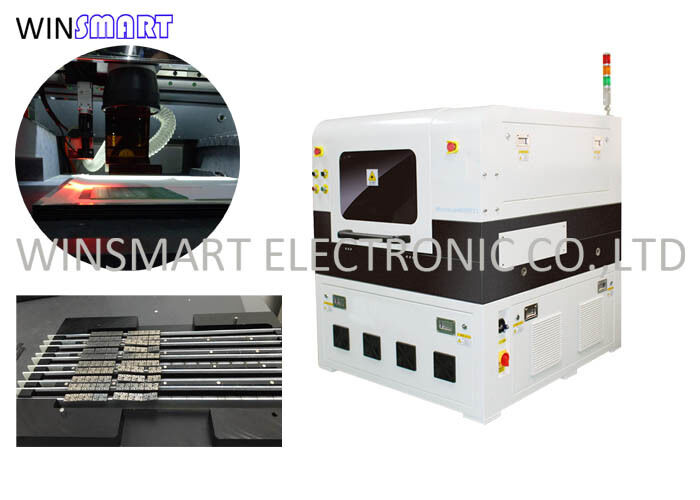

Μηχάνημα κοπής λέιζερ στερεάς κατάστασης 355nm Inline για προσαρμοσμένη περιοχή εργασίας

Ονομασία μάρκας:	Winsmart
Αριθμός μοντέλου:	SMTL600
Μούβ:	1 σετ
τιμή:	USD1-150K/set
Λεπτομέρειες συσκευασίας:	θήκη από κόντρα πλακέ
Όροι πληρωμής:	L/C, T/T, Western Union

Λεπτομερείς Πληροφορίες

Περιγραφή προϊόντος

Λεπτομερείς Πληροφορίες

Τόπος καταγωγής:

Πιστοποίηση:

Υλικό PCB:

FR4, FPC

Cutting Stress:

Χώρος εργασίας:

300x400mm

Τύπος λέιζερ:

Εγγύηση:

12 μήνες

Όνομα:

Ενσωματωμένη μηχανή κοπής λέιζερ

Δυνατότητα προσφοράς:

100 σύνολα το μήνα

Περιγραφή προϊόντος

Μηχανή κοπής λέιζερ inline στερεάς κατάστασης 355nm για προσαρμοσμένη περιοχή εργασίας

Εισαγωγή μηχανής κοπής λέιζερ PCB Inline:

Μια μηχανή κοπής λέιζερ PCB Inline είναι ένα πλήρως αυτοματοποιημένο σύστημα υψηλής ακρίβειας σχεδιασμένο για την κοπή ή την αποσυναρμολόγηση τυπωμένων κυκλωμάτων (PCB) χρησιμοποιώντας τεχνολογία λέιζερ. Σε αντίθεση με τα αυτόνομα συστήματα, οι μηχανές inline είναι ενσωματωμένες απευθείας σε μια γραμμή παραγωγής SMT (Surface Mount Technology), επιτρέποντας την αυτοματοποιημένη φόρτωση, κοπή και εκφόρτωση πλακέτας χωρίς χειροκίνητη παρέμβαση.
Αυτή η μηχανή είναι ιδανική για την κατασκευή PCB υψηλού όγκου, υψηλής μίξης όπου η ακρίβεια, η καθαριότητα και η ταχύτητα είναι κρίσιμα.

Μηχανή κοπής λέιζερ PCB InlineΠροδιαγραφές:

Τύπος λέιζερ	Q-Switched diode-pumped all solid-state UV laser
Μήκος κύματος λέιζερ	355nm
Μάρκα λέιζερ	Optowave
Ακρίβεια τοποθέτησης τραπεζιού εργασίας γραμμικού κινητήρα	±2μm
Ακρίβεια επανάληψης τραπεζιού εργασίας γραμμικού κινητήρα	±1μm
Ταχύτητα σάρωσης	2500mm/s (max)
Πεδίο εργασίας	40mmх40mm
Τραπέζι εργασίας	Ένα
Περιοχή εργασίας	300x400mm
Τύπος PCB	V-cut και Tab
Υλικό PCB	FR4, FPC
Πάχος PCB	0.2-3mm
Κάμερα CCD	Γερμανική μάρκα
Table Platform	Μάρμαρο
Λειτουργία ψύξης	Ψύκτη νερού
Σύστημα εξάτμισης	Ναι
Υπηρεσία	Εγκατάσταση και εκπαίδευση επί τόπου
Εγγύηση	12 μήνες
Κατάσταση μηχανής	Νέο
Τοποθέτηση	Συσκευή

Λειτουργίες μηχανής κοπής λέιζερ PCB Inline:

Αποσυναρμολόγηση / Κοπή λέιζερ: Διαχωρίζει με ακρίβεια πολλαπλά PCB από ένα μεγάλο πάνελ χρησιμοποιώντας ενέργεια λέιζερ.

Αυτοματοποιημένος χειρισμός πλακέτας: Φόρτωση και εκφόρτωση PCB με βάση τον μεταφορέα χωρίς χειροκίνητη είσοδο.

Ευθυγράμμιση βάσει όρασης: Το ενσωματωμένο σύστημα κάμερας σαρώνει τα fiducials για ακριβή τοποθέτηση και κοπή.

Σάρωση γραμμωτού κώδικα / Ιχνηλασιμότητα (προαιρετικό): Διαβάζει κωδικούς προϊόντων για παρακολούθηση και αυτόματη επιλογή συνταγής.

Ερμηνεία αρχείου Gerber/DXF: Υποστηρίζει προγραμματισμό από τυπικά αρχεία σχεδίασης PCB για δυναμική δημιουργία διαδρομής κοπής.

Παρακολούθηση σε πραγματικό χρόνο: Παρακολουθεί τις παραμέτρους κοπής και την κατάσταση του συστήματος για ποιοτικό έλεγχο.

Εφαρμογές μηχανής κοπής λέιζερ PCB Inline:eΠλεονεκτήματα:

Πλήρως αυτοματοποιημένη ροή εργασίας: Μειώνει την εργασία, αυξάνει την απόδοση και υποστηρίζει 24/7 χωρίς επίβλεψη χρήση.

Χωρίς σκόνη ή θραύσματα: Η διαδικασία καθαρής κοπής εξαλείφει την ανάγκη για μετα-επεξεργασία.

Χωρίς μηχανική καταπόνηση: Προστατεύει τα εύθραυστα εξαρτήματα και τις αρθρώσεις συγκόλλησης από ζημιές.

Υψηλή ακρίβεια: Εξαιρετικό για πολύπλοκα περιγράμματα PCB με στενή ανοχή.

Υψηλή ταχύτητα: Δυνατότητα κοπής πολλαπλών πλακέτων ανά λεπτό με σταθερή ποιότητα.

Ευέλικτο και κλιμακωτό: Προσαρμόζεται εύκολα σε διαφορετικά σχέδια πλακέτας και όγκους παραγωγής.

Χαμηλή συντήρηση: Χωρίς αναλώσιμα όπως λεπίδες ή δρομολογητές. χαμηλότερο μακροπρόθεσμο κόστος.

Μειωμένο ποσοστό απορριμμάτων: Ελαχιστοποιεί τα ελαττώματα λόγω της ακριβούς, μη επαφής φύσης του.

Έτοιμο για ενσωμάτωση: Συμβατό με συστήματα MES/ERP για την εφαρμογή έξυπνου εργοστασίου.

Εφαρμογές μηχανής κοπής λέιζερ PCB Inline:PCB smartphone, smartwatch και tablet

Πίνακες αισθητήρων και ECU αυτοκινήτων

Ηλεκτρονικά ιατρικών συσκευών

Μονάδες φωτισμού LED

Άκαμπτα, εύκαμπτα και άκαμπτα-εύκαμπτα PCB

Ηλεκτρονικά αεροδιαστημικής και άμυνας υψηλής αξιοπιστίας
