Μηχανή PCB Depaneling λέιζερ

Μηχάνημα αποκοπής PCB με λέιζερ UV, 300x300mm, χωρίς σκόνη, χωρίς καταπόνηση

Όλες οι κατηγορίες

depaneling μηχανή δρομολογητών PCB

Β κόψτε τη μηχανή PCB Depaneling

Καυτή συγκολλώντας μηχανή φραγμών

Κάρρο τροφοδοτών SMT

Επικοινωνήστε μαζί μας

Ms. Amy

info@smtfullsolution.com

+86-752-6891906

+8613829839112

Επικοινωνήστε τώρα

Μηχάνημα αποκοπής PCB με λέιζερ UV, 300x300mm, χωρίς σκόνη, χωρίς καταπόνηση

Ονομασία μάρκας:	Winsmart
Αριθμός μοντέλου:	SMTL300
Μούβ:	1 σετ
τιμή:	USD1-150K/set
Λεπτομέρειες συσκευασίας:	θήκη από κόντρα πλακέ
Όροι πληρωμής:	L/C,T/T,Western Union

Λεπτομερείς Πληροφορίες

Περιγραφή προϊόντος

Λεπτομερείς Πληροφορίες

Τόπος καταγωγής:

Πιστοποίηση:

Υλικό PCB:

FR4 FPC

Πηγή λέιζερ:

25W UV

Τραπέζι εργασίας:

300x300mm, διπλό τραπέζι

Αναπόσπαστο εξάρτημα:

Προσαρμοσμένο

Μήκος κύματος:

355nm

Όνομα:

UV μηχανή PCB Depaneling λέιζερ

Δυνατότητα προσφοράς:

100 σύνολα το μήνα

Περιγραφή προϊόντος

300x300mm Μητρώο αποκόλλησης PCB χωρίς σκόνη χωρίς άγχος UV Laser

Επισκόπηση της μηχανής αποσύνδεσης με UV Laser PCB:

Η μηχανή αποτύπωσης κυκλωμάτων PCB με υπεριώδες λέιζερ είναι ένα σύστημα υψηλής ακρίβειας που χρησιμοποιείται για τον διαχωρισμό (αποτύπωση) μεμονωμένων μονάδων κυκλωμάτων από ένα μεγαλύτερο πάνελ χωρίς μηχανική πίεση ή μόλυνση.Η περιοχή εργασίας 300mm × 300mm κάνει αυτό το μηχάνημα κατάλληλο για μεσαίου μεγέθους PCB που χρησιμοποιούνται σε κινητές συσκευές, ιατρικές συσκευές, ηλεκτρονικά οχημάτων, και πολλά άλλα.
Σε αντίθεση με τις παραδοσιακές μεθόδους διαμόρφωσης (π.χ. διαδρομή, τρύπηση ή V-cutting), αυτό το μηχάνημα χρησιμοποιεί ένα υπεριώδες λέιζερ για να κόψει καθαρά και με ακρίβεια τα υποστρώματα PCB (FR4, πολυαιμίδιο κλπ.).) χωρίς μηχανική επαφή, διασφαλίζοντας ότι δεν υπάρχει άγχος, σκόνη και αποστρωμάτωση.

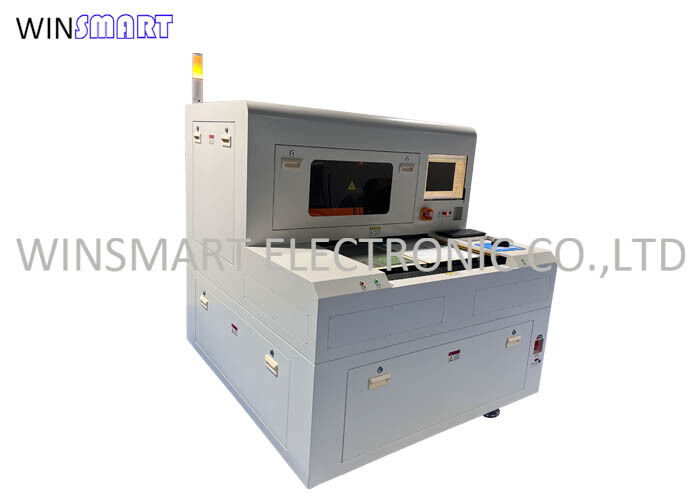

Μηχάνημα αποκοπής PCB με λέιζερ UV, 300x300mm, χωρίς σκόνη, χωρίς καταπόνηση 0

Ειδικότητα της μηχανής αποσύνδεσης με UV Laser PCB:

300 × 300 mm Εργασιακή περιοχή: Υποστηρίζει μεσαίου μεγέθους πάνελ PCB με υψηλή ευελιξία.

Τρίψιμο με λέιζερ υπεριώδους ακτίνας: Χρησιμοποιεί ένα υπεριώδες λέιζερ 355 nm για υψηλής ακρίβειας, χαμηλής θερμικής επίδρασης κοπή.

Χωρίς μηχανική πίεση: Χωρίς επαφή σημαίνει ότι δεν υπάρχουν μικρο-εσπάσματα ή ζημιές στα εξαρτήματα κατά τη διάρκεια της απομόνωσης.

Χωρίς σκόνη: Χωρίς διαδρομή ή πριονισμό = μηδενική σκόνη και χωρίς ανάγκη μετακαθαρισμού.

Υψηλή ακρίβεια: Ακριβότητα κοπής συνήθως ±10 μm ή καλύτερη.

Σύστημα όρασης: Κάμερα CCD για αναγνώριση και δυναμική ευθυγράμμιση.

Προγραμματιζόμενες διαδρομές κοπής: Υποστηρίζει την εισαγωγή αρχείων DXF/Gerber για σύνθετα περιγράμματα πίνακας.

Ζώνη χαμηλής θερμοκρασίας (HAZ): Το υπεριώδες λέιζερ ελαχιστοποιεί το θερμικό στρες και την ανθρακούχληση.

Κεφάλαιο ασφαλείας: Πλήρως κλειστό σχεδιασμό με ασπίδα λέιζερ και προστασία διασύνδεσης.

Αυτόματη ευθυγράμμιση σήματος: Εξασφαλίζει την τέλεια ευθυγράμμιση για επαναλαμβανόμενες, ακριβείς κοπές.

Ηλεκτρονική συσκευή αποκόλλησης PCB με λέιζερ UVΠροδιαγραφές:

Σχήμα	SMTL300, διπλό τραπέζι
Δύναμη	380V AC, 50Hz, 20A
Συμπυκνωμένος αέρας	Συμπυκνωμένος αέρας
Μέγεθος μηχανής	1450 ((L) x 1350 ((W) x 1665 ((H) mm
Χώρος εγκατάστασης	3000x3000x2500 χιλιοστά
Βάρος μηχανής	800 κιλά
Θερμοκρασία περιβάλλοντος	22 ~ 25 °C
διακύμανση θερμοκρασίας	εντός ± 1 °C / 24 ώρες
υγρασία περιβάλλοντος	εντός 40% ~ 70% (δεν επιτρέπεται προφανής συμπύκνωση)
Απαλλαγμένη από σκόνη	100000 και άνω
κατανάλωση ενέργειας	6KW
πλάτος κοπής	≤ 50 mm × 50 mm
Υλικά κοπής	Πλήρη κοπή / ημικόπηση PCB / FPC, LCP / κόλλα και άλλων σχετικών υλικών
Δυνατότητα κοπής	≤ 3 mm
Ταχύτητα κοπής	≤ 3000 mm / s
Συνολική ακρίβεια επεξεργασίας	≤ 30um
Παράδειγμα επεξεργασίας	ευθεία γραμμή, σχισμή, καμπύλη, ανωμαλία κλπ.
Λάιζερ	355nm φωτεινό κύμα νανοδευτερολέπτου λέιζερ
Συχνότητα επανάληψης	50-150khz
Δύναμη λέιζερ	UV 15W@30KHz
πλάτος παλμού	< 20n
Ενεργειακή σταθερότητα	< 3% RMS σε 8 ώρες
Ποιότητα δέσμης m2	< 1.3
Τρόπος	2500 mm/s
Εγγύηση	1 έτος
Υπηρεσία	Διατίθεται εκπαίδευση στο εξωτερικό

Ηλεκτρονική συσκευή αποκόλλησης PCB με λέιζερ UVΠλεονεκτήματα

Η UV Laser PCB Depaneling Machine είναι μια λύση υψηλής ακρίβειας, χωρίς επαφή, σχεδιασμένη για το κόψιμο, την τρύπα και την σήμανση των κυκλωμάτων κυκλωμάτων (PCB).ιατροτεχνολογικά προϊόντα, αυτοκινητοβιομηχανίας, αεροδιαστημικής και τηλεπικοινωνιών όπου απαιτείται υψηλή ακρίβεια και ελάχιστη πίεση.

Χρησιμοποιείται στην κατασκευή PCB λόγω του μικρού μήκους κύματος (355nm) και της υψηλής απορρόφησης σε υλικά PCB όπως FR4, πολυαμίδιο, κεραμικά και υποστρώματα που υποστηρίζονται από αλουμίνιο.ακριβείς κοπές με ελάχιστη θερμική επίδραση.

Εφαρμογές μηχανών αποσύνδεσης κυκλωμάτων PCB με υπεριώδες λέιζερ:

PCB για κινητά τηλέφωνα και tablet
Ηλεκτρονικές συσκευές φορητών συσκευών (έξυπνα ρολόγια, ταινίες γυμναστικής)
Ιατρικές και εμφυτεύσιμες συσκευές
Πίνακες ADAS και πίνακες πληροφορικής και ψυχαγωγίας
Πυρηνικά PCB υψηλής πυκνότητας
Πίνακας LED και ενότητα φωτισμού

Ετικέτες:

2500mm/S μηχανή Depaneling λέιζερ PCB

Λέιζερ Depanelizer PCB καμερών CCD

Microvia που τρυπά το λέιζερ Depanelizer με τρυπάνι PCB
