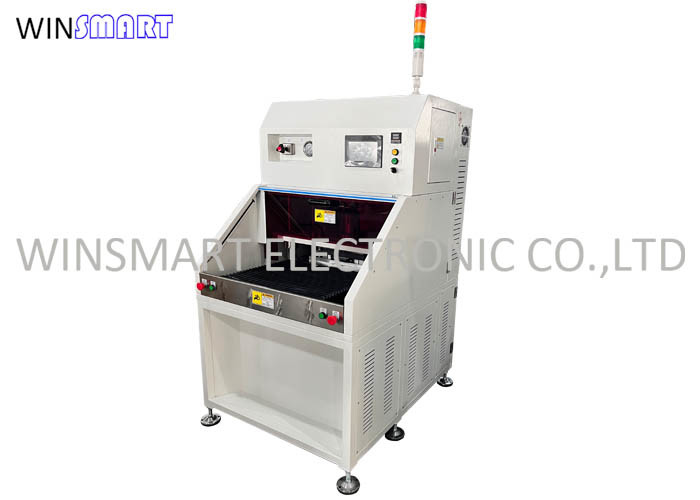

Μηχανή τρύπησης PCB από αλουμίνιο 30T FR4 με μούχλα τρύπησης ακριβείας

Επισκόπηση της μηχανής τρύπησης PCB:

Η υδραυλική μηχανή τρύπησης PCB είναι το κλειδί για τη διασφάλιση της κανονικής και ακριβούς λειτουργίας της μηχανής.Είναι απαραίτητο να συναρμολογηθεί προσεκτικάΕπιπλέον, θα πρέπει να δίνεται ιδιαίτερη προσοχή στις συνθήκες χρήσης και στο περιβάλλον εργασίας του χρήστη,που μπορεί να επηρεάσει την ποιότητα συντήρησης του συστήματοςΩστόσο, εάν δεν παρέχονται συγκεκριμένες οδηγίες, οι χρήστες θα πρέπει να ακολουθούν αυστηρά αυτές τις οδηγίες για την εγκατάσταση, το διορθωτικό και τη χρήση.

Αυτό το υδραυλικό σύστημα αποτελείται από ομάδα αντλίας πηγής πίεσης, ομάδα κατευθυνόμενης βαλβίδας, σύστημα διήθησης και ψύξης, συσκευή ελέγχου, δεξαμενή πετρελαίου και αγωγούς.

Κατά τη διάρκεια της διαδικασίας εργασίας, το σύστημα ψύξης διήθησης, η ομάδα αντλίας ελέγχου, η ομάδα αντλίας πηγής πίεσης κ.λπ. ελέγχονται από ηλεκτρικές συσκευές.Όταν η ροή λειτουργίας της αντλίας φιάλης της ομάδας αντλίας πηγής πίεσης είναι εξόδου, η ροή τροφοδοτείται σε κάθε υδραυλικό στοιχείο,και η ομάδα ηλεκτροϋδραυλικών βαλβίδων (η βαλβίδα με ηλεκτρονικό φως) του κυλίνδρου ελέγχου ελέγχεται από την ηλεκτρική συσκευή για να ολοκληρωθεί η κίνηση μπρος-πίσω κάθε κυλίνδρου.

Η θέση κίνησης του υδραυλικού κυλίνδρου ελέγχεται από συσκευή διακόπτη μετακίνησης.

Μηχανή τρύπησης PCBΕιδικότητα:

Ειδικότερα:

1Επαγγελματική καλωδίωση.

2Αγγλικά:

3Προστασία με κωδικό πρόσβασης για να αποφευχθεί λάθος λειτουργία.

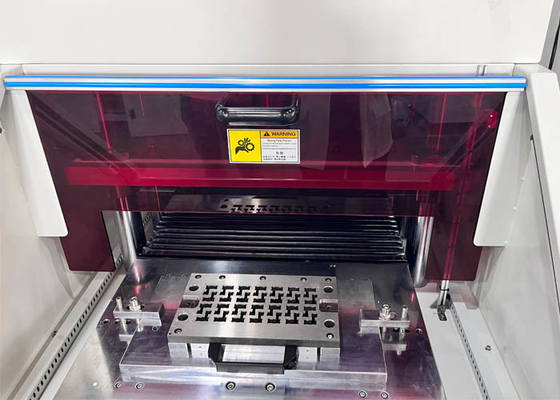

4Προσαρμοσμένο μούχλα για ακριβή κοπή, συρτάρι ESD για ευκολότερη συλλογή PCB.

5Διπλή εκκίνηση και ασφαλής πόρτα με σχεδιασμό αισθητήρων για να εξασφαλιστεί η ασφαλή παραγωγή.

Διαμόρφωση και εγκατάσταση πλυντηρίων για μηχανήματα τρύπησης PCB:

Βήμα 1: Μετακινήστε το κατώτερο καλούπι στη θέση τρύπησης με οθόνη αφής.

Βήμα 2: Κατεβάστε το άνω καλούπι για να ευθυγραμμιστεί καλά με το κατώτερο καλούπι.

Βήμα 3: Χαλαρώστε 8 βίδες από το άνω καλούπι.

Βήμα 4: Μετακινήστε ολόκληρο το καλούπι στη θέση επιλογής με οθόνη αφής.

Βήμα 5: Χαλαρώστε 2 βίδες του κατώτερου μούχλας.

Βήμα 6: Αφαιρέστε την παλιά μούχλα.

Βήμα 7: Βάλτε ολόκληρο το καλούπι στη θέση προέλευσης.

Βήμα 8: Κλειδώστε 2 βίδες για να σταθεροποιήσετε το κατώτερο μούχλα.

Βήμα 9: Μετακινήστε ολόκληρο το καλούπι στη θέση τρύπησης.

Βήμα 10: Κατεβάστε την άνω βάση του καλούπιας για να ευθυγραμμίσετε το άνω καλούπι.

Βήμα 11: Χαλαρώστε 8 βίδες για να διορθώσετε το άνω μούχλα.

Βήμα 12: Τελείωσε η εγκατάσταση.

Συντήρηση μηχανής τρύπησης PCB:

1- Να καθαρίζετε τα συντρίμμια

2. Ρυθμικά (1 εβδομάδα) λιπάστε τη βίδα, το σιδηρόδρομο καθοδήγησης, τα ρουλεμάν και τα κινούμενα μέρη με βούτυρο

3Εάν κάποιο οργανικό συστατικό είναι κατεστραμμένο, παρακαλώ αντικαταστήστε το εγκαίρως.

4. Μην στοιβάζετε υλικά μεταξύ των τρυπών διάσπασης θερμότητας και του ανεμιστήρα διάσπασης θερμότητας και να διατηρείτε μια ορισμένη απόσταση

5Οδηγίες συντήρησης υδραυλικού σταθμού
