Λεπτομέρειες:
|
Υλικό PCB: | FR4, MCPCB | Χρώμα: | άσπρος |
---|---|---|---|
Τέμνον μήκος: | 330mm | Τέμνουσα ταχύτητα: | διευθετήσιμος |
Πιστοποιητικό CE: | Παρεχόμενος | όνομα: | Αυτόματη τέμνουσα μηχανή PCB |
Υψηλό φως: | Μηχανή διαχωριστών PCB MCPCB,FR4 μηχανή διαχωριστών PCB,τέμνουσα μηχανή PCB 330mm αυτόματη |
Αυτόματο PCB Singulation αργιλίου μηχανών διαχωριστών PCB FR4 MCPCB
330mm αργιλίου τέμνουσα μηχανή PCB PCB Singulation αυτόματη

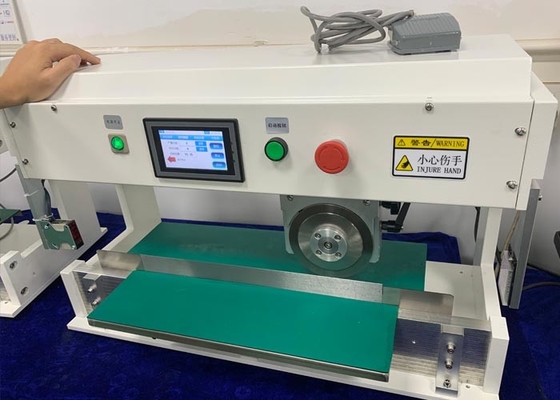

Αυτόματη επισκόπηση τεμνουσών μηχανών PCB:
Η αυτόματη τέμνουσα μηχανή PCB καλείται επίσης κόπτη PCB. Υιοθετεί ένα νέο ελαφρύ σχέδιο περπατήματος μαχαιριών για να ολοκληρώσει το τέμνον κτύπημα πίεσης κουράς μικροϋπολογιστών κάποτε. Ο κόπτης είναι κατάλληλος για τους πίνακες κυκλωμάτων PCB με τα V-shaped αυλάκια. Το προϊόν δεν κινείται, και οι ανώτερες κινήσεις μαχαιριών προς τα εμπρός και προς τα πίσω. Η πίεση κουράς μειώνεται και ο πιθανός ποιοτικός κίνδυνος προϊόντος μειώνεται. Η τέμνουσα μηχανή αποτελείται από τη λείανση ακρίβειας μεγάλου χάλυβα και μπορεί να επαναχρησιμοποιηθεί.
Αυτόματα χαρακτηριστικά γνωρίσματα τεμνουσών μηχανών PCB:
1. Η τέμνουσα ταχύτητα διευθετήσιμη, έχει δύο επιλογές: 500mm/s και 300mm/s.
2. Το μήκος χωρισμού μπορεί να προγραμματιστεί: 0100200300400MM
3. Κατάλληλος για όλο πινάκων PCB β-περικοπών.

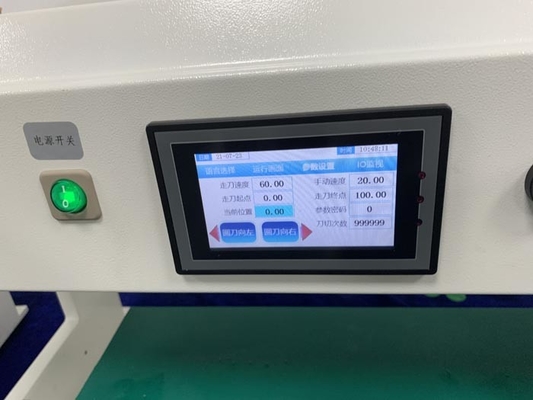

4. Ο πίνακας λειτουργίας θα μπορούσε να είναι διευθετήσιμος σύμφωνα με την πραγματική εφαρμογή.
5. Η κυκλική λεπίδα είναι διευθετήσιμη: 02mm για το διαφορετικό PCB πάχους επιβιβάζονται και διαφορετικό βάθος της προ-σημειωμένης β-περικοπής.
6. Για την ασφάλεια χειριστών, υπάρχουν ελαφριοί αισθητήρες λεπίδα-στάσης και μια ασπίδα ασφάλειας Plexiglas.
Αυτόματη προδιαγραφή τεμνουσών μηχανών PCB:
Πρότυπο | SMTAD5 |
Διάσταση μηχανών | L700*W550*H460 |
Ανώτατο τέμνον μήκος | 330mm |
Υλικό PCB | FR4, MCPCB |
Τέμνουσα ταχύτητα | 300mm/s ή 500mm/s |
Πάχος PCB | 0.23.2mm |
Βάθος β-περικοπών | 0.22mm |
Κυκλική λεπίδα | Διάμετρος 125mm, γωνία 26-28 ° |
Δύναμη | 220/110V |
Βάρος μηχανών | 55kgs |
Εξουσιοδότηση | 1 έτος |
Συσκευασία | Ξύλινη περίπτωση |
Δοκιμή CE | Ναι |
Αυτόματα πλεονεκτήματα τεμνουσών μηχανών PCB:
1. Κατά τη διάρκεια της τέμνουσας διαδικασίας, το PCB δεν θα κινηθεί και το στρογγυλό μαχαίρι θα γλιστρήσει για να εξασφαλίσει ότι τα ηλεκτρονικά συστατικά του υποστρώματος δεν θα βλαφθούν λόγω της μετακίνησης.
2. Η ταχύτητα ολίσθησης του στρογγυλού μαχαιριού μπορεί να ρυθμιστεί.
3. Η απόσταση μεταξύ του ανώτερου κυκλικού κόπτη και του χαμηλότερου ευθύ κόπτη μπορεί να ρυθμιστεί ακριβώς σύμφωνα με το βάθος του β-αυλακιού και την απώλεια του κόπτη.
4. Μπορεί να λύσει το πρόβλημα ότι τα μέρη διασχίζουν το β-αυλάκι για να πραγματοποιήσουν το βοηθητικό πιάτο.
5. Κατά κοπή του PCB, εσωτερική την πίεση παρήγαγε πότε ο τέμνων πίνακας κυκλωμάτων μειώνεται για να αποφύγει τη ρωγμή κασσίτερου.
6. Η τέμνουσα ταχύτητα ελέγχεται από το εξόγκωμα, το κτύπημα διαφραγμάτων μπορεί να τεθεί ελεύθερα, και υπάρχει υγρή επίδειξη κρυστάλλου.
7. Η ζώνη μεταφορέων είναι προαιρετική για τη χωρισμένη συλλογή PCB.
