Λεπτομέρειες:
|
| Όρος: | Νέος | Σύνδεση PCB: | V-cut, Πιν |
|---|---|---|---|
| Τροφοδοσία PCB: | Διευθετήσιμος μεταφορέας | Τέμνουσα ακρίβεια: | ±0.05mm |
| Συλλογή PCB: | Προσαρμοσμένος | Όνομα: | PCB Depanelization |
| Υψηλό φως: | Μηχανή δρομολογητών PCB Depanelization,δρομολογητής PCB 0.4mm,συνολικό PCB Depanelization 5KW |
||
Μηχανή 920±20mm δρομολογητών PCB Depanelization διευθετήσιμος μεταφορέας σίτισης
μεταφορέας και επίπεδο PCB Depanelization σίτισης 920±20mm διευθετήσιμος μεταφορέων παραγωγής
PCB Depanelization Descsription:
Το depanelization PCB είναι μια σημαντική διαδικασία στη διαδικασία παραγωγής της μαζικής ηλεκτρονικής συνέλευσης. Προκειμένου να βελτιωθεί η παραγωγή του τυπωμένου πίνακα κυκλωμάτων (PCB) η κατασκευή και η γραμμική ταχύτητα της επιφάνειας τοποθετούν (SMT), ο τυπωμένος πίνακας κυκλωμάτων σχεδιάζεται συνήθως ως μεγάλος πίνακας, ο οποίος θα διαιρεθεί σε πολλούς μικρότερους ενιαίους μικρούς πίνακες PCB με τη χρησιμοποίηση του depaneling εξοπλισμού μηχανών PCB στο τελικό προϊόν. Αυτός ο μεγάλος πίνακας PCB μπορεί να κληθεί συνδέοντας πίνακα ή επιτροπή PCB. Αυτή η μεγάλη συνδέοντας πίνακας ή επιτροπή διαιρείται σε μικρά κομμάτια. Στις διαφορετικές διαδικασίες προϊόντων, μπορεί να διαιρεθεί μετά από SMT, μετά από τις ICT, μετά από να ενώσει στενά την μέσω-τρύπα SMT, ή πριν από τη συνέλευση τελικών προϊόντων.
Η depaneling μηχανή PCB είναι μια μηχανή που χρησιμοποιείται στο στάδιο της συνεχούς κοπής του PCB. Η ποιότητα του παραδοσιακού χειρωνακτικού διπλώματος είναι ανεξέλεγκτη, και υπάρχουν κρυμμένοι κίνδυνοι για την ασφάλεια εργασίας του διπλώματος του προσωπικού. Εντούτοις, λόγω της ανώμαλης δύναμης του χειρωνακτικού διπλώματος και της διαφοράς του διπλώματος της θέσης γωνίας, το ηλεκτρικές κύκλωμα PCB, τα μέρη και η διαδρομή κασσίτερου είναι χαλασμένα και τα συστατικά πέφτουν μακριά, παραμόρφωση φύλλων αλουμινίου χαλκού και πιάτο που πέφτουν μακριά και άλλα σύντομη ζωή υπηρεσιών και δυσμενή φαινόμενα.
Προδιαγραφή PCB Depanelization:
| Πρότυπος αριθμός | SMTID2 |
| Μέγεθος μηχανών | 1800 (L) Χ 1500 (W) Χ 2200 (Χ) χιλ. |
| Τάση | 220V/50Hz |
| Ανώτατο μέγεθος PCB | 300x300mm (εξατομικεύσιμος) |
| Πάχος PCB | 0.46mm |
| Τρόπος σίτισης | Αυτόματος |
| Προσδιορισμός θέσης PCB | Προσαρμοσμένο προσάρτημα |
| Προγραμματισμός | Διδασκαλία οράματος, ευθύγραμμος προγραμματισμός |
| Τέμνων άξονας | 20000-60000rpm/min |
| Δροσίζοντας τύπος | Μόνη ψύξη |
| Τρόπος συλλογής σκόνης | Τοπ συλλογή |
| Τέμνουσα ταχύτητα | 1-100mm/s |
| Τέμνουσα ακρίβεια | ±0.02mm |
| Μαχαίρι | 0.8-3.0 μπιτ δρομολόγησης, σωστή περιστροφή & λεπίδα πριονιών |
| Επαναλάβετε την ακρίβεια | ±0.02mm |
| Σύστημα ελέγχου | Βιομηχανικό PC |
| Άξονας | Προαιρετικός |
| Ποσοστό δύναμης μηχανών | Συνολικό 5KW, περιλαμβάνει την ηλεκτρική σκούπα 3KW |
| Όρος μηχανών | 100% νέος |
| Εξουσιοδότηση | 1 έτος |
| Υπηρεσία μεταπώλησης | 24 ώρες υποστηρίζουν on-line, oversea η εγκατάσταση και η κατάρτιση είναι διαθέσιμες |
| Προγραμματισμός | Σε απευθείας σύνδεση, οπτικός |
| Αυτόματη λειτουργία βαθμολόγησης | Αυτόματη βαθμολόγηση σημείου σημαδιών |
| Λειτουργία έκδοσης | Ευθεία γραμμή, σημείο, τόξο, κύκλος |
| Ακρίβεια θέσης άξονα | 0.01mm |
| Τέμνουσα ακρίβεια | ±0.05mm |
| Ανίχνευση γραμμωτών κωδίκων | Προαιρετικός |
| Μετρώντας λειτουργία | Ναι |
Χαρακτηριστικά γνωρίσματα PCB Depanelization:
Αυτή η μηχανή είναι ένας σε απευθείας σύνδεση πλήρης-αυτόματος εξοπλισμός, ο οποίος μπορεί να συνδεθεί με τη μηχανή φορτωτών PCB.
Υιοθετεί μεγάλη περιστροφή της λεπίδας πριονιών και του κόπτη άλεσης σύμφωνα με τα προγράμματα.
Η χαμηλή πίεση κοπής εξασφαλίζει ότι η εξέχουσα θέση είναι ομαλή χωρίς σάλιασμα.
Παράθυρα 10 λειτουργικό σύστημα, οπτικό πρόγραμμα, αυτόματο σύστημα διορθώσεων σημείου σημαδιών, υψηλή κάμερα εικονοκυττάρου για να επιδείξει την τέμνουσα πορεία για τον εύκολο προγραμματισμό και την ακριβή κοπή. Και έρχεται με το σύστημα συλλογής σκόνης να καταστήσει το εργαστήριο χωρίς σκόνη.
Μπορεί να λειτουργήσει και για κομμένο και πινάκων PCB ετικεττών.

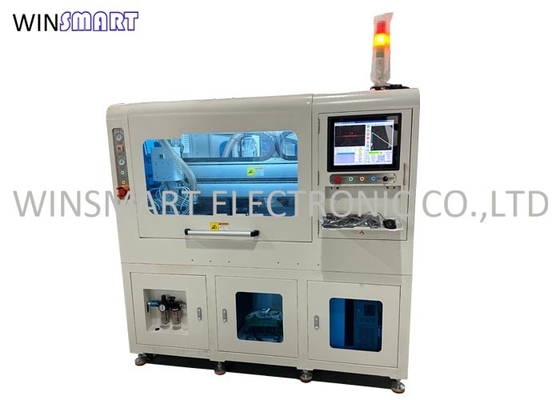

Φωτογραφία PCB Depanelization:
