Λεπτομέρειες:
|
Υλικό PCB: | FR4, FPC | Στρες κοπής: | 0 |
---|---|---|---|
Περιοχή εργασίας: | 600x600mm | Τύπος λέιζερ: | UV |
Εξουσιοδότηση: | 12 μήνες | όνομα: | UV τέμνουσα μηχανή λέιζερ |
Υψηλό φως: | μηχανή PCB Depaneling λέιζερ 600x600mm,μηχανή PCB Depaneling λέιζερ FPC,τέμνουσα μηχανή λέιζερ 600x600mm UV |

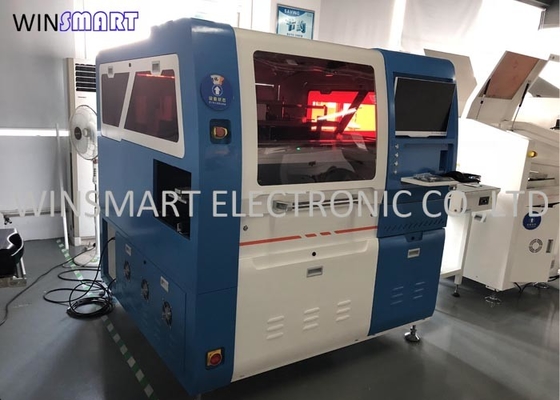

Έλεγχος 600x600mm PC μηχανή PCB Depaneling λέιζερ κατάλληλη για FPC
Κερδίστε τον έλεγχο 600x600mm 10 PC UV τέμνουσα μηχανή λέιζερ κατάλληλη για FPC και το PCB
UV εισαγωγή τεμνουσών μηχανών λέιζερ:
Έναντι του ποιοτικού προβλήματος του παραδοσιακού εγχειριδίου που διπλώνει, η εμφάνιση τέμνουσας μηχανής λέιζερ PCB της UV αποζημιώνει αυτό το μειονέκτημα. Η depaneling μηχανή PCB έχει τα προφανή πλεονεκτήματα. Η depaneling μηχανή λέιζερ PCB έχει την υψηλή αποδοτικότητα εργασίας στην παραγωγή. Η depaneling μηχανή τη PCB είναι πολύ ασφαλής κατά λειτουργία. Οποιαδήποτε επιχείρηση πρέπει να δώσει προσοχή στην ασφάλεια παραγωγής των προϊόντων εκτός από την ποιότητα των προϊόντων, αυτή η διαδικασία είναι υποχρεωτική από τους ευρωπαϊκούς και αμερικανικούς πελάτες από το 2004.
UV αρχή τεμνουσών μηχανών λέιζερ:
Η αρχή αυτής της UV τέμνουσας μηχανής λέιζερ είναι να ακτινοβοληθεί η επιφάνεια του πίνακα κυκλωμάτων PCB με την υψηλής ενέργειας ακτίνα, και να πραγματοποιηθεί η κοπή εξάτμισης των υλικών PCB με τον έλεγχο των παραμέτρων όπως η ενεργειακή πυκνότητα ακτίνων, η συχνότητα, η ταχύτητα και οι χρόνοι επεξεργασίας.
UV προδιαγραφή τεμνουσών μηχανών λέιζερ:
Τύπος λέιζερ | Q-Switched δίοδος-που αντλείται όλο το στερεάς κατάστασης UV λέιζερ |
Μήκος κύματος λέιζερ | 355nm |
Εμπορικό σήμα λέιζερ | Optowave |
Ακρίβεια προσδιορισμού θέσης Worktable της γραμμικής μηχανής | ±2μm |
Επαναληπτική ακρίβεια Worktable της γραμμικής μηχανής | ±1μm |
Ταχύτητα ανίχνευσης | 2500mm/s (ανώτατος) |
Λειτουργώντας τομέας | 40mmх40mm |
Λειτουργώντας πίνακας | Ένας |
Περιοχή εργασίας | 600x600mm |
Τύπος PCB | Β-περικοπή και ετικέττα |
Υλικό PCB | FR4, FPC |
Πάχος PCB | 0.23mm |
Κάμερα CCD | Εμπορικό σήμα της Γερμανίας |
Επιτραπέζια πλατφόρμα | Μάρμαρο |
Τρόπος ψύξης | Δοχείο ψύξης νερού |
Σύστημα εξάτμισης | Ναι |
Υπηρεσία | Επιτόπιες εγκατάσταση και κατάρτιση |
Εξουσιοδότηση | 12 μήνες |
Όρος μηχανών | Νέος |
Προσδιορισμός θέσης | Προσάρτημα |
UV πλεονεκτήματα τεμνουσών μηχανών λέιζερ:
1. Καμία σκόνη
Το περιβάλλον παραγωγής της βιομηχανίας πινάκων κυκλωμάτων πραγματοποιείται στο χωρίς σκόνη εργαστήριο. Ο παραδοσιακός depaneling εξοπλισμός PCB, όπως η κινούμενη μηχανή τύπων λεπίδων, θα παραγάγει αναπόφευκτα τα υπολείμματα και τη σκόνη μικροϋπολογιστών, τα οποία θα μολύνουν τα 10000 και 1000 χωρίς σκόνη εργαστήρια κατηγορίας και έχουν επιπτώσεις στην αγωγιμότητα των προϊόντων. Η UV τέμνουσα μηχανή λέιζερ είναι μια διαδικασία επεξεργασίας εξάτμισης, που δεν θα παραγάγει τη σκόνη και είναι συμβάλλουσα στην αγωγιμότητα του προϊόντος.
2. Υψηλή τέμνουσα ακρίβεια
Το χάσμα επεξεργασίας του μεγάλης ακρίβειας παραδοσιακού εξοπλισμού επεξεργασίας δεν μπορεί να φθάσει στο πλάτος χάσματος λιγότερο από 100 μικρών, τα οποία θα προκαλέσουν ορισμένη ζημία στις γραμμές στην άκρη ή τον πίνακα κυκλωμάτων PCBA που περιέχει τα συστατικά. Το σημείο εστίασης της τέμνουσας μηχανής λέιζερ είναι μικρό, και ο τρόπος υπεριώδους κρύος επεξεργασίας ασκεί λίγη θερμική επίδραση άκρη του πίνακα κυκλωμάτων. Η τέμνουσα ακρίβεια θέσης είναι λιγότερο από 50 μικρά, και η τέμνουσα ακρίβεια μεγέθους είναι λιγότερο από 30 μικρά, τα οποία δεν έχουν επιπτώσεις στην άκρη του πίνακα κυκλωμάτων, και η ακρίβεια είναι υψηλή.
3. Καμία πίεση
Οι παραδοσιακές μέθοδοι επεξεργασίας έχουν γενικά τα β-αυλάκια, τα οποία θα προκαλέσουν ορισμένη ζημία στον πίνακα στη διαδικασία παραγωγής. Η UV τέμνουσα μηχανή λέιζερ μπορεί άμεσα να κόψει το γυμνό πίνακα χωρίς παραγωγή των β-αυλακιών. Επιπλέον, τα παραδοσιακά εργαλεία χρήσης μεθόδων επεξεργασίας άμεσα για να ενεργήσουν στον πίνακα κυκλωμάτων, ειδικά η μέθοδος σφράγισης ασκούν μεγάλη επίδραση στον πίνακα κυκλωμάτων, ο οποίος είναι εύκολο να προκαλεσθεί την παραμόρφωση πινάκων. Η τέμνουσα μηχανή λέιζερ είναι ένας τρόπος επεξεργασίας μη-επαφών, ο οποίος ενεργεί στην επιφάνεια του υλικού μέσω της υψηλής ενέργειας ακτίνας, η οποία δεν θα προκαλέσει την επιρροή της πίεσης και της παραμόρφωσης και τη ζημία του πίνακα κυκλωμάτων.
4. Για την ειδικός-διαμορφωμένη κοπή, είναι εύκολο να αυτοματοποιήσει
Η UV τέμνουσα μηχανή PCB λέιζερ μπορεί να κόψει για οποιαδήποτε μορφή χωρίς αντικατάσταση οποιωνδήποτε στηριγμάτων και κοu'φωμάτων, και χωρίς πλέγμα χάλυβα. Ο ίδιος εξοπλισμός μπορεί να συναντήσει την ειδικός-διαμορφωμένη και straight-line κοπή, η οποία είναι εύκολο να πραγματοποιηθεί την αυτόματη παραγωγή γραμμών συνελεύσεων και την υψηλή ευελιξία. Είναι εύκολο να βελτιωθεί η αποδοτικότητα παραγωγής και να σωθεί η διαδικασία παραγωγής και ο κύκλος παραγωγής. Ιδίως, μπορεί γρήγορα και αποτελεσματικά να ικανοποιήσει τις ανάγκες της γρήγορης αδιαβροχοποίησης, άμεσα εισαγωγή το σχέδιο, και να εντοπίσει έπειτα την κοπή.
5. Υψηλή συμβατότητα
Η UV τέμνουσα μηχανή λέιζερ μπορεί να επεξεργαστεί τα υλικά γύρω από τον πίνακα κυκλωμάτων, όπως το PCB, FPC, καλύπτοντας την ταινία, το κατοικίδιο ζώο, τον ενισχύοντας πίνακα, το ολοκληρωμένο κύκλωμα, την ultra-thin κοπή μετάλλων, κ.λπ. που έχει την ισχυρή δυνατότητα πραγματοποίησης, είναι συμβατή με την επεξεργασία ποικίλων υλικών, είναι εύκολη να λειτουργήσει, μπορεί να εισαχθεί στο σχέδιο, δεν πρέπει να ρυθμίσει οποιαδήποτε μηχανικά μέρη, και είναι εύκολη να λειτουργήσει και να διατηρήσει.
6. Καλή επίδραση εξεχουσών θέσεων
Η εξέχουσα θέση είναι ομαλή και τακτοποιημένη χωρίς σάλιασμα. Μπορεί να υποβληθεί σε επεξεργασία και να διαμορφωθεί άμεσα σύμφωνα με το μέγεθος του σχεδίου, το οποίο είναι συμβάλλον στη βελτίωση της παραγωγής του προϊόντος. Μπορεί να εγκατασταθεί άμεσα στην επόμενη διαδικασία χωρίς περαιτέρω επεξεργασία.
