Λεπτομέρειες:
|
| Υλικό PCB: | FR1, FR4, CEM1, CEM3, MCPCB | Πάχος PCB: | 0,4-5mm |
|---|---|---|---|
| Ανώτατο συστατικό ύψος: | 70mm | Πλεονέκτημα: | Έλεγχος πενταλιών ποδιών |
| Ικανότητα κοπής: | 200600mm | όνομα: | Τέμνουσα μηχανή πινάκων PCB |
| Υψηλό φως: | μηχανή κοπτών πινάκων PCB λεπίδων 200mm,μηχανή κοπτών πινάκων PCB λεπίδων 600mm,εξοπλισμός PCB Depaneling λεπίδων 600mm |
||

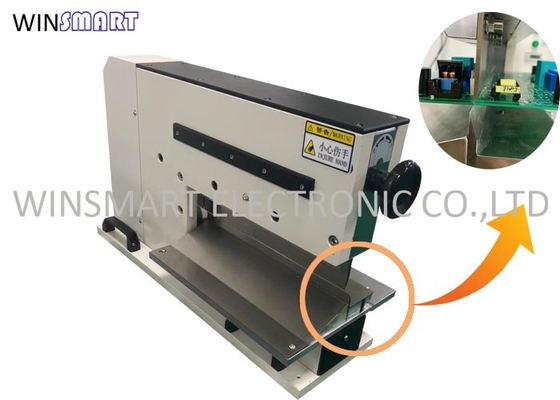

Έλεγχος πεντάλ ποδιού μηχανής 200mm 600mm Linear Blade PCB Board Cutter
Μηχανή κοπής πλακών πλακέτας PCB γραμμικής λεπίδας 200-600 mm
Πλεονεκτήματα της μηχανής κοπής πλακών PCB:
Η μηχανή κοπής πλακών PCB υιοθετεί τον πιο πρόσφατο πνευματικό ηλεκτρικό ελαφρύ σχεδιασμό για να ολοκληρώσει τη διαδρομή κοπής πλάκας χωρίς διατμητική τάση ταυτόχρονα, ιδιαίτερα κατάλληλη για κοπή ακριβείας SMD ή λεπτής πλάκας.Το τόξο και οι μικρορωγμές δημιουργούνται όταν δεν υπάρχει κοπή πλάκας τύπου κυκλικού μαχαιριού.Το εργαλείο σε σχήμα σφήνας χρησιμοποιείται για γραμμική κοπή πλακών για την ελαχιστοποίηση της διατμητικής τάσης, έτσι ώστε τα ευαίσθητα εξαρτήματα SMD και ακόμη και οι πυκνωτές να μην μπορούν να επηρεαστούν και να ελαχιστοποιηθεί ο πιθανός ποιοτικός κίνδυνος του προϊόντος.
Χαρακτηριστικά μηχανής κοπής πλακών PCB:
1. Διαχωρίζει όλα τα είδη πλακών PCB κομμένων V με λεία ακμή, περιλαμβάνει σανίδες FR1, FR4, CEM1, CEM3 και αλουμινίου.
2. Επιτρέπει εξαρτήματα μέγιστου μήκους 70 mm που τοποθετούνται στην πλακέτα.
3. Αυτό το μηχάνημα είναι επίσης κατάλληλο για σανίδα λαμπτήρων χαλκού, σανίδα στάχυ και άλλες σανίδες V-cut.
4. Λιγότερο από 200u καταπόνηση κοπής για την προστασία των εξαρτημάτων.
5. Οι γραμμικές λεπίδες θα μπορούσαν να προσαρμόζονται.
6. Διατίθενται εξαρτήματα συγκράτησης PCB για ευκολότερη και ταχύτερη κοπή.
Αρχή εργασίας μηχανής κοπής πλακών PCB:
Το μηχάνημα κινείται από κύλινδρο που είναι φιλικό προς το περιβάλλον και.
Ο χειριστής εισάγει τις σανίδες στις λεπίδες με γραμμές V και δεν θα τροφοδοτήσει εσφαλμένα την πλακέτα.
Στη συνέχεια πατήστε το πεντάλ του χειριστή, 2 γραμμικές λεπίδες κόβουν την πλακέτα PCB σαν ψαλίδι για να μειώσουν την πίεση κοπής.
Προδιαγραφή μηχανής κοπής πλακών PCB:
| Μοντέλο | SMTPD2 |
| Διάσταση μηχανής | Ανάλογα με το μήκος της λεπίδας |
| Μέγιστο μήκος κοπής | 200-600mm |
| Υλικό PCB | FR4, MCPCB, CEM, σανίδες χαλκού |
| Πίεση αέρα | 0,4-0,7MPa |
| Πάχος PCB | 0,3-3,5 χλστ |
| Εξουσία | 110/220V |
| Βάρος μηχανής | 130 κιλά / 100 κιλά / 80 κιλά |
| Κατάσταση μηχανήματος | 100% καινούργιο |
| Ταχύτητα κοπής | Εξαρτάται από τη λειτουργία |
| Σύστημα ελέγχου | Πεντάλ ποδιού |
| Στρες κοπής | Λιγότερο από 200 u στέλεχος |
| Αιχμής | Λείο χωρίς γρέζια |
| Προσαρμοσμένο εξάρτημα | Προαιρετικός |
| Εγγύηση | 1 χρόνος |
| Πακέτο | Ξύλινη θήκη |
Λεπίδες μηχανής κοπής πλακών PCB:
