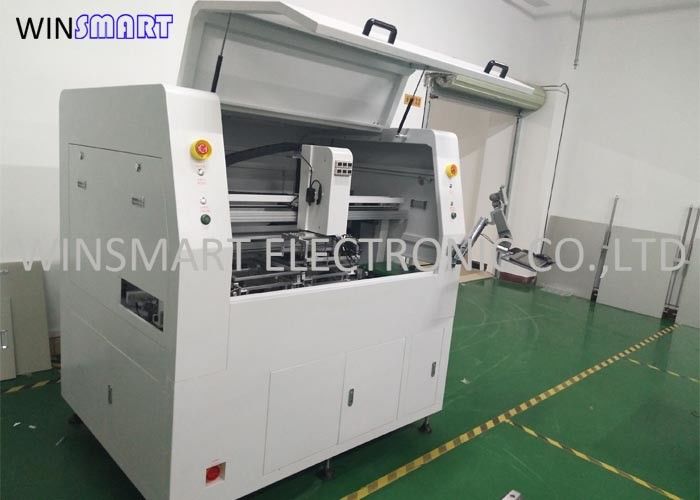

300x350mm Διπλό Τραπέζι πλήρης αυτόματη μηχανή δρομολογητή για PCB Depaneling

Ολοκληρωμένη εισαγωγή του αυτοματοποιημένου δρομολογητή:

Αυτή η αυτόματη μηχανή δρομολογητή είναι ιδιαίτερα προτιμώμενη σε διάφορες βιομηχανίες για το κόψιμο των εξαρτημάτων PCBA σε ξεχωριστά μέρη.ο δρομολογητής μπορεί να ρυθμίσει μέγιστη ταχύτητα 60000 περιστροφών και είναι ιδανικός για ταχεία και ακριβή κοπή των PCBΟ δρομολογητής διαθέτει αυτόματη αλλαγή εργαλείων και μπορεί να κόψει PCB πάχους 0,4-6 mm. Μπορεί επίσης να εξοπλιστεί με τη λειτουργία ανθεκτικής έκρηξης μιας ηλεκτρικής σκούπας.Με την παρακολούθηση της ΕΕΔ και τον ακριβή προγραμματισμό, μπορεί να ανταποκριθεί στις απαιτήσεις των διαφόρων πελατών.

Πλήρης λειτουργία μηχανής αυτόματου δρομολογητή:

Μπορεί να κόψει ακανόνιστα σχήματα με ελάχιστη πίεση και οι διπλές πλατφόρμες εργασίας αυξάνουν την αποδοτικότητα της παραγωγής.Πολλοί πελάτες είχαν επίσης αγοράσει και εγκαταστήσει μια "μηχανή δρομολογητή PCB"Η γραμμή παραγωγής συνεχίζει επίσης να εκπαιδεύει και να εκπαιδεύει τους χειριστές να γράφουν διαδικασίες και λειτουργίες.Με την καθοδήγηση της αρχικής τεχνολογίας και των ανθρώπινων πόρων, μπορούμε να επικοινωνήσουμε, να χειριστούμε και να λύσουμε οποιαδήποτε κατάσταση στην παραγωγική διαδικασία χωρίς να διακόψουμε την παραγωγική δράση.Πάνω και κάτω σύστημα καθαρισμού με ηλεκτρική σκούπα είναι διαθέσιμο σύμφωνα με τις ανάγκες διαφορετικών πελατών.

Πλήρης προδιαγραφή μηχανής αυτόματου δρομολογητή:

Πλήρης αυτόματη ροή εργασίας της μηχανής δρομολογητή:

1Η PCBA τροφοδοτείται αυτόματα από το buffer OK/NG.

2Το σύστημα αναρρόφησης διαλέγει το PCBA και τοποθετεί το πάνελ στο αριστερό τραπέζι.

3- PCBA σταθεροποιηθεί στο αριστερό τραπέζι από το σύστημα κλειδώματος και ξεκινήσει απομόνωση.

4Το σύστημα αναρρόφησης διαλέγει το PCBA και τοποθετεί το πάνελ στο σωστό τραπέζι την ίδια στιγμή.

5. PCBA σταθεροποιηθεί στο δεξί τραπέζι από το σύστημα κλειδώματος και να αρχίσει απομόνωση.

6Όταν ολοκληρωθεί η διαχωρισμένη PCBA από το αριστερό τραπέζι, το σύστημα αναρρόφησης παίρνει τις μεμονωμένες σανίδες και τις τοποθετεί στον επίπεδο μεταφορέα εκφόρτωσης για την επόμενη επεξεργασία.

7Το κοπτήρα φρένου αρχίζει να κόβει τα δεξιά σανίδες όταν τελειώσει τη δουλειά του αριστερού τραπεζιού.

8Τα απορρίμματα PCB θα πεταχτούν στο κουτί σκουπιδιών.

9Επαναλάβετε τα παραπάνω βήματα και συνεχίστε να το κάνετε.

Πλήρως αυτόματα πλεονεκτήματα μηχανής δρομολογητή:

Οι πλήρως αυτόματες μηχανές διακόπτη είναι εξειδικευμένος εξοπλισμός που χρησιμοποιείται στη βιομηχανία ηλεκτρονικών προϊόντων για τον διαχωρισμό μεμονωμένων πλακών κυκλωμάτων (PCB) από πάνελ με ακρίβεια και αποτελεσματικότητα.Αυτά τα μηχανήματα χρησιμοποιούν τεχνολογία δρομολόγησης για να κόψουν και να διαχωρίσουν τα PCB καθαρά κατά μήκος προκαθορισμένων διαδρομών.

• Τρίψιμο ακριβείας:

  • Οι αυτόματες μηχανές διαδιδομέτρων διαχωρισμού προσφέρουν ακριβή και ακριβή κοπή των PCB κατά μήκος προκαθορισμένων διαδρομών, εξασφαλίζοντας καθαρό και συνεπή διαχωρισμό.

• Υψηλή απόδοση:

  • Τα μηχανήματα αυτά μπορούν να επεξεργαστούν έναν μεγάλο αριθμό PCB γρήγορα και αποτελεσματικά, αυξάνοντας την παραγωγική απόδοση και μειώνοντας τους χρόνους παράδοσης.

• Αυτοματοποίηση:

  • Η αυτοματοποίηση μειώνει την ανάγκη χειροκίνητης παρέμβασης, οδηγώντας σε βελτίωση της αποτελεσματικότητας των διαδικασιών, στη συνέπεια και στη μείωση του κόστους εργασίας.

Πλήρως αυτόματη λειτουργία μηχανής δρομολογητή Προφυλάξεις:

1. Πριν από το κόψιμο, πρώτα να επιβεβαιώσετε αν το πρόγραμμα που επεξεργάστηκε από τον μηχανικό είναι σωστό. Όταν ο μηχανικός επεξεργάζεται ή καλεί το πρόγραμμα που χρησιμοποιήθηκε πριν, προεπισκόπηση και να το ελέγξετε πρώτα.Μετά το αριστερό και το δεξί workbench προγράμματα ελέγχονται για να είναι σωστήΜετά την επιβεβαίωση, ο χειριστής μπορεί να το χειριστεί μόνος του.

2Τοποθετήστε την πλακέτα PCB που πρόκειται να σφραγισθεί στο μαγνητόφωνο, προσδιορίστε σαφώς την κατεύθυνση και τις μπροστινές και πίσω πλευρές της πλακέτας, τοποθετήστε την στο μαγνητόφωνο,και να βάλει τη στήλη θέσης του εφοδιασμού θέσης στην επιφάνεια, πατήστε το απαλά με το χέρι σας για να βεβαιωθείτε ότι είναι στη θέση του, καλυψτε το κάλυμμα του φωτιστικού και πατήστε το πράσινο κουμπί αριστερά ή δεξιά.το τραπέζι εργασίας θα εισέλθει αυτόματα στη θέση κοπής.

3. Κάντε κλικ στο κουμπί προεπισκόπησης του λογισμικού. Το κουμπί είναι κόκκινο. Παρατηρήστε αν η θέση κοπής είναι σωστή. Μετά την επιθεώρηση, κάντε κλικ στο κουμπί στάσης στο λογισμικό. Μετά από λίγα δευτερόλεπτα,το χρώμα θα γίνει πράσινο και θα αλλάξει αυτόματα στο κουμπί επεξεργασίαςΚατά την επίσημη επεξεργασία, κάντε κλικ στο κουμπί επεξεργασίας στο λογισμικό για να ξεκινήσετε την επεξεργασία.

Πλήρης αυτόματη δομή μηχανής δρομολογητή:
