Λεπτομέρειες:
|
Τύπος PCB: | Καρτέλα PCB | Υλικό PCB: | FR4, Αλουμίνιο |
---|---|---|---|
Πάχος PCB: | 0,8-3,0 χλστ | Κατάσταση μηχανήματος: | 100% νέος |
Αναπόσπαστο εξάρτημα: | 2 | Εξουσιοδότηση: | 1 έτος |
Περιοχή εργασίας: | 350x400mm | Όνομα προϊόντων: | Δρομολογητής πλακέτας τυπωμένου κυκλώματος |
Υψηλό φως: | 60000rpm τυπωμένος δρομολογητής πινάκων κυκλωμάτων,3HP τυπωμένος δρομολογητής πινάκων κυκλωμάτων,Κενός καθαρίζοντας δρομολογητής συστημάτων MCPCB |

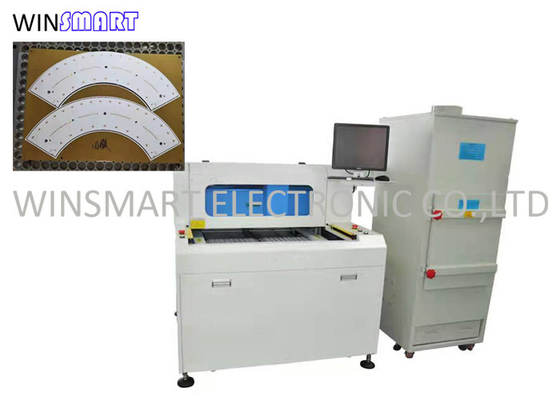

3HP κενός καθαρίζοντας τυπωμένος σύστημα δρομολογητής πινάκων κυκλωμάτων για MCPCB
Τυπωμένη περιγραφή δρομολογητών πινάκων κυκλωμάτων:
1. Βελτιώστε την ποιότητα των προϊόντων, μειώστε την πίεση κοπής και αποτρέψτε τη ζημία τσιπ κατά τη διάρκεια της κοπής.
2. Ποικίλες τέμνουσες πορείες μπορούν να κόψουν τις ευθείες γραμμές, τόξα και κύκλος, μειώνοντας πολύ τους περιορισμούς στο σχέδιο PCB.
3. Η λειτουργία της μηχανής δρομολόγησης κοπτών PCB είναι απλή και εύκολη, και το πρότυπο μπορεί να μεταστραφεί (πρότυπο μετατροπής: μετατροπή προγράμματος, μετατροπή προσαρτημάτων)
4. Η αυτόματη μηχανή δρομολογητών PCB έχει την υψηλή τέμνουσα ακρίβεια. Η ακρίβεια μπορεί να φθάσει σε ± 0.01mm για να καλύψει τις διάφορες τέμνουσες απαιτήσεις.
Τυπωμένα χαρακτηριστικά δρομολογητών πινάκων κυκλωμάτων:
1. Βελτιώστε την ποιότητα των προϊόντων και μειώστε το ποσοστό απορρίματος.
2. Είναι εξοπλισμένο με την υψηλή ενίσχυση χρώματος CCD εικονοκυττάρου - το γυαλί, οι βοηθητικές λειτουργίες διδασκαλίας προγράμματος και έκδοσης, με την υψηλότερη ακρίβεια, και την προσομοίωση μπορούν να τροποποιηθούν σε ένα βήμα. Το βιομηχανικό LCD έχει τη σαφή εικόνα και τη μεγάλη γωνία εξέτασης.
3. Εξοπλισμένος με το φορητό κρεμαστό κόσμημα διδασκαλίας. Η έκδοση προγράμματος μπορεί να γίνει με το χέρι ή να εισαχθεί χρησιμοποιώντας τον κώδικα Γ. Έχει τις λειτουργίες της σειράς πινάκων εισαγωγής, εξαγωγής, αντιγραφής, έκδοση και τροποποίηση, ώστε να απλοποιηθούν του χρόνου και της ακρίβειας της παραγωγής προγράμματος.
4. Πλήρως κλειστή, διαφανής πόρτα ασφάλειας, ασφαλής λειτουργία και εύκολη παρατήρηση.
5. Εξοπλισμένος με το ισχυρούς φίλτρο συλλογής σκόνης και το συλλέκτη σκόνης. Η επάνω-κάτω μέθοδος αναρρόφησης είναι προαιρετική και μπορεί να λύσει το πρόβλημα τσιπ καθαρά.
Τυπωμένα χαρακτηριστικά γνωρίσματα δρομολογητών πινάκων κυκλωμάτων:

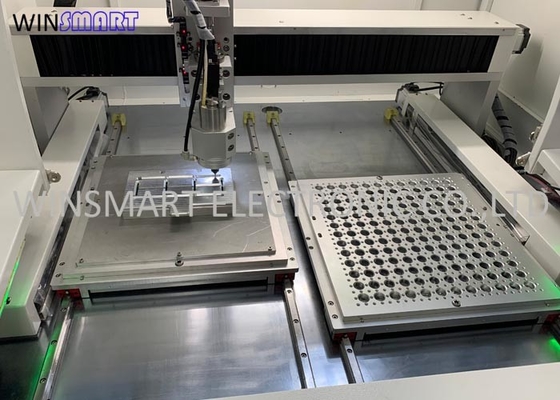

1. Αυτός ο δρομολογητής PCB έχει τους πίνακες δύο-φωτογραφικών διαφανειών για να κάνει τη συνεχή κοπή.
2. Χαμηλότερη πίεση για να εξασφαλίσει ομαλή εξέχουσα θέση.
3. Η εισαγόμενοι μηχανή και ο άξονας χρησιμοποιούνται για το χωρίς θόρυβο σκοπό.
4. Το προαιρετικό ανώτατο και κατώτατο κενό που καθαρίζει sytem είναι διαθέσιμο.
Τυπωμένες προδιαγραφές δρομολογητών πινάκων κυκλωμάτων:
Διαστάσεις (W*D*H) | 1150mm*1250mm*1325mm |
Βάρος | 750KG |
Όφσετ ύψους | 60~110mm |
Τύπος μηχανών | Σειρά JiaBao |
Επανάληψη προσδιορισμού θέσης | 0.001mm |
Περιοχή εργασίας άξονα (ανώτατη) | 870mm*450mm*50mm |
Σταθεροποίηση PCB | πρότυπα, ειδίκευση |
Φόρτωμα και εκφόρτωμα PCB | χειρωνακτικός |
Μέγεθος PCB (ανώτατο) | 350*400mm |
PCB πυκνά (ανώτατος) | 5mm |
Ακαμψίας | Προσαρμοσμένος κάνετε το προσάρτημα |
Σταθεροποίηση Fixturing | μηχανήματα |
Δύναμη | 40W |
Άξονας | 60000rpm/min |
Προστατεύστε | μόνη/ψύξη αέρα |
Κόπτης αλλαγής | Ειδίκευση |
Τέμνουσα ταχύτητα (μέγιστο) | 100mm/s |
Οδηγώντας ταχύτητα (μέγιστο) | 3000mm/s |
Ακρίβεια της κοπής | 0.01mm |
Κενή δύναμη | 3.5KW εναλλασσόμενο ρεύμα 380V |
Κενό | βαρίδι |
Δύναμη | 2.0KW AC380V |
Παροχή αέρα | 4-6KG/cm2 |
Το πρόγραμμα εκδίδει | Ευθύγραμμος |
Η λειτουργία εκδίδει | Γραμμή, τόξο, circula, u-καμπύλη |
Αποθήκευση προγράμματος | HDD |
Σύστημα εικόνας | Χρώμα CCD SONE |
όφσετ κοπτών άλεσης | ΑΥΤΟΜΑΤΟΣ |
Κενή οργάνωση | ΑΥΤΟΜΑΤΟΣ |
Iindicator | Κράτος μηχανών Iindicator |
έλεγχος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, η χρήση της χρονικής δοκιμής |
Η μηχανή προστατεύει | Έχετε την υπερθέρμανση, υπερφορτώστε, λειτουργία προστασίας χαμηλής τάσης |
μηχανή πέρα από τον έλεγχο φόρτωσης | Έχετε την υπερφόρτωση, η γραμμή είναι λειτουργία προστασίας κανονικής, χαμηλής τάσης |
Χρησιμοποιήσιμος χρόνος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, |
Στατιστική στοιχείων | Χωριστό πρότυπο πινάκων, που χωρίζει την αρίθμηση, διαφορετικές μετρώντας μέθοδοι |
Αρχείο λάθους | Το λογισμικό καταγράφει αυτόματα όλη τη μνήμη συναγερμών των μηχανών |
Ακρίβεια άξονα | 0.001mm |
Τέμνουσα ακρίβεια | 0.1mm |
Η περιοχή εργασίας προστατεύει | Με την τέσσερα σφραγισμένη προστασία |
Αισθητήρας πορτών | Μπροστινό και πίσω μέρος αισθητήρας μικροδιακοπτών πορτών ασφάλειας (προαιρετικός) |
Τυπωμένη διαδικασία λειτουργίας δρομολογητών πινάκων κυκλωμάτων:
1. Έλεγχος εάν ο εξοπλισμός τροφοδοτείται επάνω κανονικά και επιβεβαιώνει ότι ο εξοπλισμός έχει επαναρυθμιστεί και περιμένοντας τη λειτουργία.
2. Ο χειριστής θα καθορίσει την κατεύθυνση και οι θετικές και αρνητικές κατευθύνσεις του πίνακα PCB, να τοποθετήσει τον πίνακα PCB στο ειδικό προσάρτημα, να την πιέσει ήπια με την παλάμη του χεριού του, να επιβεβαιώσει ότι ο πίνακας PCB έχει τοποθετηθεί, καταγράφουν τον αδένα και εξασφαλίζουν ότι ο πίνακας PCB έχει καλυφθεί στενά.
3. Χρησιμοποιήστε την οπτική κάμερα για να ρυθμίσετε την προγραμματισμένη τέμνουσα πορεία και να επιβεβαιώσετε για να σώσει.
4. Πιέστε το κουμπί έναρξης, οι ενάρξεις δρομολογητών PCB στην εργασία, η ηλεκτρική σκούπα, άξονας, ηλεκτροστατική αφαίρεση, το κ.λπ. θα αρχίσει επίσης αυτόματα, και ο κόπτης άλεσης διαιρεί τους πίνακες σύμφωνα με την προγραμματισμένη τέμνουσα πορεία.
5. Ολοκληρώστε ολόκληρη τη συνέλευση και το PCB που, ο πάγκος εργασίας θα βγεί αυτόματα, να ανοίξει τον αδένα, να σιγουρευτεί ότι ο χωρισμένος πίνακας PCB δεν είναι χαλασμένος, απομακρύνει με το χέρι το προϊόν, αντικαθιστά το νέο πίνακα PCB, καλύπτει τον αδένα, και χτυπά το κουμπί έναρξης που χωρίζει.
6. Επαναλάβετε το βήμα 4,5 έως ότου τελειώνουν όλα τα προϊόντα.
