Λεπτομέρειες:
|
| Περιοχή εργασίας: | 600x600mm | Τέμνων τρόπος: | Μη επαφή |
|---|---|---|---|
| Τομέας λέιζερ: | 40x40mm | Τύπος λέιζερ: | Λέιζερ στερεάς κατάστασης |
| Μάρκα λέιζερ: | Optowave | Όνομα: | UV τέμνουσα μηχανή λέιζερ |
| Υψηλό φως: | Μηχανή κοπής με λέιζερ UV 20W,600x600mm Μηχανή κοπής λέιζερ UV,κόφτης λέιζερ με τυπωμένο κύκλωμα |
||

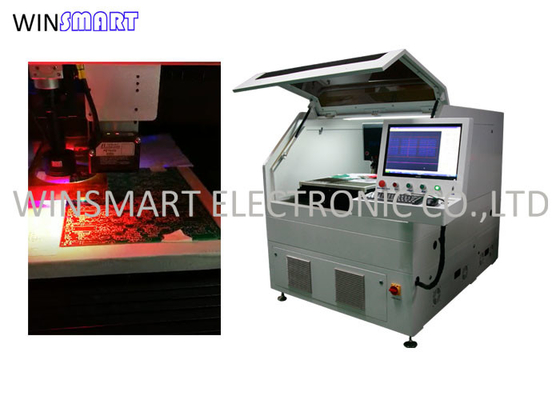

Μηχανή κοπής με λέιζερ UV 20W 600x600mm Flex Circuit Printed Board
Εφαρμογή μηχανής κοπής λέιζερ UV:
Είναι κατάλληλο για μικροεπεξεργασία διαφόρων υλικών, όπως PCB, FPC και πλακέτα μαλακού και σκληρού συνδυασμού (συμπεριλαμβανομένης της συναρμολογημένης πλακέτας κυκλώματος) με πάχος μικρότερο από 0,8 mm.
Χαρακτηριστικά μηχανής κοπής λέιζερ UV:
1. Χωρίς καταπόνηση: τα ειδικά οχήματα συνεργάζονται με την επεξεργασία λέιζερ, ακόμα κι αν τα εξαρτήματα είναι πολύ κοντά στη διαδρομή κοπής, δεν υπάρχει επίδραση πίεσης.
2. Ακριβής έλεγχος θερμικής κρούσης: επιλέξτε τον κατάλληλο τύπο λέιζερ σύμφωνα με τις διαφορετικές απαιτήσεις θερμικής κρούσης και συνεργαστείτε με τις κατάλληλες παραμέτρους επεξεργασίας λέιζερ για να ελαχιστοποιήσετε τη θερμική κρούση.
3. Επεξεργασία καθαρισμού: η επεξεργασία αιθάλης με λέιζερ πραγματοποιείται σε πραγματικό χρόνο κατά τη διάρκεια της διαδικασίας επεξεργασίας για να ελαχιστοποιηθεί η επίδραση της αιθάλης στα εξαρτήματα του κυκλώματος.
4. Πολλαπλή λειτουργία: δεν είναι μόνο κατάλληλο για κοπή ακριβείας και διάτρηση μαλακής πλάκας, σκληρής πλάκας και μαλακής σκληρής πλάκας συνδυασμού διαφόρων πάχους, αλλά επίσης κατάλληλο για κοπή και διάτρηση άλλων υλικών, όπως γυαλί, κεραμικά, λεπτή μεταλλική πλάκα και ούτω καθεξής.
5. Ασφάλεια: η περιοχή επεξεργασίας είναι εντελώς κλειστή για να διασφαλιστεί η προστασία της ασφάλειας της διαδικασίας επεξεργασίας.Σχεδιασμένο σύμφωνα με τα ηλεκτρικά πρότυπα της Κίνας και της ΕΕ.
6. Αυτοματισμός: οι ανοιχτές θύρες προορίζονται για τη διευκόλυνση της προσαρμογής του συστήματος ελέγχου ισχύος, του συστήματος αυτόματης φόρτωσης και εκφόρτωσης και του συστήματος MES για την κάλυψη διαφόρων αναγκών αυτοματισμού.
7. Υψηλή ταχύτητα και υψηλή ακρίβεια: κινητό σύστημα υψηλής ταχύτητας και υψηλής ακρίβειας X / Y / Z, τέλειος μηχανισμός αντιστάθμισης ακριβείας, συμπεριλαμβανομένης της αντιστάθμισης ακριβείας ενός άξονα.
αντιστάθμιση ακριβείας επιπέδου και αντιστάθμιση ακριβείας περιοχής σάρωσης.Το σύστημα ελέγχου κίνησης είναι εξοπλισμένο με σύστημα εντοπισμού θέσης CCD με άξονα συστολής για να εξασφαλίσει υψηλή ταχύτητα και υψηλή ακρίβεια στη διαδικασία επεξεργασίας.
8. Υψηλός βαθμός ελευθερίας: μια ποικιλία υπεριωδών λέιζερ νανοδευτερόλεπτου, picosecond υπεριώδους και πράσινα λέιζερ είναι διαθέσιμα για την κάλυψη διαφορετικών αναγκών επεξεργασίας.
Προδιαγραφές μηχανής κοπής λέιζερ UV:
| Λέιζερ | Q-Switched με άντληση διόδου όλο το λέιζερ UV στερεάς κατάστασης |
| Μήκος κύματος λέιζερ | 355 nm |
| Πηγή λέιζερ | Optowave UV 15W@30KHz |
| Ακρίβεια τοποθέτησης τραπεζιού εργασίας γραμμικού κινητήρα | ±2μm |
| Επανάληψη Ακρίβεια Τραπεζιού Εργασίας Γραμμικού Κινητήρα | ±1μm |
| Αποτελεσματικό πεδίο εργασίας | 600mmx600mm (Προσαρμόσιμο) |
| Πλατφόρμα | Μάρμαρο |
| Τροφοδοσία PCB | Εγχειρίδιο |
| Εκφόρτωση PCB | Εγχειρίδιο |
| Υλικό PCB | FPC, FR4 |
| Μάρκα λέιζερ | Optowave |
| Στρες κοπής | Μη |
| Gerber Import | Ναί |
| Λειτουργικό σύστημα | Κερδίστε 10 |
| Διαδρομή κοπής | Κύκλος, Γραμμή, Σημείο, Τόξο |
| Ταχύτητα σάρωσης | 2500 mm/s (μέγιστο) |
| Πεδίο εργασίας | 40mmx40mm |
Αρχή μηχανής κοπής λέιζερ UV:
Η αρχή της μηχανής κοπής με λέιζερ PCB είναι να ακτινοβολεί την επιφάνεια της πλακέτας κυκλώματος PCB με δέσμη υψηλής ενέργειας και να πραγματοποιεί την κοπή εξάτμισης των υλικών PCB ελέγχοντας τις παραμέτρους όπως η πυκνότητα ενέργειας δέσμης, η συχνότητα, η ταχύτητα και οι χρόνοι επεξεργασίας.
