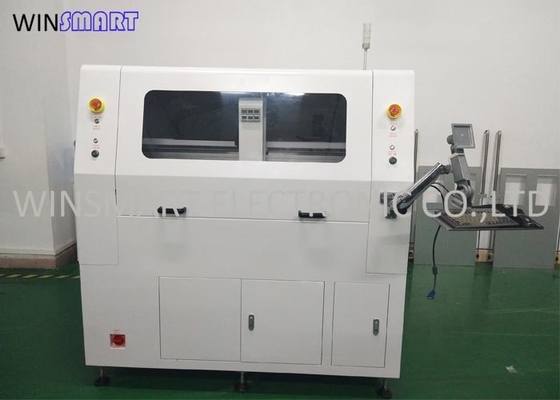

Μηχάνημα δρομολογητή PCB διπλού τραπεζιού ESD Πλήρης αυτόματη μηχανή φρεζαρίσματος CNC
Χαρακτηριστικό δρομολογητή PCB φρεζαρίσματος CNC:
1. Διαδρομή κοπής πλήρους κλειστού βρόχου, παρακολούθηση σφαλμάτων σε πραγματικό χρόνο, ανατροφοδότηση, αντιστάθμιση, είναι ένα έξυπνο σύστημα υψηλής ποιότητας.
2. Χρησιμοποιώντας εισαγόμενο split PLC, σπάζοντας την παραδοσιακή κάρτα ελέγχου PLC πλακέτας που βασίζεται σε υπολογιστή, υψηλότερη σταθερότητα και ισχυρότερη προστασία από παρεμβολές.
3. Απλή λειτουργία και υψηλότερη απόδοση ασφάλειας, 0,5-0,7 δευτερόλεπτα ανά σημείο κοπής.
4. Σύστημα καθαρισμού με ηλεκτρική σκούπα κάτω, χωρίς σκόνη.
5. Διπλά τραπέζια εργασίας για υψηλή ικανότητα εργασίας.
Προδιαγραφή δρομολογητή PCB φρεζαρίσματος CNC:
Μοντέλο | SMT-IR500 |
Διάσταση μηχανής | 1550(Π)x1200(Β)x1600(Υ) |
Βάρος μηχανής | 900 κιλά |
Μοτέρ | Σερβοκινητήρας AC 7 αξόνων |
Επαναληψιμότητα | ±0,02 χλστ |
Ακρίβεια κοπής | ±0,05mm |
Ανάλυση | ±0,02 χλστ |
τραπέζια εργασίας | 2 |
Τρόπος τοποθέτησης PCB | τρύπες καρφίτσας ή απόβλητα άκρα PCB |
Τροφοδοσία/εκφόρτωση πάνελ | αυτόματο |
Περιοχή φρεζαρίσματος | 300x350mm |
Πάχος PCB | 0,3-3mm |
Ατρακτος | SycoTec |
Μέγιστη ταχύτητα άξονα | 80000 rpm/ ESD |
Δροσιστικός τρόπος | αερόψυξη |
Bits δρομολόγησης | λαβή διαμέτρου 3.175mm |
Τρόπος αντικατάστασης bit δρομολόγησης | εγχειρίδιο |
Σύστημα υψομετρίας λέιζερ | Αυτόνομη λειτουργία εμφύσησης κενού |
Χωρητικότητα συστήματος κενού | 63 λίτρα/λεπτό |
Πιο καθαρή δύναμη | Καθαριστής αέρα 3HP |

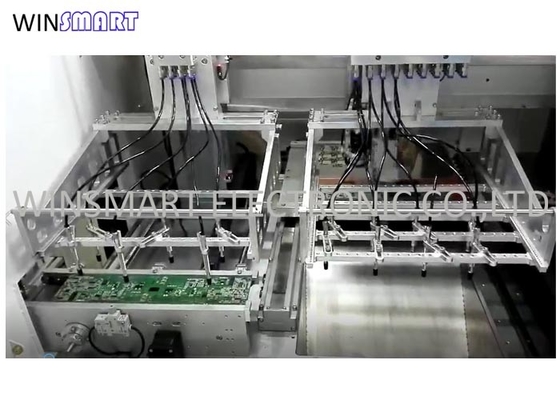

Ροή εργασίας δρομολογητή PCB φρεζαρίσματος CNC:
1. Αυτόματη τροφοδοσία PCBA από buffer OK/NG.
2. Το σύστημα αναρρόφησης παίρνει το PCBA και το βάζει στο αριστερό τραπέζι.
3. Το PCBA στερεώθηκε στο αριστερό τραπέζι από το σύστημα ασφάλισης και ξεκινήστε την αποσυναρμολόγηση.
4. Το σύστημα αναρρόφησης μαζεύει PCBA και βάζει ταυτόχρονα το πάνελ στο δεξί τραπέζι.
5. Το PCBA στερεώνεται στο δεξί τραπέζι από το σύστημα ασφάλισης και ξεκινά την αποσύνδεση.
6. Όταν τελειώσει το διαχωρισμένο PCBA από το αριστερό τραπέζι, το σύστημα αναρρόφησης παίρνει μεμονωμένες σανίδες και τις τοποθετεί στον επίπεδο μεταφορέα εκφόρτωσης για επόμενη επεξεργασία.
7. Ο φρέζας αρχίζει να κόβει τις δεξιές σανίδες τραπεζιού όταν τελειώσει την εργασία του αριστερού τραπεζιού.
8. Τα απόβλητα PCB θα πεταχτούν στο κουτί σκραπ.
9. Επαναλάβετε τα παραπάνω βήματα και συνεχίστε να αφαιρείτε το πάνελ όλη την ώρα.
Σύστημα λειτουργίας δρομολογητή PCB φρεζαρίσματος CNC:
1. Διεπαφή λειτουργίας: Windows 10
2. Οπτικό σύστημα: Ψηφιακή κάμερα υψηλής ανάλυσης / Σύστημα Cognex Vision
3. Προγραμματισμός:
ένα.Συντεταγμένες σάρωσης AOI/αρπαγής CCD
σι.Λειτουργία γωνιακής αντιγραφής φιλμ
ντο.Τροποποίηση συντεταγμένων, ccd αυτόματα συγχρονισμός
ρε.Άλλες λειτουργίες: Αντιστάθμιση διαμέτρου εργαλείου, Μύτες καθαρισμού συλλέκτη σκόνης
Δομή δρομολογητή PCB φρεζαρίσματος CNC:
