Λεπτομέρειες:
|
| Όρος: | 100% νέος | Στρες κοπής: | Λιγότερο από πίεση 200 u |
|---|---|---|---|
| Πάχος PCB: | 0.43mm | Διάσταση PCB: | 300x300mm (πρότυπα) |
| Σύνδεση PCB: | Γέφυρα και β-περικοπή άλεσης | Όνομα: | Αυτόματο PCB Depanelizer |
| Υψηλό φως: | Τα ευθύγραμμα Β κόβουν το PCB Depaneler,Μηχανή PCB Depaneling γεφυρών άλεσης,Τα ευθύγραμμα Β κόβουν το αυτόματο PCB Depanelizer |
||

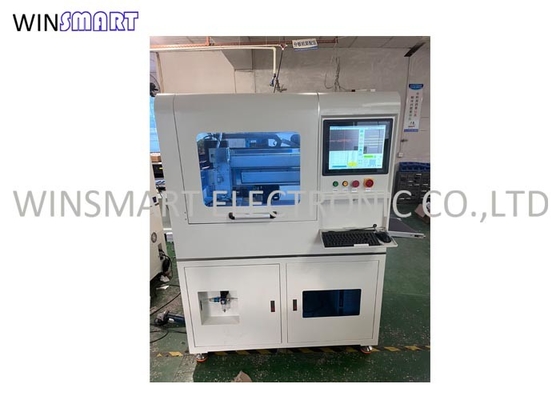

Τα ευθύγραμμα Β κόβουν το αυτόματο PCB Depanelizer μηχανών PCB Depaneling
Αυτόματη επισκόπηση PCB Depanelizer:
1. Το αυτόματο PCB depanelizer είναι ένας ευθύγραμμος πλήρης αυτόματος εξοπλισμός, ο οποίος έχει τους αυτόματους μεταφορείς σίτισης και εκφόρτωσης.
2. Η μηχανή χρησιμοποιεί μεγάλη περιστροφή της λεπίδας πριονιών και της αυτόματης κοπής σύμφωνα με τα προγράμματα.
3. Έχει CCD και το σύστημα καμερών για ακριβές, εύκολο για τον προγραμματισμό.
Ευθύγραμμα χαρακτηριστικά γνωρίσματα διαχωριστών PCB Depaneling:
1. Δύο χωρισμένοι άξονες και για την κομμένη και κοπή επιτροπών ενώσεων άλεσης.
2. Σύστημα εικόνας PC και CCD για τον ευκολότερο προγραμματισμό.
3. Προγραμματισμός με την αποζημίωση και τη συλλογή σκόνης.
4. Έρχεται με την ηλεκτρική σκούπα 3HP.
5. Χαμηλή πίεση κοπής για να προστατεύσει τα συστατικά από τη ζημία κατά τη διάρκεια της κοπής.
6. Μπορεί να συνδέσει το φορτωτή PCB και unlader για την αυτόματη επεξεργασία στις γραμμές SMT.
Αυτόματη προδιαγραφή PCB Depanelizer:
| Στοιχείο | SMTID3 |
| Περιοχή εργασίας | 250x200mm, 080mm (Ζ) |
| CCD | 540 |
| Άξονας | Εμπορικό σήμα της Κίνας |
| Ράβδος βιδών, ράγα οδηγών, ενότητα | Εμπορικό σήμα της Κίνας |
| Σερβο μηχανή | Panasonic |
| Ηλεκτροστατικός εξολοθρευτής | Adk-801adk-801 |
| PC | Βιομηχανικός βαθμός |
| Κάρτα ελέγχου κινήσεων | PI9074 |
| όργανο ελέγχου | 17 ίντσα |
| Λειτουργικό σύστημα | Παράθυρα 10 |
| Ταχύτητα αξόνων | 40000RPM |
| Ταχύτητα κίνησης XYZ | XY.800mm/s, Z.300mm/s |
| Τέμνουσα ταχύτητα | 0-80mm/s |
| Τέμνουσα ακρίβεια | ±0.05mm |
| Γενική δύναμη | 5KW |
| Λειτουργώντας πλατφόρμα | Ο περιστρεφόμενος δίσκος μπορεί να κόψει σε δύο κατευθύνσεις |
| Σύστημα ψύξης αξόνων | Αερόψυξη |
| Δύναμη ηλεκτρικών σκουπών | 3.5kw 380V, 3-Phase (προαιρετικό κενό κορυφών και κατώτατων σημείων που καθαρίζει) |
| Πίεση αέρα | 0.5-0.7MPa |
| Έλεγχος θορύβου | <80 dB=""> |
| Συσκευή ασφάλειας | Πόρτα και αισθητήρας ασφάλειας |
| Τρόπος λειτουργίας | Ευθύγραμμος |
| Φόρτωση PCB | Διευθετήσιμος μεταφορέας σίτισης |
| Αυτόματοι ανίχνευση ελαττωμάτων και τρόπος συντήρησης | Η λειτουργία αυτοδιάγνωσης, σε πραγματικό χρόνο επίδειξη πληροφοριών λάθους και ρωτά διαισθητικά τη θέση κάθε λιμένα IO για την ανίχνευση μηχανικών βλαβών |
| Τεχνική υποστήριξη και κατάρτιση | Παρέχετε τη λειτουργία εξοπλισμού, τον προγραμματισμό, τη συντήρηση υλικού και τις εκπαιδευτικές υπηρεσίες |
| Σύστημα εικόνας | Οπτικό τοποθετώντας σύστημα διορθώσεων CCD |
| Διευθετήσιμο ύψος | 5070mm |
| Φως προειδοποίησης | Λαμπτήρας Tricolor |
| Λειτουργώντας προστατευτική κάλυψη σειράς | Τυφλός τρόπος προστασίας hexahedral πόρτας |
| Διάσταση | 1000 (L) x1010 (W) x1860 (Χ) χιλ. |
| Βάρος | Περίπου 1000kgs |
Αυτόματη εισαγωγή λογισμικού PCB Depanelizer:
| Το λογισμικό διορθώνει τη διαχείριση | Προστασία κωδικού πρόσβασης |
| Προγραμματισμός | Οπτική διεπαφή, τέμνουσα πορεία, δυναμική προσομοίωση |
| Αυτόματη λειτουργία βαθμολόγησης | Αυτόματη βαθμολόγηση σημείου σημαδιών |
| Τρόπος προγραμματισμού | On-line |
| Λειτουργία έκδοσης | Ευθεία γραμμή |
| Αποθήκευση προγράμματος | Επιλέξτε τη θέση αποθήκευσης όπως απαιτείται |
| Αποζημίωση διαμέτρων εργαλείων | Οι διάφορες μέθοδοι αποζημιώσεων είναι διαθέσιμες |
| Ανίχνευση εργαλείων | Ναι, αυτόματα ανησυχεί και στάσεις μετά από το σπάσιμο εργαλείων |
| Ανίχνευση υπερθέρμανσης μηχανών | Έχει την υπερφόρτωση, την υπερθέρμανση, τη χαμηλή τάση και άλλη προστασία |
| Σερβο ανίχνευση υπερφόρτωσης | Υπερφόρτωση, χαμηλή τάση και εάν η γραμμή είναι κανονική |
| Καταδίωξη ζωής αξόνων | Αυτόματος |
| Υπολογισμός | Ναι |
| Αρχείο λάθους μηχανών | Αυτόματα απομνημονεύει όλα τα αρχεία συναγερμών |
| Ακρίβεια θέσης άξονα | 0.01mm |
| Τέμνουσα ακρίβεια | ±0.05mm |
| Ανίχνευση γραμμωτών κωδίκων | Προαιρετικός |
Αυτόματος κατάλογος διαμόρφωσης PCB Depanelizer:
1. Ευθύγραμμος depaneling διαχωριστής Χ PCB 1 μονάδα
2. Ηλεκτρική σκούπα Χ 1 μονάδα
3. Λεπίδα Χ πριονιών PC 5
4. Εγχειρίδιο οδηγίας Χ 1 PC
5. Βίντεο λειτουργίας και βίντεο οργάνωσης
Αυτόματη ηλεκτρική εισαγωγή PCB Depanelizer:
1. Η ηλεκτρική καλωδίωση ελέγχου συμμορφώνεται με τις απαιτήσεις των εθνικών προτύπων, και η ζεύξη αποτελείται από τα flame-retardant υλικά.
2. Ο εξοπλισμός έχει την προστασία ασφάλειας και την προστασία διαρροής. Το επίγειο καλώδιο και ο ηλεκτρονόμος είναι εξοπλισμένοι με τη νανο αντίσταση για να αποτρέψουν την επαφή από την ανάφλεξη.
3. Ο κύριος επαφέας του εξοπλισμού μπορεί να είναι στερεάς κατάστασης επαφέας, ο οποίος μπορεί αποτελεσματικά να αποτρέψει τους σπινθήρες και τις πηγές παρέμβασης.
4. Τα υψηλά εύκαμπτα καλώδια χρησιμοποιούνται για τα καλώδια αλυσίδων δεξαμενών εξοπλισμού για να εξασφαλίσουν περισσότερες από πέντε εκατομμύριο εναλλάσσοντας κινήσεις.
5. Ο κύριος έλεγχος, το ισχυρό ρεύμα, το κύκλωμα, το σήμα και IO όλοι έχουν το συνεπή προσδιορισμό κώδικα σωλήνων, ο οποίος είναι κατάλληλος για την ανίχνευση μηχανικών βλαβών και τη συντήρηση.
6. Στα επικίνδυνα μέρη του εξοπλισμού παρέχονται τα προειδοποιητικά σημάδια ασφάλειας. Συμπεριλαμβανομένης της εισερχόμενης γραμμής, της εξερχόμενης γραμμής, της παροχής ηλεκτρικού ρεύματος και του επίγειου καλωδίου.
7. Αυτό το αυτόματο PCB depanelizer έχει την πλήρη θέση IO, την ανοίγοντας λειτουργία συναγερμών πορτών ασφάλειας, κ.λπ. Και μπορεί να προτρέψει στο λογισμικό.
