Λεπτομέρειες:
|
| Λειτουργώντας σταθμός: | 2 | Σύνδεση PCB: | Ενώσεις άλεσης |
|---|---|---|---|
| Υλικό PCB: | FR4 και MCPCB | Εφαρμογή: | Επιτροπή ετικεττών PCBA |
| Τέμνουσα ακρίβεια: | ±0.05mm | Καθοδηγώντας κομμάτι: | Dia 0.82.5mm |
| Έγκριση CE: | Ναι | Όνομα προϊόντων: | Αυτόματη τέμνουσα μηχανή PCB |
| Υψηλό φως: | Αυτόματη τέμνουσα μηχανή PCB,Τέμνουσα μηχανή PCB FR4 MCPCB,800u μηχανή δρομολογητών PCB πίεσης |
||
Αυτόματη μηχανή δρομολογητών PCB πίεσης τεμνουσών μηχανών λιγότερο από 800u PCB
Αυτόματη περιγραφή τεμνουσών μηχανών PCB:
Προκειμένου να βελτιωθεί η παραγωγή του τυπωμένου πίνακα κυκλωμάτων (PCB) η κατασκευή και η γραμμική ταχύτητα της επιφάνειας τοποθετούν (SMT), ο τυπωμένος πίνακας κυκλωμάτων σχεδιάζεται συνήθως ως μεγάλος πίνακας, ο οποίος θα διαιρεθεί σε πολλούς μικρότερους ενιαίους μικρούς πίνακες PCB με τη χρησιμοποίηση του depaneling εξοπλισμού μηχανών PCB στο τελικό προϊόν. Αυτός ο μεγάλος πίνακας PCB μπορεί να κληθεί επιτροπή. Αυτή η μεγάλη επιτροπή διαιρείται σε μικρά κομμάτια. Στις διαφορετικές διαδικασίες προϊόντων, μπορεί να διαιρεθεί μετά από SMT, μετά από τις ICT, μετά από να ενώσει στενά την μέσω-τρύπα SMT, ή πριν από τη συνέλευση τελικών προϊόντων.
Αυτόματα χαρακτηριστικά γνωρίσματα τεμνουσών μηχανών PCB:
1. Άξονας υψηλής ταχύτητας: ο μηχανοποιημένος μεγάλη ταχύτητα άξονας υιοθετεί την εισαγόμενη μηχανή αξόνων ευρέως χρησιμοποιώ στο depaneling δρομολογητή PCB υψηλών σημείων της βιομηχανίας. Ο άξονας έχει τα πλεονεκτήματα της υψηλής ταχύτητας (60000rpm/λ.), της μακριάς ζωής υπηρεσιών, της κατάλληλης φόρτωσης και της εκφόρτωσης, της ομαλής τέμνουσας επιφάνειας και κανενός σαλιάσματος. Είναι επίσης εξοπλισμένο με τον αρχικό μετατροπέα συχνότητας αξόνων για να κάνει τη μηχανή αξόνων να έχει τη μεγαλύτερη ζωή υπηρεσιών, την υψηλότερες τέμνουσες απόσταση δύναμης και την επίδραση ανόδου χαμηλότερης θερμοκρασίας.
2. Σύστημα εικόνας: το υψηλό χρώμα CCD εικονοκυττάρου και ο μεγάλος φακός ενίσχυσης, που μπορούν να βοηθήσουν την προσομοίωση διδασκαλίας και έκδοσης προγράμματος λειτουργούν. Το αυτόματο σύστημα διορθώσεων σημαδιών τοποθετώντας βελτιώνει την τέμνουσα ακρίβεια, αποτρέπει τη λανθασμένη κοπή του υποστρώματος όταν δεν είναι ο πίνακας σε ισχύ, και την κάνει για να αντιγράψει γρηγορότερα τα αριστερά και δεξιά προγράμματα και τα πρότυπα διακοπτών. Η λειτουργία του κώδικα φραγμών ανάγνωσης μπορεί να επιλεχτεί για να διαβάσει, εκτός από ή να φορτώσει 1D/το 2$ο κώδικα φραγμών, ο οποίος είναι κατάλληλος για την ανιχνευσιμότητα και την ψηφιακή διαχείριση.
3. Όχημα που τοποθετεί: Ο πίνακας κυκλωμάτων PCBA πραγματοποιεί τη μεγάλης ακρίβειας κοπή, έχει τη μη νοθεύσιμη επιθεώρηση, και η απόδοση του σώματος γραμμών είναι σταθερή και αξιόπιστη.
Αυτόματη προδιαγραφή τεμνουσών μηχανών PCB:
| Μηχανή δρομολογητών | |
| X/Y τέμνουσα ταχύτητα | 0 ~100mm/s |
| Ακρίβεια επανάληψης | ± 0.01mm |
| X/Y1/Y2/Z τρόπος ελέγχου | Βιομηχανικά ΕΠΙ και PC |
| X/Y1/Y2/Z οδηγημένος τρόπος | Σερβο μηχανή εναλλασσόμενου ρεύματος |
| Αποθήκευση λειτουργίας και στοιχείων | PC |
| Τέμνουσα ακρίβεια | ± 0.05mm |
| Ταχύτητα αξόνων | 60000rpm (Γερμανία KKAVO) |
| Παροχή ηλεκτρικού ρεύματος | 220V/110V |
| Πίεση αέρα | 4.5kg/cm2 |
| Ποσοστό δύναμης | 1.8KW |
| Ηλεκτρική σκούπα | |
| Τρόπος | Επάνω ή κατώτατο σημείο |
| Παροχή ηλεκτρικού ρεύματος | 380V |
| Επάνω στην καθαρότερη διάσταση | L650*W400*H1350mm |
| Κατώτατη καθαρότερη διάσταση | L665*W635*H1650mm |
Αυτόματη συντήρηση τεμνουσών μηχανών PCB:
1. Είναι απαραίτητο να ελεγχθεί εάν υπάρχουν υλικά που πέφτουν από το ηλεκτρικό γραφείο. Σε αυτή την περίπτωση, πρέπει να καθαριστεί εγκαίρως και να διατηρηθεί καθημερινά. Περίπου η μέθοδος συντήρησης των μπροστινό και πίσω μέρος επιτροπών του οικοδεσπότη: οι μπροστινό και πίσω μέρος επιτροπές του οικοδεσπότη πρέπει να σκουπιστούν κάθε μέρα.
2. Καλωδίωση μηχανών XYZ και μέθοδος συντήρησης αισθητήρα ορίου προέλευσης: γενικά, ο αισθητήρας θα σκουπιστεί με τον εξωτερικό λεκέ σκόνης και πετρελαίου μια φορά την ημέρα.
3. Περίπου η μέθοδος συντήρησης του πιάτου σιδήρου στο κατώτατο σημείο της κύριας μηχανής: εάν τα μέρη πέφτουν, πρέπει να αφαιρεθούν και να αντικατασταθούν εγκαίρως.
4. Περίπου η μέθοδος συντήρησης του τριών σημείων συνδυασμού: ελέγξτε εάν υπάρχει νερό στο φλυτζάνι φίλτρων νερού κάθε μέρα. Εάν υπάρχει νερό, πιέστε τον κίτρινο αγωγό για να το αφαιρέσετε.
5. Μέθοδος συντήρησης άξονα: σκουπίστε και καθαρίστε τον άξονα όταν σταματά η μηχανή κάθε μέρα.
6. Μέθοδος συντήρησης ηλεκτρικής σκούπας: σκουπίστε και καθαρίστε την ηλεκτρική σκούπα αφότου σταματά η μηχανή κάθε μέρα.

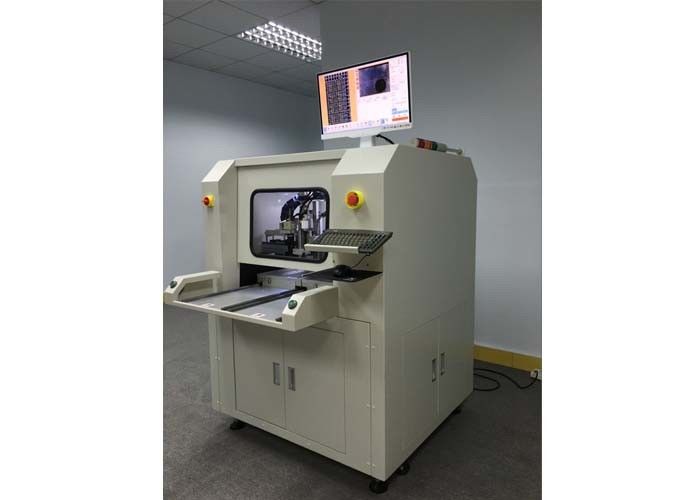

Αυτόματες φωτογραφίες τεμνουσών μηχανών PCB:
