Λεπτομέρειες:
|
| Τύπος PCB: | PCB ετικεττών | Υλικό PCB: | FR4, αργίλιο |
|---|---|---|---|
| Πάχος PCB: | 0.83.0mm | Βίντεο επιθεώρησης: | Παρεχόμενος |
| Προσάρτημα: | Προσαρμοσμένος καμένος | Πιστοποιητικό: | CE |
| Περιοχή εργασίας: | 350x400mm | Όνομα προϊόντων: | CNC μηχανή δρομολογητών PCB |
| Υψηλό φως: | Αέρας που δροσίζει τη μηχανή δρομολογητών PCB,Μόνη δροσίζοντας μηχανή δρομολογητών PCB,Τοπ δρομολογητής PCB Cnc κοπής |
||

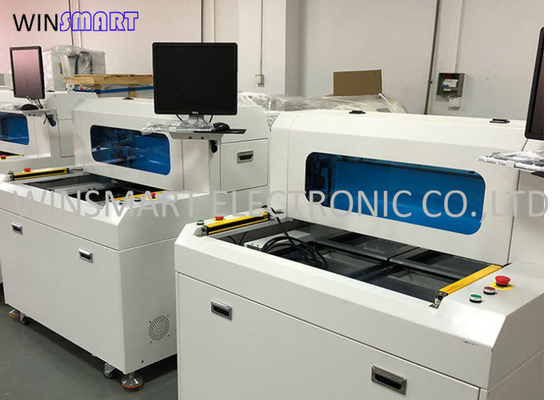

12 CNC χαμηλότερου κόστους εξουσιοδότησης PCB μήνες μηχανών δρομολογητών από τη τοπ κοπή
CNC λειτουργία μηχανών δρομολογητών PCB:
Αυτή η μηχανή δρομολογητών PCB χρησιμοποιείται στους χωριστούς άλεσης ενώσεων πίνακες κυκλωμάτων σύνδεσης τυπωμένους ετικέττα, με τη λιγότερη τέμνουσα πίεση για να σιγουρευτεί ότι η εξέχουσα θέση είναι ομαλή.
CNC χαρακτηριστικά γνωρίσματα μηχανών δρομολογητών PCB:
1. Αυτός ο CNC δρομολογητής PCB έχει τους πίνακες δύο-φωτογραφικών διαφανειών για να κάνει τη συνεχή κοπή.
2. Χαμηλότερη πίεση για να εξασφαλίσει ομαλή εξέχουσα θέση.
3. Η εισαγόμενοι μηχανή και ο άξονας χρησιμοποιούνται για το χωρίς θόρυβο σκοπό.
4. Το προαιρετικό ανώτατο και κατώτατο κενό που καθαρίζει sytem είναι διαθέσιμο.
5. Υψηλός - ποιοτικό CCD σύστημα για να εξασφαλίσει ακριβή κοπή.
6. Ο εύκολος και απλός προγραμματισμός, τα κομμάτια δρομολόγησης και η τέμνουσα ταχύτητα είναι διευθετήσιμοι.
CNC προδιαγραφές μηχανών δρομολογητών PCB:
| Συνολικά | |
| Διαστάσεις (W*D*H) | 1150mm*1250mm*1325mm |
| Βάρος | 750KG |
| Όφσετ ύψους | 60~110mm |
| Χειριστής | |
| Τύπος μηχανών | Σειρά JiaBao |
| Επανάληψη προσδιορισμού θέσης | 0.001mm |
| Περιοχή εργασίας άξονα (ανώτατη) | 870mm*450mm*50mm |
| Σταθμός εργασίας | |
| Σταθεροποίηση PCB | πρότυπα, ειδίκευση |
| Φόρτωμα και εκφόρτωμα PCB | χειρωνακτικός |
| Μέγεθος PCB (ανώτατο) | 350*400mm |
| PCB πυκνά (ανώτατος) | 5mm |
| Fixturing | |
| Ακαμψίας | Προσαρμοσμένος κάνετε το προσάρτημα |
| Σταθεροποίηση Fixturing | μηχανήματα |
| Μηχανή αξόνων | |
| Δύναμη | 40W |
| Άξονας | 60000rpm/min |
| Προστατεύστε | μόνη/ψύξη αέρα |
| Κόπτης αλλαγής | Ειδίκευση |
| Ικανότητα δρομολόγησης | |
| Τέμνουσα ταχύτητα (μέγιστο) | 100mm/s |
| Οδηγώντας ταχύτητα (μέγιστο) | 3000mm/s |
| Ακρίβεια της κοπής | 0.01mm |
| Κενό σύστημα | |
| Κενή δύναμη | 3.5KW εναλλασσόμενο ρεύμα 380V |
| Κενό | βαρίδι |
| Χρησιμότητες | |
| Δύναμη | 2.0KW AC380V |
| Παροχή αέρα | 4-6KG/cm2 |
| Προγραμματισμός | |
| Το πρόγραμμα εκδίδει | Ευθύγραμμος |
| Η λειτουργία εκδίδει | Γραμμή, τόξο, circula, u-καμπύλη |
| Αποθήκευση προγράμματος | HDD |
| Σύστημα εικόνας | Χρώμα CCD SONE |
| όφσετ κοπτών άλεσης | ΑΥΤΟΜΑΤΟΣ |
| Κενή οργάνωση | ΑΥΤΟΜΑΤΟΣ |
| Όργανα ελέγχου λειτουργίας | |
| Iindicator | Κράτος μηχανών Iindicator |
| έλεγχος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, η χρήση της χρονικής δοκιμής |
| Η μηχανή προστατεύει | Έχετε την υπερθέρμανση, υπερφορτώστε, λειτουργία προστασίας χαμηλής τάσης |
| μηχανή πέρα από τον έλεγχο φόρτωσης | Έχετε την υπερφόρτωση, η γραμμή είναι λειτουργία προστασίας κανονικής, χαμηλής τάσης |
| Χρησιμοποιήσιμος χρόνος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, |
| Στατιστική στοιχείων | Χωριστό πρότυπο πινάκων, που χωρίζει την αρίθμηση, διαφορετικές μετρώντας μέθοδοι |
| Αρχείο λάθους | Το λογισμικό καταγράφει αυτόματα όλη τη μνήμη συναγερμών των μηχανών |
| ΙΙΙ. ακρίβεια | |
| Ακρίβεια άξονα | 0.001mm |
| Τέμνουσα ακρίβεια | 0.1mm |
| IV. ασφάλεια | |
| Η περιοχή εργασίας προστατεύει | Με την τέσσερα σφραγισμένη προστασία |
| Αισθητήρας πορτών | Μπροστινό και πίσω μέρος αισθητήρας μικροδιακοπτών πορτών ασφάλειας (προαιρετικός) |
| Κουμπί στάσεων ανάγκης |
CNC παράμετροι ηλεκτρικών σκουπών μηχανών δρομολογητών PCB:
| Διηθητήρας | Κάθετο κιβώτιο |
| Διαστάσεις κιβωτίων σκόνης | 730mm×640mm×1700mm |
| Ισχύς τάσης | AC380V 50HZ, 2.2KW, 3HP |
| Θόρυβος | Κάτω από 75db |
| Διαστάσεις εισαγωγών αέρος/εξόδου | 6 ίντσες inches/8 |
| Σκοινί δύναμης | 5X2.52 |
| Τσάντα φίλτρων υψηλής πυκνότητας |
16PCS |
