Λεπτομέρειες:
|
Τύπος PCB: | Άκαμπτο PCB β-περικοπών και ετικεττών | Συλλογή σκόνης: | Κορυφή |
---|---|---|---|
ποσότητα αξόνων: | 2 | Τέμνουσα ταχύτητα: | 0-100mm/s |
Τρόπος: | Ευθύγραμμος | Όνομα: | Ευθύγραμμη μηχανή PCB Depaneling β-περικοπών |
Υψηλό φως: | Τα ευθύγραμμα Β κόβουν τη μηχανή PCB Depaneling,100mm/s Β κόψτε τη μηχανή PCB Depaneling,Περιστρέψιμος δρομολογητής λειτουργώντας πινάκων PCB |

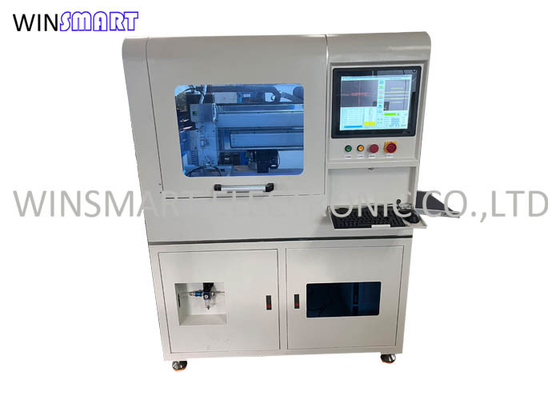

Ευθύγραμμος δρομολογητής PCB μηχανών PCB Depaneling β-περικοπών λειτουργώντας πινάκων Rotable

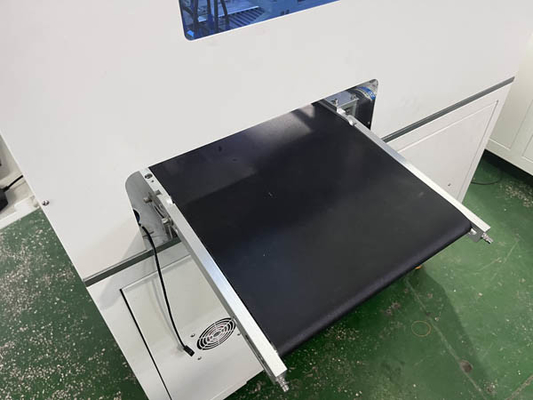

Ευθύγραμμος τρόπος σίτισης μηχανών PCB Depaneling β-περικοπών:
1. Αντιστατικός οδηγημένος τρόπος, διεπαφή SMEMA που είναι σε θέση να συνδέσει τον μπροστινό εξοπλισμό SMT.
2. Ο διευθετήσιμος μεταφορέας για το διαφορετικό πλάτος PCBA, σειρά είναι 50350mm.
Ευθύγραμμα χαρακτηριστικά γνωρίσματα μηχανών PCB Depaneling β-περικοπών:
※ Πραγματοποιήστε την τηλεκατευθυνόμενη παραγωγή, η οποία είναι κατάλληλη για όλα τα είδη άκαμπτη PCBA, καλύπτοντας τους πίνακες β-περικοπών και ετικεττών.
※ Σύστημα εικόνας PC και CCD.
※ Προγραμματισμός με την αποζημίωση και τη συλλογή σκόνης.
※ 2 άξονες εγκατεστημένοι, ένας για β-περικοπών, άλλος είναι για γεφυρών άλεσης.
※ Λιγότερο από πίεση κοπής 500ustrain για να προστατεύσει τα συστατικά από τη ζημία κατά τη διάρκεια της κοπής.
※ Προαιρετικό ακολουθώντας σύστημα κώδικα και γραμμωτών κωδίκων QR.
※ Φιλικό λογισμικό, εύκολο να λειτουργήσουν και πρόγραμμα
Ευθύγραμμη τέμνουσα δομή μηχανών PCB Depaneling β-περικοπών:
1. Η σερβο μηχανή αντιστοιχείται μια ακριβή βίδα που οδηγείται για να εξασφαλίσει την τέμνουσες ταχύτητα και την ακρίβεια.
2. Ο κόπτης λεπίδων πριονιών οδηγείται από μια αβούρτσιστη μηχανή υψηλής ταχύτητας, ποια χαμηλότερη πίεση κοπής αποτελεσματικά.
3. Δύο εργασίες αξόνων χωριστά, κατάλληλες για όλο FR4 και αργιλίου PCBA.
Ευθύγραμμη μηχανική συλλογή μηχανών PCB Depaneling β-περικοπών:
1. Ο άξονας Χ οδηγείται από τη μηχανή ζωνών και stepper, η οποία έχει τη γρήγορη ταχύτητα απάντησης, τη υψηλή ακρίβεια και το χαμηλό κόστος συντήρησης.
2. Υιοθετεί τον ανεξάρτητο τρόπο λειτουργίας διπλών χειριστών, ο οποίος είναι αποδοτικός και εύκαμπτος. Γρήγορος μεταβαλλόμενος χρόνος παραγωγής για τη γραμμή SMT.
3. Εξοπλισμένος με το πολυσύνθετο κενό ακροφύσιο, κατάλληλο και βελτιώστε το χρόνο παραγωγής.
Ευθύγραμμη προδιαγραφή μηχανών PCB Depaneling β-περικοπών:
Πρότυπος αριθμός | SMTID3 |
Μέγεθος μηχανών | 1800 (L) Χ 1500 (W) Χ 2200 (Χ) χιλ. |
Τάση | 220V/50Hz, 2.5KW |
Ανώτατο μέγεθος PCB | 300x300mm (εξατομικεύσιμος) |
Πάχος PCB | 0.46mm |
Τρόπος σίτισης | Αυτόματος |
Προσδιορισμός θέσης PCB | Προσαρμοσμένο προσάρτημα |
Προγραμματισμός | Διδασκαλία οράματος, ευθύγραμμος προγραμματισμός |
Τέμνων άξονας | 20000-60000rpm/min |
Δροσίζοντας τύπος | Μόνη ψύξη |
Τρόπος συλλογής σκόνης | Τοπ συλλογή |
Τέμνουσα ταχύτητα | 1-100mm/s |
Τέμνουσα ακρίβεια | ±0.02mm |
Καθοδηγώντας κομμάτι | 0.8-3.0 διάμετρος, σωστή περιστροφή |
Επαναλάβετε την ακρίβεια | ±0.02mm |
Σύστημα ελέγχου | Βιομηχανικό PC |
Άξονας | Γερμανία SycoTec 4025HY |
