Λεπτομέρειες:
|
| Τύπος PCB: | Πίνακες ετικεττών | Υλικό PCB: | FR4, αργίλιο |
|---|---|---|---|
| Πάχος PCB: | 0.83.0mm | πιστοποιητικό: | Έγκριση CE |
| Τέμνουσα ακρίβεια: | ±0.05mm | Εξεταστική έκθεση: | Παρεχόμενος |
| Περιοχή εργασίας: | Διπλός, 320x320mm | Τέμνουσα ταχύτητα: | 1-100mm/s |
| Εξουσιοδότηση: | 12 μήνες | Όνομα προϊόντων: | Μηχανή δρομολογητών PCB CNC |
| Υψηλό φως: | 60000rpm μηχανή δρομολογητών PCB CNC αξόνων,δρομολογητής PCB CNC ακρίβειας 0.05mm τέμνων,μηχανή δρομολογητών PCB Depaneling 3.0mm |
||

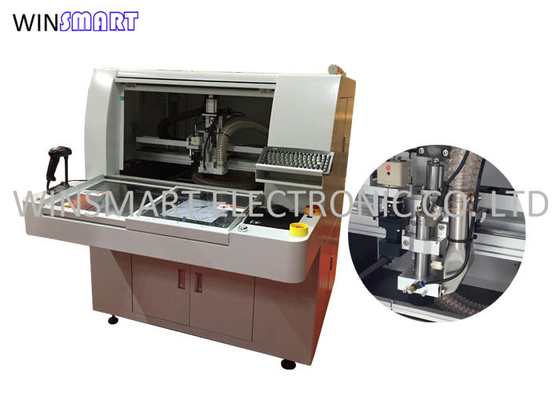

μηχανή δρομολογητών PCB CNC αξόνων ακρίβειας 60000rpm 0.05mm τέμνουσα
Εφαρμογή μηχανών δρομολογητών PCB CNC:
Χρησιμοποιείται ευρέως στις ηλεκτρονικές βιομηχανίες που κατασκευάζουν, όπως το κινητό τηλέφωνο, την αυτοκίνητη ηλεκτρονική, τις οικιακές ηλεκτρικές συσκευές, το κινητό τηλέφωνο, το φωτισμό των οδηγήσεων, την ιατρική βιομηχανία, κ.λπ.
Λειτουργία μηχανών δρομολογητών PCB CNC:
1. Αυτή η μηχανή δρομολογητών PCB χρησιμοποιεί ένα κομμάτι δρομολογητών για να αλέσει τους πίνακες PCB FR4 και αργιλίου.
2. Η δρομολόγηση απαιτεί ότι οι ενιαίοι πίνακες συνδέονται με την άλεση των ενώσεων.
3. Ο κόπτης άλεσης αλέθει ολόκληρο τον πίνακα από τη μεγαλύτερη επιτροπή.
4. Έρχεται με το κενό καθαρίζοντας σύστημα κορυφών/κατώτατων σημείων.
5. Το προσαρμοσμένο προσάρτημα γίνεται σύμφωνα με τις διαφορετικές εφαρμογές - συνήθως jig αλουμινίου ή ένα κενό σύστημα εκμετάλλευσης χρησιμοποιείται.
Χαρακτηριστικά γνωρίσματα μηχανών δρομολογητών PCB CNC:
1. Η μηχανή δρομολογητών PCB έχει τους λειτουργώντας πίνακες δύο-φωτογραφικών διαφανειών για την παραγωγή μεγάλης ποσότητας.
2. Έχει τη χαμηλότερη πίεση για να προστατεύσει PCBA για να εξασφαλίσει ομαλή εξέχουσα θέση.
3. Η εισαγόμενοι μηχανή και ο άξονας χρησιμοποιούνται για τη χωρίς θόρυβο και ακριβή κοπή.
4. Το προαιρετικό ανώτατο και κατώτατο κενό που καθαρίζει sytem είναι διαθέσιμο για τις απαιτήσεις των διαφορετικών πελατών.
5. Υψηλός - ποιοτικό CCD σύστημα για να εξασφαλίσει ακριβή κοπή, με την αυτόματη λειτουργία προσδιορισμού θέσης.
Προδιαγραφές μηχανών δρομολογητών PCB CNC:
| Συνολικά | |
| Διαστάσεις (W*D*H) | 1250mm*1650mm*1450mm |
| Βάρος | 750KG |
| Όφσετ ύψους | 60~110mm |
| Χειριστής | |
| Τύπος μηχανών | Σειρά JiaBao |
| Επανάληψη προσδιορισμού θέσης | 0.001mm |
| Περιοχή εργασίας άξονα (ανώτατη) | 650mm*560mm*50mm |
| Σταθμός εργασίας | |
| Σταθεροποίηση PCB | πρότυπα, ειδίκευση |
| Φόρτωμα και εκφόρτωμα PCB | χειρωνακτικός |
| Μέγεθος PCB (ανώτατο) | 320*320mm |
| PCB πυκνά (ανώτατος) | 5mm |
| Fixturing | |
| Ακαμψίας | Προσαρμοσμένος κάνετε το προσάρτημα |
| Σταθεροποίηση Fixturing | μηχανήματα |
| Μηχανή αξόνων | |
| Δύναμη | 150W |
| Άξονας | 60000rpm/min |
| Προστατεύστε | μόνη/ψύξη αέρα |
| Κόπτης αλλαγής | Ειδίκευση |
| Ικανότητα δρομολόγησης | |
| Τέμνουσα ταχύτητα (μέγιστο) | 80mm/s |
| Οδηγώντας ταχύτητα (μέγιστο) | 2500mm/s |
| Ακρίβεια της κοπής | 0.01mm |
| Κενό σύστημα | |
| Κενή δύναμη | 3.5KW εναλλασσόμενο ρεύμα 380V |
| Κενό | βαρίδι |
| Χρησιμότητες | |
| Δύναμη | 2.0KW AC380V |
| Παροχή αέρα | 4-6KG/cm2 |
| Προγραμματισμός | |
| Το πρόγραμμα εκδίδει | Ευθύγραμμος |
| Η λειτουργία εκδίδει | Γραμμή, τόξο, circula, u-καμπύλη |
| Αποθήκευση προγράμματος | HDD |
| Σύστημα εικόνας | Χρώμα CCD SONE |
| όφσετ κοπτών άλεσης | ΑΥΤΟΜΑΤΟΣ |
| Κενή οργάνωση | ΑΥΤΟΜΑΤΟΣ |
| Όργανα ελέγχου λειτουργίας | |
| Iindicator | Κράτος μηχανών Iindicator |
| έλεγχος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, η χρήση της χρονικής δοκιμής |
| Η μηχανή προστατεύει | Έχετε την υπερθέρμανση, υπερφορτώστε, λειτουργία προστασίας χαμηλής τάσης |
| μηχανή πέρα από τον έλεγχο φόρτωσης | Έχετε την υπερφόρτωση, η γραμμή είναι λειτουργία προστασίας κανονικής, χαμηλής τάσης |
| Χρησιμοποιήσιμος χρόνος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, |
| Στατιστική στοιχείων | Χωριστό πρότυπο πινάκων, που χωρίζει την αρίθμηση, διαφορετικές μετρώντας μέθοδοι |
| Αρχείο λάθους | Το λογισμικό καταγράφει αυτόματα όλη τη μνήμη συναγερμών των μηχανών |
| ΙΙΙ. ακρίβεια | |
| Ακρίβεια άξονα | 0.001mm |
| Τέμνουσα ακρίβεια | 0.1mm |
| IV. ασφάλεια | |
| Η περιοχή εργασίας προστατεύει | Με την τέσσερα σφραγισμένη προστασία |
| Αισθητήρας πορτών | Μπροστινό και πίσω μέρος αισθητήρας μικροδιακοπτών πορτών ασφάλειας (προαιρετικός) |
| Κουμπί στάσεων ανάγκης |
