Λεπτομέρειες:
|
| Τρόπος: | Ευθύγραμμος | Υλικό PCB: | FR4 |
|---|---|---|---|
| Πάχος PCB: | 0.83.0mm | Πλεονέκτημα: | Λειτουργία που απαιτείται καμία |
| Τέμνουσα ακρίβεια: | ±0.05mm | Ανώτατο μέγεθος PCB: | 300x340mm |
| Προσδιορισμός θέσης: | Προσάρτημα | Όνομα προϊόντων: | Ευθύγραμμος δρομολογητής PCB Depaneling |
| Υψηλό φως: | Ευθύγραμμος δρομολογητής PCB Depaneling,Άκαμπτος δρομολογητής PCB Depaneling,FR4 υλική μηχανή δρομολογητών PCB Depaneling |
||

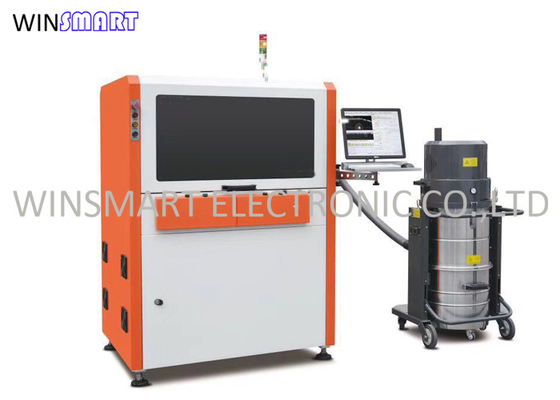

Ευθύγραμμη μηχανή δρομολογητών PCB Depaneling κοπτών άλεσης για τους άκαμπτους πίνακες PCB
Ευθύγραμμη περιγραφή δρομολογητών PCB Depaneling:
Αυτό είναι μια πλήρης αυτόματη depaneling μηχανή PCB, για την οποία ο άξονας υψηλής ταχύτητας χρήσεων με το φορτωτή και unloader ΈΦΑΓΕ τη γραμμή δοκιμής, χαμηλή πίεση κοπής για να προστατεύσει τα συστατικά καλά και να εξασφαλίσει την ακρίβεια και την καθαρότητα.
Ευθύγραμμα χαρακτηριστικά γνωρίσματα δρομολογητών PCB Depaneling:
Είναι πλήρες αυτόματο για την παραγωγή μεγάλης ποσότητας, και έχει το σύστημα εικόνας PC και CCD για την ακριβή κοπή. On-line προγραμματίζοντας με την αποζημίωση και τη συλλογή κατώτατης σκόνης. Κατώτατο τέμνον σχέδιο που κάνουν την επιφάνεια PCB και εργαστήριο καθαρό. Το συμπαγές διάστημα παραγωγής αποταμίευσης σωμάτων του, και αυτό είναι εύκαμπτο για το διαφορετικό τύπο πινάκων, προσαρμοσμένος καμένος είναι διαθέσιμος για να καλύψει τις απαιτήσεις του διαφορετικού πελάτη.
Ευθύγραμμη προδιαγραφή δρομολογητών PCB Depaneling:
| Πρότυπος αριθμός | SMTIR811 |
| Μέγεθος μηχανών | 1500 (L) x850 (W) x1600 (Χ) χιλ. |
| Βάρος μηχανών | Περ. 800kgs |
| Ανώτατο μέγεθος PCB | 260x340mm (πρότυπα) |
| Πάχος PCB | 0.46mm |
| Ύψος μετάδοσης | 900±50mm |
| Κατεύθυνση μετάδοσης | Αριστερός - > σωστός |
| Ταχύτητα μεταφορών | 1500mm/s |
| Τρόπος σίτισης | Ράγα οδηγών μεταφορών τύπων τμημάτων |
| Ρύθμιση πλάτους ραγών | Χειρωνακτικός |
| Σήμα επικοινωνίας | SMEMA |
| Προσδιορισμός θέσης PCB | Προσδιορισμός θέσης κοu'φωμάτων |
| Σύστημα επιλογής | Κενό |
| Τέμνων άξονας | SycoTec 60000rpm/min (πρότυπα) |
| Δροσίζοντας τύπος | Μόνη ψύξη |
| Αυτόματη αλλαγή εργαλείων | Προαιρετικός |
| Έλεγχος μαχαιριών σπασιμάτων | Ναι |
| Τέμνουσα ακρίβεια | ±0.01mm |
| Καθοδηγώντας κομμάτι | 0.8-3.0 Dia, σωστή περιστροφή |
| Επαναλάβετε την ακρίβεια | ±0.02mm |
| Ισότιμη κινούμενη ταχύτητα | 1000mm/s |
| Τρόπος εκφόρτωσης | Ζώνη ESD |
| Τρόπος αποκομιδής αποβλήτων | Αποκομιδή ντουλαπιών αποβλήτων |
| Προγραμματισμός διαδικασίας | Εισαγωγή σχεδίων Gerber/πρόγραμμα έκδοσης από οπτικό |
| Παροχή αέρα | 5-8kgs/cm2 |
| Παροχή ηλεκτρικού ρεύματος | AC380V, 50/60Hz, 3KW |
Ευθύγραμμη διάσταση δρομολογητών PCB Depaneling:
