Λεπτομέρειες:
|
| χρώμα: | Άσπρος | Υλικό PCB: | FR4, αργίλιο |
|---|---|---|---|
| Πάχος PCB: | 0.83.0mm | Πλεονέκτημα: | Εύκολος προγραμματισμός |
| Τέμνουσα ακρίβεια: | ±0.05mm | τυποποιημένο μέγεθος PCB: | 400X400mm |
| Καθοδηγώντας κομμάτι: | Dia 0.82.5mm | Εγχειρίδιο χρηστών: | 1pc |
| Πιστοποιητικό: | CE | Όνομα προϊόντων: | Μηχανή δρομολογητών PCB Benchtop |
| Υψηλό φως: | Δρομολογητής πιστοποιητικών PCB Depaneling CE,δρομολογητής PCB Depaneling 400x400mm,μηχανή δρομολογητών PCB 500mm/s Benchtop |
||

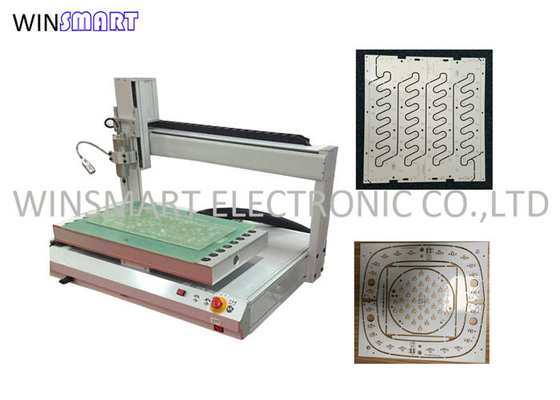

Μηχανή PCB Depaneling μηχανών αξόνων μηχανών δρομολογητών PCB Benchtop
Εισαγωγή μηχανών δρομολογητών PCB Benchtop:
Αυτή η μηχανή δρομολογητών πάγκος-ανώτατου PCB επιτραπέζιων τύπων είναι χρησιμοποιημένες τοπικές μηχανή αξόνων εμπορικών σημάτων και ηλεκτρική σκούπα. Ο κόπτης άλεσης θα χρησιμοποιηθεί για την κοπή PCB, και είναι διαθέσιμος για τους πίνακες PCB αργιλίου. Οι διαφορετικοί κόπτες διαμέτρων είναι διαθέσιμοι για τις διαφορετικές ενώσεις άλεσης διάστασης. Τα προσαρμοσμένα γίνοντα κοu'φώματα εξασφαλίζουν ομαλή και ακριβή κοπή για να προστατεύσουν τα συστατικά.
Χαρακτηριστικά γνωρίσματα μηχανών δρομολογητών PCB Benchtop:
1. Ο πάγκος-τοπ ενιαίος δρομολογητής επιτραπέζιου PCB με επιταχύνεται στις ταχύτητες 100mm/s και προσδιορισμού θέσης 500mm/s.
2. Κιβώτιο διδασκαλίας για τον προγραμματισμό, εύκολο στο πρόγραμμα για τα νέα προϊόντα.
3. Υψηλός - το σύστημα ποιοτικών αξόνων επιτρέπει στο σύστημα για να επιταχύνει και να επιβραδυνθεί γρήγορα, μειώνοντας το χρόνο συγχρονισμού και αυξάνοντας την παραγωγικότητα διατηρώντας τη υψηλή ακρίβεια. Αυτή η μονάδα είναι οικονομικώς αποδοτική, η επιτραπέζια διάσταση εργασίας θα μπορούσε να προσαρμοστεί σύμφωνα με τους πίνακες PCB του πελάτη.
4. Χαμηλότερη πίεση κοπής.
5. Ομαλή εξέχουσα θέση.
6. Εύκολη λειτουργία όταν αλλάζουν τα προϊόντα.
7. Τα κοu'φώματα προσαρμόζονται καμένος για τέλεια.
Προδιαγραφή μηχανών δρομολογητών PCB Benchtop:
| Πρότυπο | SMTDR300 |
| Μηχανή συστημάτων κίνησης | σερβο/stepper μηχανή |
| Άξονας | εσωτερικός/εισαγόμενος άξονας |
| Τέμνουσα απόδοση | 500mm/s |
| Επανάληψη συστημάτων κίνησης | ± 0.02mm |
| Τέμνουσα ταχύτητα | Ο Max 100mm/S εξαρτάται από την υλική και τέμνουσα ποιότητα PCB |
| Ψήφισμα | ±0.01mm |
| Κτύπημα XYZ | 400 X400 Χ 100mm (πρότυπα) |
| Προσδιορισμός θέσης PCB | ειδικό ή τυποποιημένο προσάρτημα |
| Διαχειριζόμενη μέθοδος | χειρωνακτικός τρόπος |
| Πάχος του πίνακα κυκλωμάτων | 0.4mm4mm |
| Δύναμη αξόνων | 0,5 KW |
| Ταχύτητα αξόνων | 40.000 περιστροφές/λεπτό |
| Μέγεθος μηχανών | 650x550x500mm |
| Βάρος | 75KG |
Προφυλάξεις μηχανών δρομολογητών PCB Benchtop:
1. Αφότου ολοκληρώνεται η εργασία, εξασφαλίστε για να κόψετε την παροχή ηλεκτρικού ρεύματος, να καθαρίσετε επάνω τα τέμνοντα απόβλητα πινάκων, και να εξασφαλίσετε την καθαριότητα της μηχανής δρομολογητών PCB.
2. Δώστε προσοχή στα κομμάτια μηχανών και δρομολόγησης αξόνων για να εξασφαλίσετε την αποτελεσματική εφαρμογή.
3. Δώστε προσοχή στη συντήρηση των εργαλείων. Όταν τα εργαλεία είναι έξω - - υπηρεσία για πολύ καιρό, αφαιρέστε τα εργαλεία και εφαρμόστε το πετρέλαιο μηχανών για τη συντήρηση.
4. Ελέγξτε τη στερέωση κάθε βίδας αυτής της μηχανής δρομολογητών PCB κάθε μέρα.
