Λεπτομέρειες:
|
Τύπος PCB: | Πίνακες ετικεττών | Υλικό PCB: | FR4, MCPCB, FPC |
---|---|---|---|
Πάχος PCB: | 0.13mm | συσκευασία: | Περίπτωση κοντραπλακέ |
Ακρίβεια: | ±0.05mm | Όνομα: | Punching PCB Depaneling |
Υψηλό φως: | μηχανή PCB Depaneling 3mm,FR4 μηχανή PCB Depaneling,Punching PCB Depaneling μηχανή |
4.Automatic προσανατολισμένος προς τον κύλινδρο Punching PCB Depaneling προαιρετικός τόνος 8-30

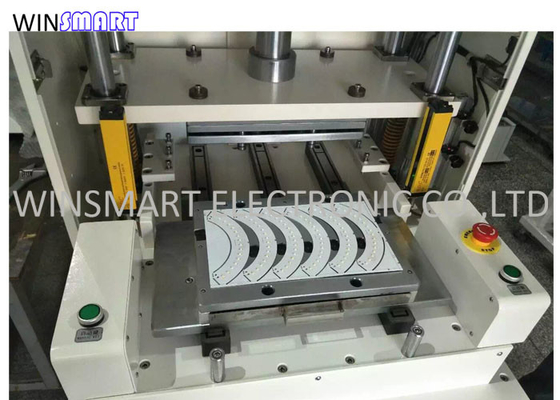

Punching PCB Depaneling επισκόπηση:
Σχεδιάζεται για PCB/FPC που συνδέεται με τα σημεία και τις τρύπες γραμματοσήμων, έχει υψηλής αποδοτικότητας σφράγισης και punching ακρίβειας την επίδραση. Είναι μόνο εγγύηση σκίζοντας FPC, παραμόρφωση PCB στην τρέχουσα αγορά.
Η ελάχιστη τέμνουσα ακρίβειά της είναι ±0.05mm για ειδικό λεπτό PCBs. Η ανώτατη περιοχή εργασίας είναι 460*320mm.
Punching PCB Depaneling χαρακτηριστικά γνωρίσματα:
1. Διπλός διακόπτης δύο έναρξη δράσης χεριών.
2. Εξοπλίζεται με το slideway του χαμηλότερου κύβου μέσα έξω, και χαμηλότερο κύβο αυτόματα μέσα έξω, έτσι το προϊόν είναι κατάλληλο και ασφαλές να πάρει και να τοποθετήσει.
3. Ο διακόπτης στάσεων έκτακτης ανάγκης, προσδιορίζει τα προβλήματα και το έγκαιρο κλείσιμο.
4. Πόρτες, εγκατάσταση και ανάθεση ασφάλειας της φόρμας για να αποφύγουν τα απομακρυμένος χέρια. (Κανονική λειτουργία χωρίς εργασία πορτών ασφάλειας doesnot).
5. Θέτοντας λειτουργία πίεσης αέρα ασφάλειας, συναγερμός για την υπέρβαση του ορίου. Αυτόματος υπολογισμός, κλείσιμο πέρα-ορίου.
7. Η εσωτερική πίεση παρήγαγε όταν ο πίνακας κοπής σε ένα ελάχιστο και για να αποφύγει το ράγισμα του κασσίτερου.
8. Κατάλληλος για πολύ τους πίνακες μεγάλης ποσότητας.
Punching PCB Depaneling χαρακτηριστικό:
1.Depaneling PCB/FPC με τη βοήθεια punching των κύβων, για να αποφύγει micro-cracks που προκαλούνται από το εγχειρίδιο.
2.Cast πλαίσιο σιδήρου για την ακαμψία. Punching οι κύβοι είναι μεταβλητοί. Εύκολη οργάνωση punching των κύβων.
3.Moveable χαμηλότερος κύβος για τον εύκολο κύβο φόρτωσης και unloadingPCB διατρήσεων| Κύβος FPC| Φόρμα διατρήσεων PCB| Φόρμα FPC.
4. Ο εξοπλισμός είναι καθολικός. Οι διάφορες φόρμες μπορούν να αντικατασταθούν, και η αλλαγή των φορμών είναι κατάλληλη και γρήγορη.
Punching PCB Depaneling προδιαγραφή:
Περιοχή εργασίας | 460*320mm |
Πίεση εργασίας | 0.45-0.7Mpa |
Τέμνουσα ακρίβεια | ±0.05mm |
Το κύκλος ζωών | 7-15 δευτερόλεπτα |
Παραγωγή | 8T |
PCB/FPC πάχος | 0.083.5MM |
PCB/FPC υλικό | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
Τέμνων τρόπος | Punching |
Προσάρτημα διατρήσεων | Σχεδίαση κύβων (φόρμα) |
Λειτουργώντας ιδιοκτησία |
Η επίδειξη LCD, καταγράφει αυτόματα τον αριθμό επεξεργασμένα προϊόντα, αυτόματο punching |
Λιμένας μετάδοσης | Διεθνές πρότυπο |
Γλώσσα λειτουργίας | Αγγλικά |
Κτύπημα | 50MM |
Ύψος φορμών | 170MM |
Δύναμη | 380/220V |
Θρυαλλίδα | 3A |
Διάσταση μηχανών | 820x740x1750mm |
Βάρος μηχανών | 680kgs |
Punching PCB Depaneling εφαρμογή:
Ισχύστε για τη μεγάλη ποσότητα καθοδηγημένο πινάκων και FPC PCB FR4 και αργιλίου.
