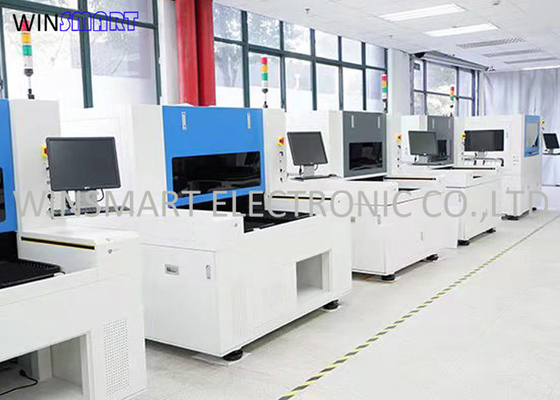

Κοπή χωρίς μηχανική μηχανή Depaneling λέιζερ πίεσης UV για το PCB FPC

Κοπή χωρίς μηχανική μηχανή Depaneling λέιζερ πίεσης UV για το PCB FPC
Κοπή χωρίς μηχανική μηχανή Depaneling λέιζερ πίεσης UV για το PCB FPC Κοπή χωρίς μηχανική μηχανή Depaneling λέιζερ πίεσης UV για το PCB FPC

Μεγάλες Εικόνας :  Κοπή χωρίς μηχανική μηχανή Depaneling λέιζερ πίεσης UV για το PCB FPC

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Winsmart
Πιστοποίηση: CE
Αριθμό μοντέλου: SMTL300
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: USD1-150K/set
Συσκευασία λεπτομέρειες: Περίπτωση κοντραπλακέ
Χρόνος παράδοσης: 5-30 ημέρες
Όροι πληρωμής: L/C, T/T, Western Union
Δυνατότητα προσφοράς: 100 σύνολα το μήνα

Κοπή χωρίς μηχανική μηχανή Depaneling λέιζερ πίεσης UV για το PCB FPC

περιγραφή
Υπηρεσία μεταπώλησης: το 7/24 ωρών υποστηρίζει on-line Λέιζερ: UV
Περιοχή εργασίας: 300X300mm Τύπος PCB: Β-αποτέλεσμα και ετικέττα
Εξουσιοδότηση: 1 έτος Όνομα: UV κοπή PCB λέιζερ
Υψηλό φως:

UV μηχανή Depaneling λέιζερ FPC

,

UV μηχανή Depaneling λέιζερ PCB

,

μηχανή PCB Depaneling λέιζερ 300mm

UV κοπή PCB λέιζερ χωρίς μηχανική πίεση για FPC/PCB Depaneling





UV τέμνουσες εφαρμογές PCB λέιζερ:

FPC και μερικά σχετικά υλικά, άκαμπτος-ευκίνητη κοπή PCB FPC/PCB/, κοπή ενότητας καμερών



UV τέμνοντα πλεονεκτήματα PCB λέιζερ:

Καμία μηχανική πίεση στα υποστρώματα ή τα κυκλώματα

Κανένα κόστος ή αναλώσιμο σχεδίασης.

Μεταβλητότητα – δυνατότητα να αλλαχτούν οι εφαρμογές με απλά να αλλάξει τις τοποθετήσεις

Καθοδηγητική αναγνώριση – ακριβέστερη και καθαρή περικοπή

Η οπτική αναγνώριση πριν από τη διαδικασία PCB depaneling/singulation αρχίζει. Το λέιζερ CMS είναι μια από τις λίγες επιχειρήσεις για να παρέχει αυτό το χαρακτηριστικό γνώρισμα.

Δυνατότητα στο depanel ουσιαστικά οποιοδήποτε υπόστρωμα. (Rogers, FR4, ChemA, τεφλόν, κεραμική, αργίλιο, ορείχαλκος, χαλκός, κ.λπ.)

Εξαιρετικές ανοχές ποιοτικής εκμετάλλευσης περικοπών τόσο μικρές όπως < 50="" microns="">

Κανένας περιορισμός σχεδίου – δυνατότητα να κοπεί ουσιαστικά και να ταξινομηθεί ο πίνακας PCB συμπεριλαμβανομένων των σύνθετων περιγραμμάτων και οι πολυδιάστατοι πίνακες



UV τέμνουσες προδιαγραφές PCB λέιζερ:

Δύναμη 380V εναλλασσόμενο ρεύμα, 50Hz, 20A
Συμπιεσμένος αέρας Συμπιεσμένος αέρας
Διάσταση μηχανών 1450 (L) x1350 (W) x1665 (Χ) χιλ.
Διάστημα εγκατάστασης 3000x3000x2500mm
Βάρος μηχανών 2000kgs
Περιβαλλοντική θερμοκρασία 22 ~ 25 ℃
παραλλαγή θερμοκρασίας μέσα σε ± 1 ℃/24hr
περιβαλλοντική υγρασία μέσα σε 40% ~ 70% (καμία προφανής συμπύκνωση δεν επιτρέπεται)
Χωρίς σκόνη βαθμός 100000 ή καλύτερα
κατανάλωση ισχύος 6KW
Τέμνον πλάτος ≤ 50mm × 50mm
Τέμνοντα υλικά το σύνολο έκοψε/περικοπή μισού του PCB/FPC, LCP/της κόλλας και άλλων σχετικών υλικών
Τέμνον πάχος ≤ 3mm
Τέμνουσα ταχύτητα ≤ 3000mm/S
Γενική ακρίβεια κατεργασίας ≤ 30um
Σχέδιο επεξεργασίας ευθεία γραμμή, κάθετος, καμπύλη, ανομαλήα, κ.λπ.





UV λέιζερ πηγή λέιζερ PCB τέμνουσα:

Λέιζερ 355nm ελαφρύ λέιζερ νανοδευτερολέπτου κυμάτων
Επαναληπτική συχνότητα 50-150khz
Λέιζερ Powe Το UV 15W@30KHz
Πλάτος σφυγμού < 20ns="">
Ενεργειακή σταθερότητα < 3="">
Ποιότητα μ ² ακτίνων < 1="">
Τρόπος 2500mm/S



UV τέμνοντα χαρακτηριστικά γνωρίσματα PCB λέιζερ:

1. Αποτελεσματικά ελέγξτε την επίδραση θερμότητας επεξεργασίας, και βελτιώστε την κατάρρευση ακρών και τη θερμική επίδραση του προϊόντος.

2. Υψηλός - ποιοτικό λέιζερ, καμία επεξεργασία επαφών, κανένα σάλιασμα και σάλιασμα μετά από την κοπή. Το ώριμο σύστημα διαδικασίας μπορεί ακριβώς να υπολογίσει και να τέμνει τη γραφική παράσταση, και να πραγματοποιήσει τη διαδικασία τις παραμέτρους και τη γραφική παράσταση.

3. Καμία πίεση, τέμνουσα ακρίβεια ±5μm.

4. Αρχείο εισαγωγών gerber για την εύκολη λειτουργία. Η κοπή αλλοδαπών/γραμμών είναι διαθέσιμη.

5. Μη-επαφή, ομαλή εξέχουσα θέση.
