Λεπτομέρειες:
|
| PCB: | Πίνακες ετικεττών | Υλικό PCB: | FR4, αργίλιο |
|---|---|---|---|
| Πάχος PCB: | 0.83.0mm | Βίντεο επιθεώρησης: | Παρεχόμενος |
| Τέμνουσα ακρίβεια: | ±0.05mm | CE: | Ναι |
| Περιοχή εργασίας: | 350x400mm | Τέμνουσα ταχύτητα: | 1-100mm/s |
| Ηλεκτρική σκούπα: | Κατώτατο σημείο ή κορυφή | Όνομα προϊόντων: | Ελεγχόμενη PC μηχανή PCB Depaneling |
| Υψηλό φως: | μηχανή PCB Depaneling 0.8mm,Ελεγχόμενη PC μηχανή PCB Depaneling,Μηχανή δρομολογητών PCB Depaneling ετικεττών |
||

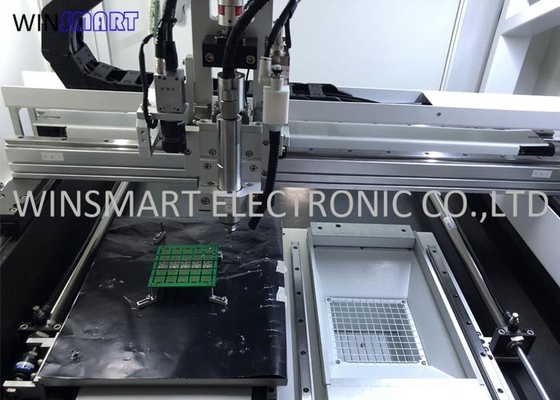

Ελεγχόμενη PC μηχανή PCB Depaneling, PCB Sigulation για τους πίνακες PCB ετικεττών
Ελεγχόμενη PC εισαγωγή μηχανών PCB Depaneling:
Η depaneling μηχανή δρομολογητών PCB είναι μια μηχανή που χρησιμοποιείται για να χωρίσει τους ανώμαλους πίνακες PCB που συνδέονται με τις τρύπες γραμματοσήμων. Επίσης γνωστός ως τέμνουσα μηχανή καμπυλών PCB, μηχανή διαχωριστών PCB τρυπών γραμματοσήμων, δρομολογητής PCB, depaneling μηχανή δρομολογητών PCB. Είναι μια σημαντική διαδικασία στη διαδικασία παραγωγής PCB. Και αναφέρεται στην κοπή της γραφικής παράστασης που απαιτείται από τον πελάτη μέσω του κομματιού σύμφωνα με το πρόγραμμα επεξεργασίας που σχεδιάζεται από το έργο. Όταν ο κόπτης άλεσης φοριέται σε κάποιο βαθμό, θα σπάσει το μαχαίρι και θα οδηγήσει στη διαρροή. Εάν ο πίνακας παραγωγής με το καλό κομμάτι δεν παραδίδεται στον πελάτη σύμφωνα με τις απαιτήσεις του πελάτη, PCBA (ο τυπωμένοι πίνακας κυκλωμάτων + η συνέλευση αναφέρονται σε ολόκληρη τη διαδικασία του κενού πίνακα PCB που περνά μέσω SMT και έπειτα της σύνδεσης εμβύθισης) δεν μπορεί να εγκατασταθεί επιτυχώς στο προϊόν, με συνέπεια τη διάλυση PCBA.
Ελεγχόμενη PC μηχανή Advantanges PCB Depaneling:
1. Ο διπλός πίνακας, κομμάτια δρομολόγησης λειτουργεί όλη την ώρα, βελτιώνοντας την παραγωγικότητα.
2. Συνεχής κοπή χωρίς διακοπή κατά τη διάρκεια της φόρτωσης και της εκφόρτωσης.
3. Το υψηλής ποιότητας περιστρεφόμενο σύστημα άξονων επιτρέπει στο σύστημα για να επιταχύνει και να επιβραδυνθεί γρήγορα, να μειώσει το χρόνο συγχρονισμού, να βελτιώσει την παραγωγικότητα και να διατηρήσει τη υψηλή ακρίβεια.
4. Υψηλής ποιότητας υλικό χρήσης για να εξασφαλίσει την υψηλές ακαμψία και τη υψηλή επίδοση.
5. Όλες οι βίδες οδηγών καλύπτονται για να αποτρέψουν τη σκόνη και το ρύπο από την είσοδο, ώστε να βελτιωθούν η ζωή υπηρεσιών και η απόδοση του περιστρεφόμενου άξονα.
Ελεγχόμενα PC χαρακτηριστικά γνωρίσματα μηχανών PCB Depaneling:
1. Πίνακες δύο-φωτογραφικών διαφανειών για την παραγωγή μεγάλης ποσότητας. Και έχει τη χαμηλότερη πίεση για να προστατεύσει PCBA για να εξασφαλίσει ομαλή εξέχουσα θέση.
2. Η εισαγόμενοι μηχανή και ο άξονας χρησιμοποιούνται για το χωρίς θόρυβο σκοπό.
3. Το προαιρετικό ανώτατο και κατώτατο κενό που καθαρίζει sytem είναι διαθέσιμο για τις απαιτήσεις των διαφορετικών πελατών.
4. Υψηλός - ποιοτικό CCD σύστημα για να εξασφαλίσει ακριβή κοπή.
5. Ο εύκολος και απλός προγραμματισμός, τα κομμάτια δρομολόγησης και η τέμνουσα ταχύτητα είναι διευθετήσιμοι.
Προδιαγραφές μηχανών δρομολογητών PCB κοπτών άλεσης PCBA:
| Συνολικά | |
| Διαστάσεις (W*D*H) | 1150mm*1250mm*1325mm |
| Βάρος | 750KG |
| Όφσετ ύψους | 60~110mm |
| Χειριστής | |
| Τύπος μηχανών | Σειρά JiaBao |
| Επανάληψη προσδιορισμού θέσης | 0.001mm |
| Περιοχή εργασίας άξονα (ανώτατη) | 870mm*450mm*50mm |
| Σταθμός εργασίας | |
| Σταθεροποίηση PCB | πρότυπα, ειδίκευση |
| Φόρτωμα και εκφόρτωμα PCB | χειρωνακτικός |
| Μέγεθος PCB (ανώτατο) | 350*400mm |
| PCB πυκνά (ανώτατος) | 5mm |
| Fixturing | |
| Ακαμψίας | Προσαρμοσμένος κάνετε το προσάρτημα |
| Σταθεροποίηση Fixturing | μηχανήματα |
| Μηχανή αξόνων | |
| Δύναμη | 40W |
| Άξονας | 60000rpm/min |
| Προστατεύστε | μόνη/ψύξη αέρα |
| Κόπτης αλλαγής | Ειδίκευση |
| Ικανότητα δρομολόγησης | |
| Τέμνουσα ταχύτητα (μέγιστο) | 100mm/s |
| Οδηγώντας ταχύτητα (μέγιστο) | 3000mm/s |
| Ακρίβεια της κοπής | 0.01mm |
| Κενό σύστημα | |
| Κενή δύναμη | 3.5KW εναλλασσόμενο ρεύμα 380V |
| Κενό | βαρίδι |
| Χρησιμότητες | |
| Δύναμη | 2.0KW AC380V |
| Παροχή αέρα | 4-6KG/cm2 |
| Προγραμματισμός | |
| Το πρόγραμμα εκδίδει | Ευθύγραμμος |
| Η λειτουργία εκδίδει | Γραμμή, τόξο, circula, u-καμπύλη |
| Αποθήκευση προγράμματος | HDD |
| Σύστημα εικόνας | Χρώμα CCD SONE |
| όφσετ κοπτών άλεσης | ΑΥΤΟΜΑΤΟΣ |
| Κενή οργάνωση | ΑΥΤΟΜΑΤΟΣ |
| Όργανα ελέγχου λειτουργίας | |
| Iindicator | Κράτος μηχανών Iindicator |
| έλεγχος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, η χρήση της χρονικής δοκιμής |
| Η μηχανή προστατεύει | Έχετε την υπερθέρμανση, υπερφορτώστε, λειτουργία προστασίας χαμηλής τάσης |
| μηχανή πέρα από τον έλεγχο φόρτωσης | Έχετε την υπερφόρτωση, η γραμμή είναι λειτουργία προστασίας κανονικής, χαμηλής τάσης |
| Χρησιμοποιήσιμος χρόνος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, |
| Στατιστική στοιχείων | Χωριστό πρότυπο πινάκων, που χωρίζει την αρίθμηση, διαφορετικές μετρώντας μέθοδοι |
| Αρχείο λάθους | Το λογισμικό καταγράφει αυτόματα όλη τη μνήμη συναγερμών των μηχανών |
| ΙΙΙ. ακρίβεια | |
| Ακρίβεια άξονα | 0.001mm |
| Τέμνουσα ακρίβεια | 0.1mm |
| IV. ασφάλεια | |
| Η περιοχή εργασίας προστατεύει | Με την τέσσερα σφραγισμένη προστασία |
| Αισθητήρας πορτών | Μπροστινό και πίσω μέρος αισθητήρας μικροδιακοπτών πορτών ασφάλειας (προαιρετικός) |
| Κουμπί στάσεων ανάγκης | |
| Ηλεκτρική σκούπα | |
| Διηθητήρας | Κάθετο κιβώτιο |
| Διαστάσεις κιβωτίων σκόνης | 730mm×640mm×1700mm |
| Ισχύς τάσης | AC380V 50HZ, 2.2KW, 3HP |
| Θόρυβος | Κάτω από 75db |
| Διαστάσεις εισαγωγών αέρος/εξόδου | 6 ίντσες inches/8 |
| Σκοινί δύναμης | 5X2.52 |
| Τσάντα φίλτρων υψηλής πυκνότητας | 16PCS |
