Λεπτομέρειες:
|
| PCB Conection: | Ενώσεις άλεσης | Πάχος PCB: | 0.43.5mm |
|---|---|---|---|
| Άξονας: | SycoTec 60000RPM | Τέμνουσα ακρίβεια: | ±0.05mm |
| Ενιαίος πίνακας: | 410x460mm | όνομα: | Μηχανή άλεσης PCB |
| Υψηλό φως: | Κατώτατο σημείο που κόβει τη μηχανή δρομολογητών PCB,Σταθερή μηχανή δρομολογητών PCB,μηχανή άλεσης PCB 410x460mm |
||

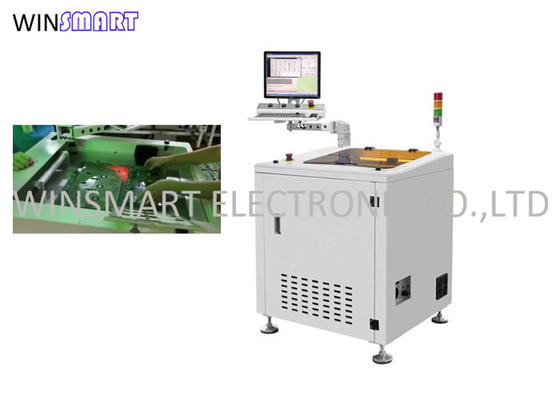

Κατώτατο σημείο που κόβει τη σταθερή μηχανή δρομολογητών PCB, μηχανή άλεσης PCB 410x460mm
Εισαγωγή μηχανών άλεσης PCB:
Προκειμένου να βελτιωθεί η παραγωγή του τυπωμένου πίνακα κυκλωμάτων (PCB) η κατασκευή και η γραμμική ταχύτητα της επιφάνειας τοποθετούν (SMT), ο τυπωμένος πίνακας κυκλωμάτων σχεδιάζεται συνήθως ως μεγάλος πίνακας, ο οποίος θα διαιρεθεί σε πολλούς μικρότερους ενιαίους μικρούς πίνακες PCB με τη χρησιμοποίηση του depaneling εξοπλισμού μηχανών PCB στο τελικό προϊόν. Αυτός ο μεγάλος πίνακας PCB μπορεί να κληθεί επιτροπή. Αυτή η μεγάλη επιτροπή διαιρείται σε μικρά κομμάτια. Στις διαφορετικές διαδικασίες προϊόντων, μπορεί να διαιρεθεί μετά από SMT, μετά από τις ICT, μετά από να ενώσει στενά την μέσω-τρύπα SMT, ή πριν από τη συνέλευση τελικών προϊόντων.
Εφαρμογή μηχανών άλεσης PCB:
Χρησιμοποιημένος για το καθοδηγημένο singulation επιτροπής PCB με τη χαμηλότερη πίεση σε πολλές βιομηχανίες.
Χαρακτηριστικά γνωρίσματα μηχανών άλεσης PCB:
Αυτή η μηχανή είναι προαιρετική ενιαία/διπλή πλατφόρμα, για την ανώτατη διάσταση 410*460mm επιτροπής. Έχει το σύστημα PC και CCD για την ακριβή κοπή, εύκολη για τα προγράμματα. Είναι εύκαμπτο για το διαφορετικό τύπο πινάκων PCB με τη συλλογή κατώτατης σκόνης χωρίς σάλιασμα.
Προδιαγραφή μηχανών άλεσης PCB:
| Πρότυπος αριθμός | SMTR17 |
| Μέγεθος μηχανών | 850 (L) Χ 750 (W) Χ 1455 (Χ) χιλ. |
| Τάση | 380V/50Hz, 2.5KW |
| Ανώτατο μέγεθος PCB | 410x460mm (ενιαίος πίνακας), 260x310mm (διπλός πίνακας) |
| Πάχος PCB | 0.45mm |
| Τρόπος σίτισης | Χειρωνακτικός |
| Προσδιορισμός θέσης PCB | Προσαρμοσμένο προσάρτημα |
| Προγραμματισμός | Διδασκαλία οράματος, ευθύγραμμος προγραμματισμός |
| Τέμνων άξονας | SycoTec 60000rpm/min (πρότυπα) |
| Δροσίζοντας τύπος | Μόνη ψύξη |
| Τρόπος συλλογής σκόνης | Κατώτατη συλλογή |
| Τέμνουσα ταχύτητα | 1-100mm/s |
| Επαναλάβετε την ακρίβεια | ±0.01mm |
| Καθοδηγώντας κομμάτι | 0.8-3.0 διάμετρος, σωστή περιστροφή |
| Επαναλάβετε την ακρίβεια | ±0.02mm |
| Σύστημα ελέγχου | Βιομηχανικό PC |
| Άξονας | Γερμανία SycoTec 4015HY |
| Έλεγχος κινήσεων | πίνακας ελέγχου κινήσεων 4 άξονα |
| Βίδα μολύβδου | C5 αλέθοντας μόλυβδος βιδών |
| Κάμερα | Greay κάμερα απεικόνισης 40W της Γερμανίας |
| LCD | 17 ίντσα |
