Λεπτομέρειες:
|
Υλικό PCB: | FR4, MCPCB | Οδηγημένος: | Μηχανή |
---|---|---|---|
Μήκος κοπής: | 400-1200mm | Τέμνουσα ταχύτητα: | Διευθετήσιμος |
Προαιρετικός: | Μεταφορέας για τη συλλογή PCB | Όνομα: | Οικονομικός διαχωριστής PCB αργιλίου |
Υψηλό φως: | FR4 μηχανή διαχωριστών PCB αργιλίου,μηχανή διαχωριστών PCB 1200mm,Διευθετήσιμος αυτόματος κόπτης PCB Depaneling |

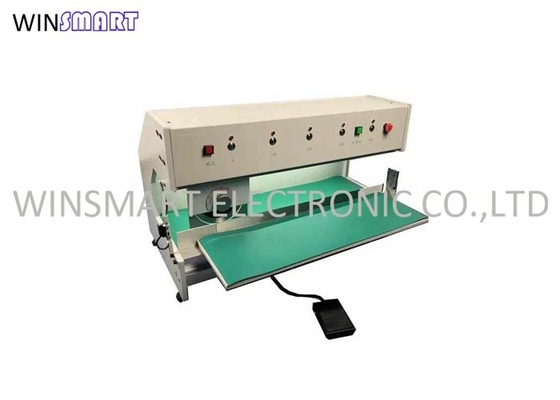

4001200mm οικονομική αυτόματη μηχανή διαχωριστών PCB FR4 και αργιλίου
Η οικονομική αυτόματη μηχανή διαχωριστών PCB FR4 και αργιλίου λειτουργεί:
Προκειμένου να βελτιωθεί η παραγωγή του τυπωμένου πίνακα κυκλωμάτων (PCB) η κατασκευή και η γραμμική ταχύτητα της επιφάνειας τοποθετούν (SMT), ο τυπωμένος πίνακας κυκλωμάτων σχεδιάζεται συνήθως ως μεγάλος πίνακας, ο οποίος θα διαιρεθεί σε πολλούς μικρότερους ενιαίους μικρούς πίνακες PCB με τη χρησιμοποίηση του depaneling εξοπλισμού μηχανών PCB στο τελικό προϊόν. Αυτός ο μεγάλος πίνακας PCB μπορεί να κληθεί επιτροπή. Αυτή η μεγάλη επιτροπή διαιρείται σε μικρά κομμάτια. Στις διαφορετικές διαδικασίες προϊόντων, μπορεί να διαιρεθεί μετά από SMT, μετά από τις ICT, μετά από να ενώσει στενά την μέσω-τρύπα SMT, ή πριν από τη συνέλευση τελικών προϊόντων.
Οικονομικά αυτόματα χαρακτηριστικά γνωρίσματα μηχανών διαχωριστών PCB FR4 και αργιλίου:
1. Ελεγχόμενος από το πρόγραμμα μικροϋπολογιστών, κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας σχέδιο, υψηλή ακρίβεια και με το καλό stablity.
2. Η τέμνουσα ταχύτητα διευθετήσιμη, έχει δύο επιλογές: 500mm/s και 300mm/s, εάν ο πελάτης θέλει να θέσει άλλη ταχύτητα, μπορούμε να προσαρμόσουμε για τον πελάτη.
3. Το μήκος χωρισμού μπορεί να προγραμματιστεί: 0100200300400MM
4. Το τέμνον υλικό PCB πρέπει με προ-σημειωμένος να αυλακώσει,
Κατά τη λειτουργία, βάλτε το PCB που τοποθετείται με το προ-σημειωμένο αυλάκι του επάνω στη γραμμική λεπίδα, όταν πιέζεται το πόδι swith, ο μεταφορέας λεπίδων με τις κυκλικές κινήσεις λεπίδων πέρα από το PCB, που χωρίζει το στις μεμονωμένες μονάδες.
5. Το λειτουργούν ύψος επιτροπής είναι διευθετήσιμο, από 050mm.
6. Περιστροφικό μαχαίρι διευθετήσιμο: 02mm. προκειμένου να ταιριάξει για το διαφορετικό πίνακα PCB ασθένειας και το διαφορετικό βάθος της προ-σημειωμένης β-περικοπής.
7. Για την ασφάλεια χειριστών, υπάρχουν ελαφριοί αισθητήρες λεπίδα-στάσης και μια ασπίδα ασφάλειας Plexiglas.
8. Πάχος πινάκων PCB: 0.23.2mm, βάθος β-περικοπών: 0.22mm. Μήκος PCB: 01300mm.
9. Το ανώτερο κυκλικό γραμμικό balde λεπίδων και κατώτατων σημείων όλη η εξαγόμενη μακράς διαρκείας λεπίδα χάλυβα, ανθεκτική, όταν η λεπίδα δεν είναι αιχμηρή, μπορεί να αλέσει 7-10 φορές, επαναλαμβανόμενη χρήση.
Οικονομικές αυτόματες προδιαγραφές μηχανών διαχωριστών PCB FR4 και αργιλίου:
Πρότυπο | SMTAD5 |
Διάσταση μηχανών | L740*W550*H460 |
Ανώτατο τέμνον μήκος | 400mm |
Υλικό PCB | FR4, MCPCB |
Τέμνουσα ταχύτητα | 300mm/s ή 500mm/s |
Πάχος PCB | 0.62.0mm |
Δύναμη | 220/110V |
Βάρος μηχανών | 60kgs |
Οικονομική αυτόματη εφαρμογή μηχανών διαχωριστών PCB FR4 και αργιλίου:
