Λεπτομέρειες:
|
Έγκριση CE: | Ναι | Εξουσιοδότηση: | 1 έτος |
---|---|---|---|
Τάση: | 220V/110V | Τρόπος: | Πλήρης αυτόματος |
Max Panel: | 300x300mm (μπόρεσε να προσαρμοστεί καμένος) | Όνομα: | Πλήρες αυτόματο PCB Depanelizer β-περικοπών |
Υψηλό φως: | Τα πλήρη αυτόματα Β κόβουν το PCB Depanelizer,Τα ευθύγραμμα Β κόβουν το PCB Depanelizer,Ευθύγραμμη μηχανή Depaneling περικοπών Β |

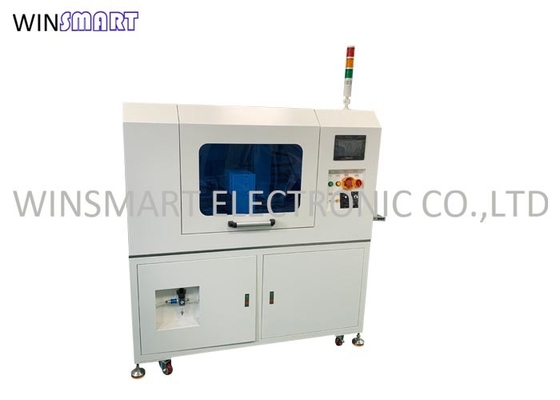

Πλήρης αυτόματη β-περικοπών μηχανή Depaneling β-περικοπών PCB Depanelizer ευθύγραμμη
Πλήρη αυτόματα χαρακτηριστικά γνωρίσματα PCB Depanelizer β-περικοπών:
1. Μια ενιαία ομάδα πολλαπλάσιων κοπτών μπορεί να διαιρεθεί αυτόματα, και οι διαφορετικοί κόπτες μπορούν να γίνουν σύμφωνα με τα διαφορετικά προϊόντα.
2. Εξοπλισμένος με την ακρυλική κάλυψη για να εξασφαλίσει ασφάλεια.
3. Το ηλεκτρικό μέρος ελέγχου μπορεί να επιλεχτεί στην ανθρώπου-μηχανής διεπαφή, κατάλληλη να ανοίξει ή να προστατεύσει.
4. Υπάρχει μια σκόνη που συλλέγει το δίσκο κάτω από τη φόρμα μαχαιριών.
5. Υιοθετήστε το τετραγωνικό πλαίσιο συγκόλλησης, σφραγίζοντας πιάτο μετάλλων φύλλων, ψήσιμο χρωμάτων χάλυβα στην επιφάνεια.
6. Κατάλληλος για όλες τις επιτροπές β-αυλακιού.
7. Υλικό Depaneling: FR4, MCPCB
Πλήρης αυτόματη προδιαγραφή PCB Depanelizer β-περικοπών:
Διάσταση μηχανών | Όνομα | Ευθύγραμμος διαχωριστής PCB β-περικοπών |
Διάσταση | 1500*800*1500mm | |
Βάρος | 600kgs | |
Χρώμα | Άσπρος | |
Απαιτήσεις χρήσης | Παροχή ηλεκτρικού ρεύματος | AC220V, 1800W |
Παροχή αέρα | 0.6MPa | |
Περιβάλλον | Καθαρός και ξηρός, αποφύγετε την υγρασία ή υψηλής θερμοκρασίας | |
Ελάχιστη απόσταση μεταξύ του συστατικού και της σημειώνοντας γραμμής | 1.5mm | |
Σειρά επιτροπής PCB | 12x12mm – 300x300mm | |
Ρύθμιση πορτών σίτισης | Σταθερή μπροστινή πλευρά, adjutable πίσω πλευρά | |
Ανώτατο συστατικό ύψος | Ανώτερος 35mm, κατώτατο σημείο 20mm | |
Λογισμικό | PLC | Τοπικό εμπορικό σήμα |
Ρύθμιση παραμέτρου | Ρύθμιση στην οθόνη αφής | |
Αποθήκευση | Διαθέσιμος για 50 προγράμματα | |
Οθόνη αφής | Εμπορικό σήμα της Ταϊβάν | |
Αισθητήρας | Omron | |
Προδιαγραφή λεπίδων | Υλικό | Υψηλός χάλυβας της Ιαπωνίας |
Άγγελος | 10-30 βαθμός | |
Χρόνος ζωής | 3.000.000 φορές | |
Ακρίβεια φορμών μαχαιριών | 0.1mm | |
Αντικαταστήστε το χρόνο φορμών μαχαιριών | 60 λεπτά | |
Άλλη λειτουργία | Λανθασμένη προστασία λειτουργίας | Αισθητήρας, λογισμικό |
Ασφαλής προστασία | Διακόπτης στάσεων έκτακτης ανάγκης | |
Δύναμη και κομμένη αέριο λειτουργία | Ναι | |
Μόνος - ελέγξτε τη λειτουργία | Χρονικός έλεγχος ξεκινήματος, έλεγχος ικανότητας, πληροφορίες ελαττωμάτων εξοπλισμού και αυτόματο σύστημα αποκλεισμού |
Πλήρη αυτόματα λειτουργώντας βήματα PCB Depanelizer β-περικοπών:
1. Ο ανώτερος μηχανισμός πινάκων στέλνει το PCBA στην προκαθορισμένη διαδρομή, η διαδρομή μεταφορών στέλνει το PCBA στην κορυφή του χαμηλότερου ευθέος μαχαιριού, των χαμηλότερων ευθειών ανόδων μαχαιριών, των ανώτερων ευθειών κινήσεων και των περικοπών μαχαιριών στην κατεύθυνση Υ έως ότου κόβονται όλες οι σημειώνοντας γραμμές Β στην κατεύθυνση Υ.
2. Οι χωρισμένοι πίνακες που κόβονται από τις ροές κατεύθυνσης Υ στις πολλαπλάσιες ομάδες πολλαπλάσιων κοπτών μέσω της διαδρομής, και η περικοπή PCB στην κατεύθυνση Χ είναι τελειωμένοι κάποτε.
3. Το ενιαίο χωρισμένο PCB αφορά τη ζώνη μεταφορέων απαλλαγής και ρέει στον πίσω σταθμό εργασίας.
4. Υπάρχει μια ηλεκτρική σκούπα κάτω από τον κύβο κοπτών της μηχανής για να απορροφήσει τη σκόνη.
