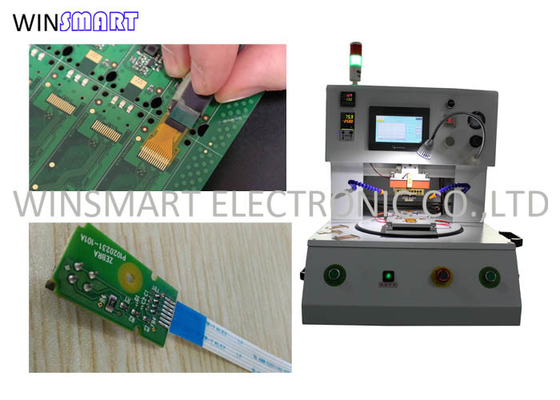

Ηλεκτρική μηχανή συγκόλλησης με σύστημα CCD

Περιγραφή μηχανής ζεστού μπαρ:

μηχανή συγκόλλησης θερμών ράβδων, γνωστή επίσης ως μηχανή συγκόλλησης θερμότητας ή μηχανή συγκόλλησης θερμότητας με παλμό,είναι ένα εξειδικευμένο εργαλείο που χρησιμοποιείται στην κατασκευή ηλεκτρονικών προϊόντων για την ακριβή και ελεγχόμενη συγκόλληση εξαρτημάτων σε πλακέτες εκτυπωμένων κυκλωμάτων (PCB).

Κύρια λειτουργίες της μηχανής ζεστών μπαρ:

1. Συναρμολόγηση ακριβείας: Οι μηχανές συγκόλλησης θερμών ράβδων παρέχουν ακριβή έλεγχο της θερμοκρασίας, του χρόνου και της πίεσης συγκόλλησης, με αποτέλεσμα ακριβείς και αξιόπιστες συνδέσεις συγκόλλησης σε PCB.

2. Υψηλή απόδοση: Τα μηχανήματα αυτά είναι ικανά να συγκολλήσουν με υψηλή ταχύτητα, καθιστώντας τα κατάλληλα για περιβάλλοντα παραγωγής μεγάλου όγκου όπου η αποτελεσματικότητα είναι κρίσιμη.

3. Συνεπή Αποτελέσματα: Διατηρώντας σταθερές παραμέτρους συγκόλλησης, οι μηχανές συγκόλλησης θερμών ράβδων παράγουν επαναλαμβανόμενα αποτελέσματα, εξασφαλίζοντας ομοιόμορφες αρθρώσεις συγκόλλησης σε πολλαπλά PCB.

4. Πολλαπλομορφία: Οι μηχανές συγκόλλησης θερμών ράβδων μπορούν να χρησιμοποιηθούν για τη συγκόλληση ποικίλων εξαρτημάτων, συμπεριλαμβανομένων των συσκευών επιφανειακής τοποθέτησης (SMD), των εξαρτημάτων διάτρησης, των συνδέσμων και άλλων,που τους καθιστά ευέλικτα εργαλεία στην κατασκευή ηλεκτρονικών συσκευών.

5. Μειωμένη έκθεση στη θερμότητα: Η τοπική θέρμανση που παρέχεται από τον θερμό τρόπο ελαχιστοποιεί την έκθεση στην θερμότητα των γύρω κατασκευαστικών στοιχείων, μειώνοντας τον κίνδυνο θερμικής βλάβης κατά τη διαδικασία συγκόλλησης.

Χαρακτηριστικά της μηχανής ζεστού μπαρ:

1Η μοναδική τεχνολογία θερμότητας παλμού παρέχει την ταχύτερη θέρμανση της κεφαλής συγκόλλησης.

2Προγραμματισμένη θερμοκρασία συγκόλλησης, ταχύτητα θέρμανσης και διάρκεια για ένα ευρύ φάσμα προϊόντων.

3Το θερμοσύνδεσμο στερεώνεται σε κοντινή απόσταση από την επιφάνεια εργασίας και τον θερμοτρόπο, παρέχοντας έτσι ακριβή έλεγχο ανάδρασης της θερμοκρασίας.

4. Κλειστός ρυθμιστής θερμοκρασίας PID με καθαρά ορατή οθόνη LED.

5Ο χρόνος συγκόλλησης μπορεί να προγραμματιστεί και ενεργοποιείται από τη θερμοκρασία.

6Ο πλωτός θερμοδιάτακτος εξασφαλίζει σταθερή πίεση και μεταφορά θερμότητας μεταξύ της κεφαλής του θερμοδιάτακτου και των μερών που πρέπει να ενωθούν.

7Προγραμματιζόμενος διακόπτης πίεσης με οθόνη LCD για ακριβή έλεγχο δύναμης.

8Το σύστημα κάμερας CCD με φακό μεγέθυνσης μπορεί να αναβαθμιστεί για τοποθέτηση με λεπτό βήμα.

Προδιαγραφές μηχανής ζεστών μπαρ:

Εφαρμογή σε μηχανή ζεστών μπαρ:

Συνήθως, δεν μπορούμε να χρησιμοποιήσουμε SMT + reflow φούρνο για τις συσκευές συγκόλλησης. αρχικά, μπορούμε να χρησιμοποιήσουμε σταθερή θερμοκρασία συγκόλλησης σίδερο για χειροκίνητη συγκόλληση, αλλά χειροκίνητη συγκόλληση έχει κάποια ελαττώματα,όπως ασυνεπής ικανότητα λειτουργίαςΗ πρέσα θερμού παλμού διαφέρει από το συγκόλλημα σταθερής θερμοκρασίας.Το παλμικό ζεστό πρέσο μπορεί να φτάσει στην απαιτούμενη θερμοκρασία τη στιγμή της ισχύος. Μόλις δεν υπάρχει τάση και στα δύο άκρα της κεφαλής πίεσης, η ψύξη του αέρα μπορεί γρήγορα να φτάσει στην θερμοκρασία δωματίου, και η κεφαλή πίεσης είναι επίπεδη, έτσι ώστε τα συγκολλημένα προϊόντα έχουν την ίδια εμφάνιση,σταθερή απόδοση και απλή λειτουργία.

Συντήρηση μηχανής ζεστών μπαρ:

Κεφαλή θερμότητας:

1. κάθε 5000 φορές εξέταση για τρύπες, παραμορφώσεις και ανισορροπίες

2. Κάθε 80000 φορές λειτουργία αντικατάσταση ζεστή πίεση κεφαλή

Θερμοσύνδεση: 1. Κάθε φορά που αλλάζει οπτική επιθεώρηση της συνθήκης σύνδεσης των συγκόλλησεων συγκόλλησης.

Εγκατάσταση:

1. Μετά από μακροχρόνια χρήση, ο φωτισμός θα συσσωρεύσει μερικές κηλίδες ριζίνας. Για να εξασφαλιστεί ότι η θερμή πίεση της ισορροπίας του κεφαλιού και μεταξύ του προϊόντος. Πρέπει να έχει καθημερινό καθαρισμό της επιφάνειας του φωτισμού.

2Κάθε 5000 φορές, ελέγξτε το βαθμό φθοράς.

3Κάθε 200.000 φορές αλλάζουμε το μαξιλάρι.
