Λεπτομέρειες:
|
| PCB: | FR4, FPC | Λέιζερ: | UV |
|---|---|---|---|
| Κατάσταση: | Κατασκευασμένο στην Κίνα, Νέο | Αναπόσπαστο εξάρτημα: | Προσαρμοσμένο |
| Έκθεση CE: | Υπό την προϋπόθεση | Ονομα: | Μηχανή PCB λέιζερ |
| Υψηλό φως: | Μηχανή PCB λέιζερ μη επαφών,Μηχανή PCB στερεάς κατάστασης UV λέιζερ,355nm μηχανή PCB Depaneling λέιζερ |
||

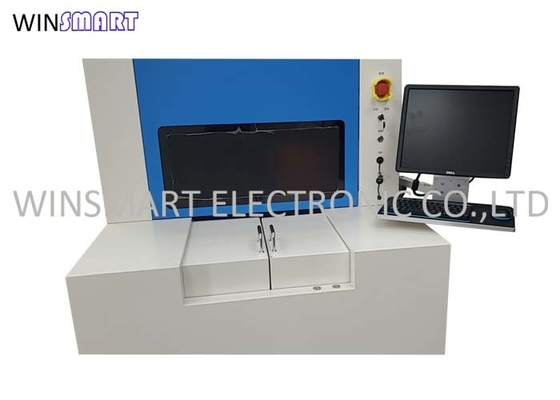

Μη-επαφής ±2μm Πλακέτα αποσυναρμολόγησης πλακών πλακέτας λέιζερ ακριβείας κοπής
Πλεονεκτήματα της μηχανής PCB λέιζερ:
Χωρίς σκόνη, καλή αγωγιμότητα σε PCB.
Χωρίς πίεση, ±5μm ακρίβεια κοπής
Θα μπορούσε να εισάγει αρχείο gerber για εύκολη λειτουργία
Διατίθεται κοπή Alien/line
Λεία κοπτική άκρη χωρίς επαφή
Αρχή λειτουργίας μηχανής PCB λέιζερ:
Χειροκίνητη/αυτόματη τροφοδοσία PCB/FPC στην πλατφόρμα -> Προσρόφηση κενού FPC/Προσαρμοσμένη επισκευή PCB -> Σημεία σάρωσης συστήματος CCD κάμερας -> Αυτόματη τοποθέτηση -> Εκτέλεση προγράμματος -> Κοπή με λέιζερ -> Ξεχωριστή συλλογή μονής PCB/FPC.
Χαρακτηριστικά μηχανής PCB λέιζερ:
Ελέγξτε αποτελεσματικά το αποτέλεσμα θερμότητας επεξεργασίας και βελτιώστε την κατάρρευση άκρων και τη θερμική επίδραση του προϊόντος.
Υψηλής ποιότητας λέιζερ, χωρίς επεξεργασία επαφής, χωρίς γρέζια και γρέζια μετά την κοπή.
Το ώριμο σύστημα διαδικασίας μπορεί να υπολογίσει και να τμηματοποιήσει με ακρίβεια τα γραφικά και να πραγματοποιήσει τη διαδικασία επεξεργασίας παραμέτρων και επεξεργασίας γραφικών
Πεδία εφαρμογής: pcb/fpc/pi/cpi/mpi/pcba/cof/cop/cob/fr4/lcp, κ.λπ.
Προδιαγραφές μηχανής PCB λέιζερ:
| Λέιζερ | λέιζερ UV στερεάς κατάστασης |
| Μήκος κύματος λέιζερ | 355 nm |
| Πηγή λέιζερ | UV 15W@30KHz |
| Ακρίβεια τοποθέτησης | ±2μm |
| Ακρίβεια επανάληψης | ±1μm |
| Περιοχή εργασίας | 300mmx350mm (προσαρμόσιμο) |
| Ταχύτητα σάρωσης | 2500mm/S |
| Ταχύτητα κοπής | Λιγότερο 2500mm/S |
| Διαδρομή κοπής | Γραμμή, Καμπύλη, Κύκλος, Εξωγήινος |
| Πίεση αέρα | 0,6-0,8MPa |
| Διάσταση | 1250x1250x1740mm |
| Βάρος | 1500 κιλά |
