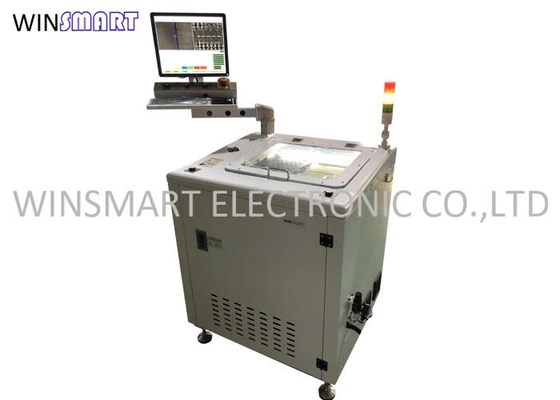

Μόνη ψύξη μηχανών κοπτών άλεσης PCB στάσεων μόνη

Οικονομικώς αποδοτική μηχανή δρομολογητών διαχωριστών PCB τύπων κοπτών άλεσης PCB στάσεων μόνη

Λειτουργία μηχανών κοπτών άλεσης PCB:

Η μηχανή κοπτών άλεσης PCB είναι ένα είδος εξοπλισμού που χρησιμοποιεί κυρίως τον κόπτη άλεσης που τρέχει με υψηλή ταχύτητα στο χωριστό πολυ συνδεδεμένο PCB σύμφωνα με την προ πορεία έκδοσης. Μπορεί να αντικαταστήσει τις χειρωνακτικές σπάζοντας ή κόβοντας ατέλειες της γ-περικοπής ή της ώθησης, να βελτιώσει την ποιότητα των προϊόντων και να μειώσει το ποσοστό απορρίματος. Αυτή η μηχανή υιοθετεί το πιό πρόσφατο λειτουργικό σύστημα με την ανθρώπου-μηχανής διεπαφή. Η τέμνουσα πορεία μπορεί να τροποποιηθεί από την υψηλή διδασκαλία εικονοκυττάρου CCD και έκδοση, και μπορεί επίσης να τροποποιηθεί βαθμιαία. Χρησιμοποιώντας την περιστρεφόμενη πλατφόρμα ως φόρτωση και ξεφορτώνοντας τη συσκευή του PCB, ο μη απασχόλησης χρόνος της μηχανής μπορεί να μειωθεί αποτελεσματικά, και η ιδανική αποδοτικότητα παραγωγής μπορεί να επιτευχθεί.

Πλεονεκτήματα μηχανών κοπτών άλεσης PCB:

1. Προαιρετική ενιαία/διπλή πλατφόρμα

2. Σύστημα εικόνας PC και CCD

3. Προγραμματισμός με την αποζημίωση και τη συλλογή σκόνης

4. Διαθέσιμος για τους ανώτατους πίνακες 460mm

5. Εύκαμπτος για το διαφορετικό τύπο προϊόντων

6. Ανοικτή πλατφόρμα τύπων για LD/ULD και την αυτόματη βελτίωση με το ρομπότ

7. Χρησιμοποιημένος για το καθοδηγημένο singulation επιτροπής PCB με τη χαμηλότερη πίεση

8. Τοπ ηλεκτρική σκούπα κοπής και κατώτατων σημείων

Χαρακτηριστικά γνωρίσματα μηχανών κοπτών άλεσης PCB:

1. Εξοπλισμένος με το υψηλό εικονοκύτταρο ενισχύοντας φακός χρώματος CCD, βοηθητική λειτουργία προσομοίωσης διδασκαλίας προγράμματος και έκδοσης, ακριβέστερη ακρίβεια και σαφέστερη εικόνα.

2. Ζωή εργαλείων που ελέγχει: μετά από να κόψει μια ορισμένη απόσταση, ο κόπτης άλεσης θα αυξηθεί αυτόματα/πέφτει στη θέση της εξέχουσας θέσης που δεν έχει κοπεί. Η πάνω-κάτω απόσταση και οι χρόνοι μπορούν να τεθούν ως στόχος ελεύθερα σύμφωνα με το μήκος της εξέχουσας θέσης, ώστε να παραταθεί η ζωή του κόπτη άλεσης.

3. Το διαφανές σχέδιο πορτών ασφάλειας καθιστά τη διαδικασία επεξεργασίας σαφή με μια ματιά. Η πόρτα ανοίγει και σταματά για να αποτρέπει τα ατυχήματα κατά τη διάρκεια της επεξεργασίας, που παρέχει ένα ασφαλές λειτουργικό περιβάλλον για τους χρήστες

4. Αυτόματο σύστημα προσδιορισμού θέσης και διορθώσεων σημαδιών, κινούμενη επίδειξη πορειών και καταδίωξη, αυτόματη λειτουργία διορθώσεων εστίασης, υψηλότερη τέμνουσα ακρίβεια.

5. Τρία ίδια ή διαφορετικά προγράμματα μπορούν να χρησιμοποιηθούν για το ίδιο προσάρτημα που εντοπίζει από το σημάδι, ώστε να εξασφαλιστεί η τέμνουσα ακρίβεια

6. Ο ισχυρός συλλέκτης σκόνης μπορεί να καθαρίσει και να λύσει το πρόβλημα τη σκόνη. Ο εισαγόμενος ανεμιστήρας καθιστά τη συλλογή σκόνης καθαρότερη και χαμηλού θορύβου.

7. Χρησιμοποιήστε το αριστερό και το δεξιό worktable για να ανταλλάξετε την επεξεργασία και να τοποθετήσετε το υπόστρωμα PCB, να μειώσετε τον αναμονής χρόνο και να αυξήσετε τη ικανότητα παραγωγής.

8. Γενικά, η τέμνουσα μηχανή είναι ηλεκτρική, και ο worktable είναι πνευματικός. Εάν λειτουργεί για πολύ καιρό, το PCBA μπορεί να βλαφθεί λόγω της ανεπαρκούς πίεσης αέρα. Η μηχανή τροφοδοτείται εντελώς επάνω, ώστε να εξασφαλιστούν η ακρίβεια και η σταθερότητά της.

Προδιαγραφή μηχανών κοπτών άλεσης PCB:

Τεχνικές παράμετροι μηχανών κοπτών άλεσης PCB:

Εγκατάσταση μηχανών κοπτών άλεσης PCB:

1. Ρύθμιση περιβάλλοντος

1.1 ο εξοπλισμός πρέπει να εγκατασταθεί σε μια αερισμένη και ξηρά θέση. Μην το εγκαταστήστε σε μια θέση που είναι εύκολο να διαβρωθεί ή εύφλεκτο.

1.2 ο εξοπλισμός δεν πρέπει να εγκατασταθεί στις θέσεις που εκτίθενται στο φως του ήλιου και την υψηλή θερμότητα.

1.3 μην τοποθετήστε τον εξοπλισμό σε ισχύ με την ισχυρή δόνηση και την εύκολη σύγκρουση.

2. Μηχανική εγκατάσταση

2.1 τοποθετήστε τον εξοπλισμό στην οριζόμενη θέση.

2.2 ρυθμίστε το επίπεδο του εξοπλισμού με ένα όργανο επιπέδων, και σφίγξτε έπειτα τη βίδα φλυτζανιών ποδιών.

2.3 συνδέστε τη μάνικα του συλλέκτη σκόνης με τη σκόνη που συλλέγει το λιμένα του εξοπλισμού.

2.4 συνδέστε το βούλωμα δύναμης του συλλέκτη σκόνης με τον εξοπλισμό για να επιβεβαιώσετε την επίδραση κατεύθυνσης λειτουργίας και συλλογής σκόνης. Εάν αντιστρέφεται, αντικαταστήστε τα οποια δήποτε δύο των τριών ηλεκτροφόρων καλωδίων.

2.5 να στηρίξει τις απαιτήσεις: παρακαλώ συνδέστε τον εξοπλισμό με το επίγειο καλώδιο του κιβωτίου διανομής χωριστά, και μην συνδέστε με άλλο εξοπλισμό σωρηδόν.

3. Διαμόρφωση παροχής ηλεκτρικού ρεύματος

3.1 η τυποποιημένη εισαγωγή του εξοπλισμού είναι μονοφασικό εναλλασσόμενο ρεύμα 220 Β.

3.2 ο εξοπλισμός εισήγαγε 3 το εναλλασσόμενο ρεύμα φάσης 380V πρέπει να εξοπλιστεί με το μετασχηματιστή.

Μέγεθος εμφάνισης μηχανών κοπτών άλεσης PCB:
