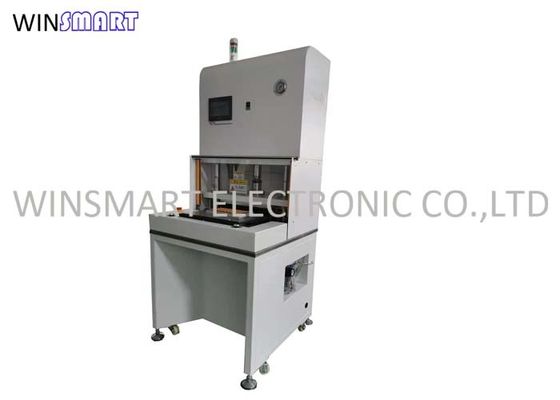

Περιβαλλοντικός προσανατολισμένος προς τον κύλινδρο Punching κύβων διαχωριστής PCB μηχανών

Brand Name:	Winsamrt
Model Number:	SMTP300
MOQ:	1 σύνολο
τιμή:	USD1-10000/set
Packaging Details:	περίπτωση κοντραπλακέ
Payment Terms:	L/C, T/T, Western Union

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Πιστοποίηση:

Υλικό PCB:

FR4, MCPCB

Τάση:

Υπηρεσία μεταπωλήσεων παρεχόμενη:

Μηχανικοί διαθέσιμοι στα μηχανήματα υπηρεσιών στο εξωτερικό

Δύναμη (W):

Πιστοποιητικό:

Όνομα:

Punching κύβων μηχανή

Δυνατότητα προσφοράς:

100 σύνολα

Επισημαίνω:

Προσανατολισμένη προς τον κύλινδρο Punching κύβων μηχανή

Punching κύβων διαχωριστών PCB μηχανή

3A Punching PCB μηχανή

Product Description

Περιβαλλοντικός προσανατολισμένος προς τον κύλινδρο Punching κύβων διαχωριστής PCB μηχανών

Punching κύβων περιγραφή μηχανών:

Punching είναι μια διαδικασία όπου το καψάλισμα PCBs τρυπιέται με διατρητική μηχανή από την επιτροπή μέσω της χρήσης του προσαρτήματος specia. Είναι ένα διμερές προσάρτημα, με τις αιχμηρές λεπίδες σε ένα μέρος και τις υποστηρίξεις σε άλλο. Η ικανότητα παραγωγής του sunch ένα σύστημα είναι υψηλή, αλλά τα κοu'φώματα είναι αρκετά ακριβά και απαιτούν το κανονικό ακόνισμα.

Punching κύβων χαρακτηριστικά γνωρίσματα μηχανών:

1. Depaneling PCB/FPC με τη βοήθεια punching των κύβων, για να αποφύγει micro-cracks που προκαλούνται από το εγχειρίδιο.

2. Η σχεδίαση κύβων είναι μεταβλητή

3. Εύκολη οργάνωση punching των κύβων

4. Η φόρτωση και η εκφόρτωση PCBs είναι κατάλληλες

5. Η εύκολη λειτουργία, έχει το ασφαλές σύστημα προστασίας

6. Κύλινδρος αέρα που οδηγείται, προστασία του περιβάλλοντος

7. Υψηλή αποδοτικότητα, τέμνοντες χρονικοί έλεγχοι κύκλων μέσα σε 15 δευτερόλεπτα, κατάλληλα για τη μεγάλη ποσότητα PCBs

Punching κύβων προδιαγραφή μηχανών:

Περιοχή εργασίας	460*320mm
Πίεση εργασίας	0.45-0.7Mpa
Τέμνουσα ακρίβεια	±0.05mm
Το κύκλος ζωών	7-15 δευτερόλεπτα
Παραγωγή	8T
PCB/FPC πάχος	0.083.5MM
PCB/FPC υλικό	FPC, FR1, FR4, CEM-1, CEM-3, MCPCB
Τέμνων τρόπος	Punching
Προσάρτημα διατρήσεων	Σχεδίαση κύβων (φόρμα)
Λειτουργώντας ιδιοκτησία	Η επίδειξη LCD, καταγράφει αυτόματα τον αριθμό επεξεργασμένα προϊόντα, αυτόματο punching
Λιμένας μετάδοσης	Διεθνές πρότυπο
Γλώσσα λειτουργίας	Αγγλικά
Κτύπημα	50MM
Ύψος φορμών	170MM
Δύναμη	380/220V
Θρυαλλίδα	3A
Διάσταση μηχανών	820x740x1750mm
Βάρος μηχανών	680kgs

Punching PCB βήματα εγκατάστασης σχεδίασης κύβων μηχανών:

1. Αφαιρέστε την πόρτα ασφάλειας

Περιβαλλοντικός προσανατολισμένος προς τον κύλινδρο Punching κύβων διαχωριστής PCB μηχανών 0

2. Τοποθετήστε τις δύο τρύπες καρφιτσών στο κατώτατο πιάτο της χαμηλότερης φόρμας στους δύο γάντζους.

Περιβαλλοντικός προσανατολισμένος προς τον κύλινδρο Punching κύβων διαχωριστής PCB μηχανών 1

3. Τροφοδοτήστε την ανώτερη φόρμα το συρτάρι (δείτε κάτω από την εικόνα), και η άκρη φορμών και το ανώτερο πιάτο επικαλύπτονται.

Περιβαλλοντικός προσανατολισμένος προς τον κύλινδρο Punching κύβων διαχωριστής PCB μηχανών 2

4. Οι αλλαγές μηχανών στο χειρωνακτικό τρόπο. Πιέστε το «μπροστινό και πίσω» κουμπί για να τροφοδοτήσετε τη χαμηλότερη φόρμα τη μηχανή.

5. Αποσυνδέστε την πηγή αέρα, οι ανώτεροι και χαμηλότεροι κύλινδροι θα πέσουν αργά, και η θέση οδηγών της ανώτερης φόρμας θα επεκταθεί στη χαμηλότερη φόρμα, και τα δύο αργά κοντά.

6. Αφότου κλείνουν τις ανώτερες και χαμηλότερες φόρμες, σφίγξτε με το χέρι τις βίδες αντίχειρων όπως φαίνεται στον αριθμό. Σιγουρευτείτε ότι η ανώτερη φόρμα δεν μπορεί να κινηθεί. Μετά από να σφίγξει, η πηγή αέρα συνδέεται, οι άνοδοι κυλίνδρων, η ανώτερη φόρμα είναι χωρισμένη, και η πηγή αέρα είναι αποσυνδεμένη πάλι για να ελέγξει εάν την ανώτερη φόρμα και η χαμηλότερη φόρμα μπορούν να κλείσουν. Επαναλάβετε τη λειτουργία για να εξασφαλίσετε μία ή δύο φορές ότι ο ανώτερος και χαμηλότερα κύβοι είναι ομαλά κλειστός πρίν προχωρά στο επόμενο βήμα.

Περιβαλλοντικός προσανατολισμένος προς τον κύλινδρο Punching κύβων διαχωριστής PCB μηχανών 3

Tags:
