Λεπτομέρειες:
|
Χρώμα: | Άσπρος | Πάχος PCB: | 0.83.0mm |
---|---|---|---|
Εφαρμογή: | Επιτροπή ετικεττών PCBA | Τέμνουσα ακρίβεια: | ±0.05mm |
Ανώτατο μέγεθος PCB: | 280x320mm | Ηλεκτρική σκούπα: | 3HP/2.2KW |
Καθοδηγώντας κομμάτι: | Dia 0.82.5mm | Εγχειρίδιο χρηστών: | 1pc |
επιτόπια εγκατάσταση: | Ναι | Όνομα προϊόντων: | Αυτόματη μηχανή δρομολογητών PCB |
Υψηλό φως: | μηχανή δρομολογητών PCB 3.0mm παχιά,2.2KW CNC μηχανή άλεσης PCB,80mm/S CNC μηχανή άλεσης PCB |

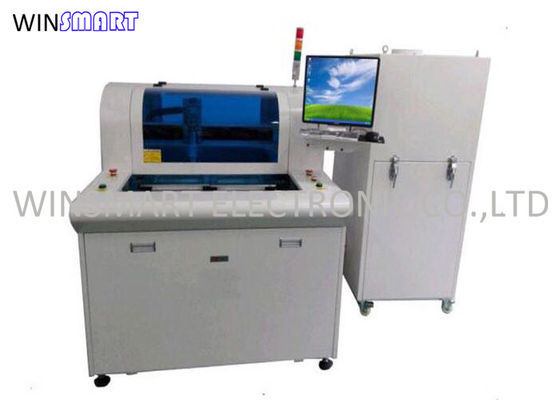

Αυτόματος CNC μηχανών δρομολογητών PCB διαχωριστής PCB μηχανών άλεσης PCB
Αυτόματα χαρακτηριστικά γνωρίσματα μηχανών δρομολογητών PCB:
1. 1.X10 η εικόνα ζουμ κοντύτερα κάνει το easier&increase προγραμματισμού την ακρίβεια της ρύθμισης σημείου.
2. Ο γλιστρώντας πίνακας δύο παρέχει ταυτόχρονα μέσα έξω τη μετακίνηση για να μειώσει το χρόνο καρφιών για την καλύτερη παραγωγικότητα.
3. Η ΑΥΤΟΜΑΤΗ εικόνα όφσετ system.CCD ΣΗΜΑΔΙΩΝ θα μπορούσε check&simulate η πορεία ή δρομολόγηση για να μειώσει το περιττό λάθος πριν από την κοπή.
4. Έχει το χρονικό έλεγχο ζωής κομματιών δρομολόγησης και το σύστημα συναγερμών για να υπενθυμίσει στο χειριστή για να αλλάξει τα κομμάτια δρομολόγησης όταν τελειώνει την κοπή 120M. Και το κομμάτι πρώτα 2mm δρομολόγησης έκοψε το πρώτο σημείο άλεσης, η μέση 2mm έκοψε το δεύτερο σημείο άλεσης, τα τελευταία 2mm κόβουν το τρίτο σημείο άλεσης για να αυξήσουν το χρόνο ζωής του.
Αυτόματη προδιαγραφή μηχανών δρομολογητών PCB:
Ι. υλικό | |
ΑΞΟΝΑΣ | Άξονας αστεριών πρωινού (προαιρετικός) |
CCD | Sony 520 βιομηχανικές κάμερες γραμμών |
ΦΑΚΟΣ | Computar EX2C |
Βίδα | Εισαγωγές βιδών επίγειων σφαιρών ακρίβειας TBI |
Οδηγός | HIWIN που διευρύνει την εισαγόμενη γραμμική ράγα οδηγών |
ΜΗΧΑΝΗ | Σειρά JiaBao LCF |
I/O ΚΆΡΤΑ CONTRONL | HFC PCI-9074 |
ΚΆΡΤΑ ΟΔΗΓΩΝ CONTRONL | HFC PCI-9074 |
I/O ΚΑΡΤΑ | PCI-9074-64pcs/-38pcs |
Στατικός καθαρισμός | Στατικός-ST401A σειρά |
Υπολογιστής | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
Διεπαφή μηχανών | AOC LCD17», ποντίκι Logitech |
2. λογισμικό | |
Σύστημα ελέγχου | Επαγγελματίας παραθύρων XP (Service3, v.3244) |
Λειτουργία GUI | Αγγλικά παράθυρα XP |
Το πρόγραμμα εκδίδει | Ευθύγραμμος |
Σύστημα εικόνας | Όφσετ CCD AOTU |
Σύστημα ελέγχου | Έκδοση Φ 1.2.88 |
Αυτόματες παράμετροι μηχανών δρομολογητών PCB:
Συνολικά | |
Διαστάσεις (W*D*H) | 1220mm*1380mm*1240mm |
Βάρος | 450KG |
Όφσετ ύψους | 60~110mm |
Χειριστής | |
Τύπος μηχανών | Σειρά JiaBao |
Επανάληψη προσδιορισμού θέσης | 0.001mm |
Περιοχή εργασίας άξονα (ανώτατη) | 650mm*560mm*50mm |
Σταθμός εργασίας | |
Σταθεροποίηση PCB | πρότυπα, ειδίκευση |
Φόρτωμα και εκφόρτωμα PCB | χειρωνακτικός |
Μέγεθος PCB (ανώτατο) | 280*320mm |
PCB πυκνά (ανώτατος) | 3.5mm |
Fixturing | |
Ακαμψίας | Προσαρμοσμένος κάνετε το προσάρτημα |
Σταθεροποίηση Fixturing | μηχανήματα |
Μηχανή αξόνων | |
Δύναμη | 150W |
Άξονας | 60000rpm/min |
Προστατεύστε | μόνη/ψύξη αέρα |
Κόπτης αλλαγής | Ειδίκευση |
Ικανότητα δρομολόγησης | |
Τέμνουσα ταχύτητα (μέγιστο) | 80mm/s |
Οδηγώντας ταχύτητα (μέγιστο) | 2500mm/s |
Ακρίβεια της κοπής | 0.01mm |
Κενό σύστημα | |
Κενή δύναμη | 3.5KW εναλλασσόμενο ρεύμα 380V |
Κενό | βαρίδι |
Χρησιμότητες | |
Δύναμη | 2.0KW AC380V |
Παροχή αέρα | 4-6KG/cm2 |
Προγραμματισμός | |
Το πρόγραμμα εκδίδει | Ευθύγραμμος |
Η λειτουργία εκδίδει | Γραμμή, τόξο, circula, u-καμπύλη |
Αποθήκευση προγράμματος | HDD |
Σύστημα εικόνας | Χρώμα CCD SONE |
όφσετ κοπτών άλεσης | ΑΥΤΟΜΑΤΟΣ |
Κενή οργάνωση | ΑΥΤΟΜΑΤΟΣ |
Όργανα ελέγχου λειτουργίας | |
Iindicator | Κράτος μηχανών Iindicator |
έλεγχος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, η χρήση της χρονικής δοκιμής |
Η μηχανή προστατεύει | Έχετε την υπερθέρμανση, υπερφορτώστε, λειτουργία προστασίας χαμηλής τάσης |
μηχανή πέρα από τον έλεγχο φόρτωσης | Έχετε την υπερφόρτωση, η γραμμή είναι λειτουργία προστασίας κανονικής, χαμηλής τάσης |
Χρησιμοποιήσιμος χρόνος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, |
Στατιστική στοιχείων | Χωριστό πρότυπο πινάκων, που χωρίζει την αρίθμηση, διαφορετικές μετρώντας μέθοδοι |
Αρχείο λάθους | Το λογισμικό καταγράφει αυτόματα όλη τη μνήμη συναγερμών των μηχανών |
ΙΙΙ. ακρίβεια | |
Ακρίβεια άξονα | 0.001mm |
Τέμνουσα ακρίβεια | 0.1mm |
IV. ασφάλεια | |
Η περιοχή εργασίας προστατεύει | Με την τέσσερα σφραγισμένη προστασία |
Αισθητήρας πορτών | Μπροστινό και πίσω μέρος αισθητήρας μικροδιακοπτών πορτών ασφάλειας (προαιρετικός) |
Κουμπί στάσεων ανάγκης |
Η αυτόματη μηχανή δρομολογητών PCB λύνει κάτω από τα σημεία πόνου:
Τα τρέχοντα σημεία πόνου που αντιμετωπίζονται από τις κατασκευαστικές επιχειρήσεις είναι τα ακόλουθα
1. Η καθημερινή παραγωγή είναι χρονοβόρα, ανεπαρκής και αργή.
2. Είναι δύσκολο να ελεγχθεί η διαδικασία παραγωγής και να βελτιωθεί η ποιότητα της παραγωγής και της υπηρεσίας.
3. Παλαιές μέθοδοι παραγωγής, χαμηλή ικανότητα παραγωγής, φτωχή ποιότητα και υψηλό ποσοστό καταγγελίας πελατών.
4. Υψηλό κόστος απασχόλησης και σοβαρή έλλειψη εργασίας.
5. Έλλειψη αποτελεσματικού εξοπλισμού παραγωγής, επειδή η ποιότητα των προϊόντων σε ισχύ, με συνέπεια τις απώλειες προγράμματος, δεν έχει επιπτώσεις στην ανταγωνιστικότητα εμπορικών σημάτων.
