Λεπτομέρειες:
|
Συλλογή σκόνης: | ναι | Πάχος PCB: | 0.83.0mm |
---|---|---|---|
πλεονέκτημα: | Μικρός και οικονομικός | Τέμνουσα ακρίβεια: | ±0.05mm |
Ανώτατο μέγεθος PCB: | 310x360mm | Χαρακτηριστικό γνώρισμα: | Τοπ κοπή |
Πιστοποιητικό: | Έγκριση CE | Όνομα προϊόντων: | Μόνος δρομολογητής PCB στάσεων |
Υψηλό φως: | Μόνη μηχανή δρομολογητών PCB στάσεων,CCD που τοποθετεί τη μηχανή δρομολογητών PCB,δρομολογητής PCB κομματιών δρομολόγησης 0.6mm Dia |

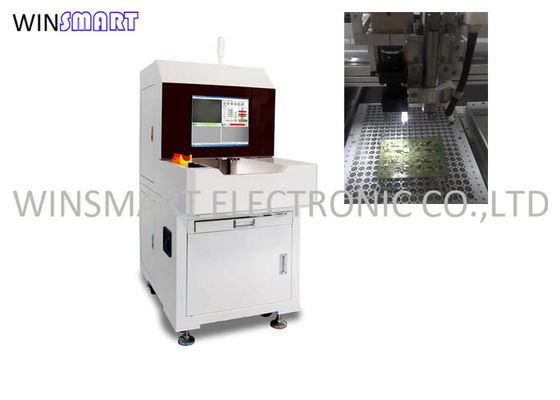

Η μικρή ίχνους μηχανή δρομολογητών PCB στάσεων μόνη επιτρέπει τα κομμάτια δρομολόγησης 0.6mm Dia
Περιγραφή δρομολογητών PCB:
Ένας δρομολογητής Depaneling είναι μια μηχανή παρόμοια με τον ξύλινο δρομολογητή. Χρησιμοποιεί ένα κομμάτι δρομολογητών για να αλέσει το υλικό του PCB. Η σκληρότητα του υλικού PCB εξαντλεί το κομμάτι, το οποίο πρέπει να αντικατασταθεί περιοδικά.
Η δρομολόγηση απαιτεί ότι οι ενιαίοι πίνακες συνδέονται χρησιμοποιώντας τις ετικέττες σε μια επιτροπή. Το κομμάτι αλέθει ολόκληρο το υλικό του πίν. Παράγει πολλή σκόνη που πρέπει να σκουπιστεί με ηλεκτρική σκούπα. Είναι σημαντικό για το κενό σύστημα να είναι ESD-ασφαλές. Επίσης του PCB πρέπει να είναι σφιχτό - συνήθως jig αλουμινίου ή ένα κενό σύστημα εκμετάλλευσης χρησιμοποιείται.
Οι δύο σημαντικότερες παράμετροι της διαδικασίας δρομολόγησης είναι: ποσοστό τροφών και περιστροφική ταχύτητα. Επιλέγονται σύμφωνα με τον τύπο και τη διάμετρο κομματιών και πρέπει να παραμείνουν ανάλογοι (δηλ. το αυξανόμενο ποσοστό τροφών πρέπει να γίνει μαζί με την αύξηση της περιστροφικής ταχύτητας).
Οι δρομολογητές παράγουν τις δονήσεις της ίδιας συχνότητας με την περιστροφική ταχύτητά τους (και τις υψηλότερες αρμονικές), η οποία να είναι σημαντική εάν υπάρχουν δόνηση-ευαίσθητα συστατικά στην επιφάνεια του πίνακα. Το επίπεδο πίεσης είναι χαμηλότερο απ'ό, τι για άλλες depaneling μεθόδους. Το πλεονέκτημά τους είναι ότι είναι σε θέση να κόψουν τα τόξα και να γυρίσουν στις αιχμηρές γωνίες. Το μειονέκτημά τους είναι χαμηλότερη ικανότητα.
Χαρακτηριστικά γνωρίσματα δρομολογητών PCB:
Ομαλή εξέχουσα θέση
Χαμηλή πίεση κοπής
Φόρτωση το /unloading Manul
Σύστημα CCD για την ακριβή κοπή
Διευθετήσιμη τέμνουσα ταχύτητα 1-100mm/s
Προδιαγραφές δρομολογητών PCB:
Διάσταση μηχανών | 613x700x1600mm |
Βάρος μηχανών | 300kgs |
Τοποθετώντας σύστημα | CCD και προσάρτημα |
Σύστημα ελέγχου | Σερβο μηχανή εναλλασσόμενου ρεύματος |
Παροχή ηλεκτρικού ρεύματος | 220V |
Κενός τρόπος | Κενό κορυφών/κατώτατων σημείων |
Περιοχή εργασίας | 310x360mm |
Άξονας | 60000rpm |
Τέμνουσα ταχύτητα | 0-100mm/S |
Επανάληψη | ± 0.02mm |
Ασφαλής πόρτα | Χειρωνακτικός |
Εφαρμογή δρομολογητών PCB:
