Λεπτομέρειες:
|
| Λειτουργία: | Συγκόλληση PCB | Έγκριση CE: | ναι |
|---|---|---|---|
| Σχεδιάγραμμα θερμοκρασίας: | Ναί | Ακρίβεια θερμοκρασίας: | ±2°C |
| Thermode: | 2 | Όνομα: | Συγκόλληση καυτός-φραγμών |
| Υψηλό φως: | Συγκολλώντας εξοπλισμός φραγμών κασσίτερου καυτός,Προ ντυμένος καυτός συγκολλώντας εξοπλισμός φραγμών,2 βαθμός που συγκολλά την καυτή μηχανή φραγμών |
||

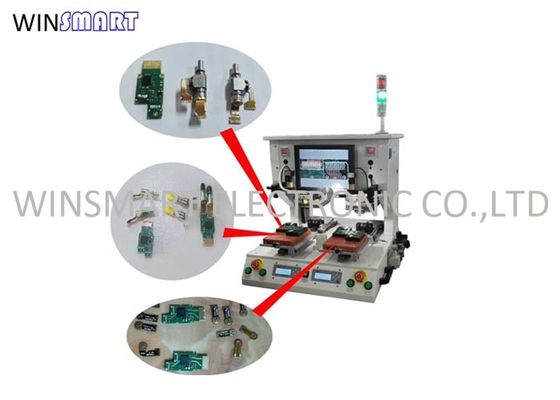

Καλυμμένη προηγουμένως θερμοκρασία συγκόλλησης μηχανών ±2℃ συγκόλλησης καυτός-φραγμών κασσίτερου
Λειτουργίες μηχανών συγκόλλησης καυτός-φραγμών:
Η διαδικασία συγκόλλησης καυτός-φραγμών είναι συνήθως γνωστή όπως θερμαντική και λειώνοντας συγκόλληση κασσίτερου. Εν ολίγοις, η συγκόλληση καυτός-φραγμών πρόκειται να θερμάνει δύο μέρη με την προ ντυμένη ροή και τον κασσίτερο σε μια θερμοκρασία επαρκή για να λειώσει την ύλη συγκολλήσεως (σημείο τήξης της αμόλυβδης ύλης συγκολλήσεως: 217 ℃). Μετά από να δροσίσουν και να θεραπεύσουν, τα δύο μέρη διαμορφώνουν μια μόνιμη ηλεκτρική και μηχανική σύνδεση μέσω της θεραπευμένης ύλης συγκολλήσεως με τη συγκόλληση καυτός-φραγμών.
Διαδικασία καυτός-φραγμών:
Συνήθως, δεν μπορούμε να χρησιμοποιήσουμε SMT + φούρνος επανακυκλοφορίας για τις συσκευές συγκόλλησης. Αρχικά, μπορούμε να χρησιμοποιήσουμε το σταθερό συγκολλώντας σίδηρο θερμοκρασίας για τη χειρωνακτική συγκόλληση, αλλά η χειρωνακτική συγκόλληση έχει μερικές ατέλειες, όπως η ασυμβίβαστη ικανότητα λειτουργίας, η ανώμαλη λειτουργία, ακόμη και η ψεύτικη συγκόλληση ή τα χαλασμένα προϊόντα. Ο καυτός Τύπος σφυγμού είναι διαφορετικός από το σταθερό συγκολλώντας σίδηρο θερμοκρασίας. Ο καυτός Τύπος σφυγμού μπορεί να φθάσει στην απαραίτητη θερμοκρασία τη στιγμή της δύναμης επάνω. Μόλις δεν υπάρχει καμία τάση και στις δύο άκρες του κεφαλιού πίεσης, η αερόψυξη μπορεί γρήγορα να φθάσει στη θερμοκρασία δωματίου, και το κεφάλι πίεσης είναι επίπεδο, έτσι τα ενωμένα στενά προϊόντα έχουν την ίδια εμφάνιση, τη σταθερή παραγωγή και την απλή λειτουργία.
Ρόλος μηχανών συγκόλλησης καυτός-φραγμών:
1. Παροχή ηλεκτρικού ρεύματος θέρμανσης σφυγμού: τρέχουσες ροές μέσω του καυτού ακροφυσίου συγκόλλησης πίεσης.
2. Κεφάλι θέρμανσης σφυγμού: διατηρήστε σταθερή ατμοσφαιρική πίεση το υλικό συγκόλλησης και ρυθμίστε την πίεση από την άνοιξη.
3. Καυτό ακροφύσιο συγκόλλησης πίεσης (ηλεκτρόδιο): το μέρος που παράγει τη θερμότητα τζάουλ, που διαιρείται σε ακροφύσιο συγκόλλησης φύλλων και μεγάλο καυτό ακροφύσιο συγκόλλησης πίεσης
Συγκολλώντας χαρακτηριστικά γνωρίσματα μηχανών καυτός-φραγμών:
1. Η μοναδική τεχνολογία θερμότητας σφυγμού παρέχει την επικεφαλής θέρμανση ο γρηγορότερα συγκόλλησης.
2. Προγραμματίσημη θερμοκρασία συγκόλλησης, heat-up ποσοστό και χρονική διάρκεια για ένα ευρύ φάσμα των προϊόντων.
3. Το θερμοηλεκτρικό ζεύγος καθορίζεται μέσα πολύ κοντά στην επιφάνεια εργασίας & το thermode, παρέχοντας κατά συνέπεια την ακριβή θερμοκρασία ανατροφοδοτήστε τον έλεγχο.
4. Κλειστός έλεγχος θερμοκρασίας βρόχων PID με των σαφώς την επίδειξη ορατών οδηγήσεων.
5. Ο χρόνος συγκόλλησης μπορεί να είναι προγραμματίσημος και προκαλείται από τη θερμοκρασία.
6. Να επιπλεύσει thermode εξασφαλίζει συνεπή μεταφορά πίεσης και θερμότητας μεταξύ του κεφαλιού thermode και των μερών που ενώνονται.
7. Προγραμματίσημος διακόπτης πίεσης με την επίδειξη LCD για τον ακριβή έλεγχο δύναμης.
8. Το σύστημα καμερών CCD με το φακό ενίσχυσης μπορεί να τοποθετηθεί όπισθεν για τον προσδιορισμό θέσης λεπτός-πισσών.
Προδιαγραφή μηχανών συγκόλλησης καυτός-φραγμών:
| Μέγεθος μηχανών | 680×780×750mm |
| Περιοχή εργασίας | Max 200*260mm |
| Βάρος μηχανών | 135Kg |
| Πίεση αέρα εργασίας | 0.4-0.6Mpa |
| Ποσότητα προσαρτημάτων | 2 |
| Επικεφαλής μέγεθος Thermode | Max 80*5mm |
| Ακρίβεια συγκόλλησης | πίσσα 0.2mm |
| Πιέζοντας χρόνος | 1~99.9s |
| Τοποθετήσεις θερμοκρασίας | RT~500℃ ανοχή ±5℃ |
| Πίεση συγκόλλησης | 1~20Kg |
| Τοποθετήσεις θερμοκρασίας | Δύο |
| Εργασιακό περιβάλλον | 10-60℃, 40%-95% |
| Παροχή ηλεκτρικού ρεύματος | AC220V±10% 50HZ, 2200W |
| Τρόπος ευθυγράμμισης | Όργανο ελέγχου CCD + LCD |
| Τρόπος σίτισης | Χειρωνακτικός |
| Αρχικός τρόπος | Κουμπί έναρξης Τύπου |
| Πλατφόρμα περιστροφής | Έλεγχος κυλίνδρων, ανοχή<0> |
