Λεπτομέρειες:
|
| Έγκριση CE: | Ναί | Πρωτότυπο: | 100% Καινούργιο |
|---|---|---|---|
| Τάση: | 220V/110V | Min Panel: | 122x12mm |
| Max Panel: | 300x300mm | Ονομα: | Ενσωματωμένος διαχωριστής PCB |
| Υψηλό φως: | Ευθύγραμμος διαχωριστής PCB,Διαχωριστής PCB ελέγχου PLC της Mitsubishi,1800W κόπτης PCB Depaneling |
||

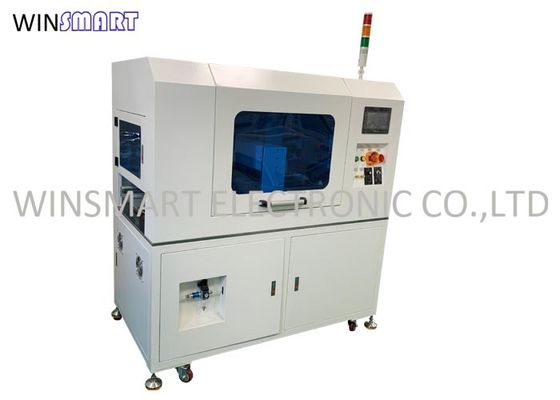

Μηχάνημα διαχωρισμού PCB πολλαπλών λειτουργιών Inline για αποκόλληση πλακών πλακέτας με V-cut και Tab
Λειτουργίες διαχωριστικού ενσωματωμένου PCB:
1. Αυτό το μηχάνημα χρησιμοποιείται για την αφαίρεση πλακέτας PCB μετά την εισαγωγή.
2. Έχει τις λειτουργίες της αυτόματης τροφοδοσίας και της αυτόματης φόρτωσης, και το μηχάνημα είναι εύκολο να λειτουργήσει.
3. Η ρύθμιση κάθε παραμέτρου διασφαλίζει τη συνοχή της τροφοδοσίας της σανίδας και της αποκόλλησης της σανίδας.
4. Χρησιμοποιούνται βηματικός κινητήρας ακριβείας και πνευματικά εξαρτήματα SMC, με υψηλή επαναληψιμότητα.
5. Χρησιμοποιώντας το Mitsubishi PLC και την οθόνη αφής της Ταϊβάν, η διεπαφή λειτουργίας είναι απλή.
6. Απόδοση: 15s / PC (150x150mm, 8 σετ λεπίδων).
7. Αισθητήρες ασφαλείας στον χώρο εργασίας.
Χαρακτηριστικά Inline διαχωριστή PCB:
1. Μια ενιαία ομάδα πολλαπλών κοπτικών μπορεί να χωριστεί αυτόματα και διαφορετικοί κόφτες μπορούν να κατασκευαστούν σύμφωνα με διαφορετικά προϊόντα.
2. Εξοπλισμένο με ακρυλικό κάλυμμα για εξασφάλιση ασφάλειας.
3. Το τμήμα ηλεκτρικού ελέγχου μπορεί να επιλεγεί στη διεπαφή ανθρώπου-μηχανής, βολικό για άνοιγμα ή θωράκιση.
4. Υπάρχει ένας δίσκος συλλογής σκόνης κάτω από το καλούπι του μαχαιριού.
5. Υιοθετήστε τετράγωνο πλαίσιο συγκόλλησης, πλάκα σφράγισης λαμαρίνας, ψήσιμο χαλύβδινου χρώματος στην επιφάνεια.
6. Κατάλληλο για όλα τα πάνελ V-groove.
7. Υλικό αποεπικάλυψης: FR, αλουμίνιο
Διαδικασία κοπής ενσωματωμένου διαχωριστή PCB:
Βήμα 1: Ο μηχανισμός της επάνω πλακέτας στέλνει το PCBA στην προκαθορισμένη διαδρομή, η τροχιά μεταφοράς στέλνει το PCBA στο επάνω μέρος του κάτω ευθύγραμμου μαχαιριού, το κάτω ευθύ μαχαίρι ανεβαίνει, το επάνω ευθύ μαχαίρι κινείται και κόβει προς την κατεύθυνση Υ έως ότου όλα τα V κόβονται οι γραμμές βαθμολόγησης προς την κατεύθυνση Υ.
Βήμα 2: Οι διαχωρισμένες σανίδες που κόβονται κατά την κατεύθυνση Υ ρέουν σε πολλαπλές ομάδες πολλαπλών κοπτικών μέσω της τροχιάς και η κοπή PCB στην κατεύθυνση Χ ολοκληρώνεται ταυτόχρονα.
Βήμα 3: Το μονό διαχωρισμένο PCB πέφτει στον μεταφορικό ιμάντα εκκένωσης και ρέει στον πίσω σταθμό εργασίας.
Βήμα 4: Υπάρχει μια ηλεκτρική σκούπα κάτω από τη μήτρα κοπής του μηχανήματος για να απορροφήσει τη σκόνη.
Λεπτομέρειες ενσωματωμένου διαχωριστή PCB:
Ενσωματωμένη προδιαγραφή διαχωριστή PCB:
| Διάσταση μηχανής | Ονομα | Ενσωματωμένος διαχωριστής PCB V-Cut |
| Διάσταση | 1500*800*1500 χλστ | |
| Βάρος | 600 κιλά | |
| Χρώμα | άσπρο | |
| Απαιτήσεις Χρήσης | Παροχή ηλεκτρικού ρεύματος | AC220V, 1800W |
| Παροχή αέρα | 0,6 MPa | |
| περιβάλλον | Καθαρίστε και στεγνώστε, αποφύγετε την υγρασία ή την υψηλή θερμοκρασία | |
| Ελάχιστη απόσταση μεταξύ συνιστώσας και γραμμής βαθμολογίας | 1,5 χλστ | |
| Εύρος πίνακα PCB | 12x12mm – 300x300mm | |
| Ρύθμιση τροφοδοσίας πόρτας | Σταθερή μπροστινή πλευρά, ρυθμιζόμενη πίσω πλευρά | |
| Μέγιστο ύψος εξαρτήματος | Πάνω 35mm, κάτω 20mm | |
| Λογισμικό | PLC | Τοπική μάρκα |
| Ρύθμιση παραμέτρων | Ρύθμιση στην οθόνη αφής | |
| Αποθήκευση | Διαθέσιμο για 50 προγράμματα | |
| Οθόνη αφής | Μάρκα της Ταϊβάν | |
| Αισθητήρας | Όμρον | |
| Λεπίδα Spec | Υλικό | Ιαπωνία υψηλό ατσάλι |
| Αγγελος | 10-30 μοίρες | |
| Διάρκεια Ζωής | 3.000.000 φορές | |
| Ακρίβεια καλουπιού μαχαιριού | 0,1 χλστ | |
| Αντικαταστήστε το χρόνο καλουπιού μαχαιριού | 60 λεπτά | |
| Άλλη λειτουργία | Λανθασμένη προστασία λειτουργίας | Αισθητήρας, λογισμικό |
| Ασφαλής προστασία | Διακόπτης διακοπής έκτακτης ανάγκης | |
| Λειτουργία διακοπής ρεύματος και αερίου | Ναί | |
| Λειτουργία αυτοελέγχου | Παρακολούθηση χρόνου εκκίνησης, παρακολούθηση χωρητικότητας, πληροφορίες σφαλμάτων εξοπλισμού και σύστημα αυτόματου αποκλεισμού |
