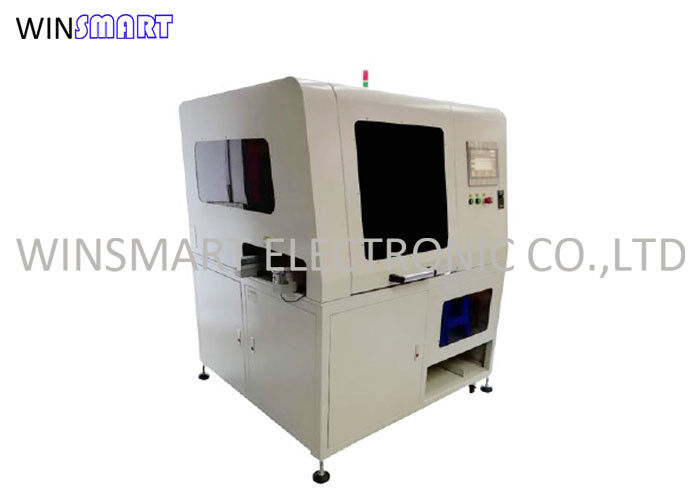

Πλήρως αυτόματη μηχανή αποσύνδεσης PCB FR4 με περιστρεφόμενο τραπέζι εργασίας

Πλήρως αυτόματο αποπερίορισμα PCB εισαγωγή:

1Αυτός ο αποπροετοιμαστής PCB μπορεί να βελτιώσει περαιτέρω την ποιότητα της αποπροετοιμασίας.

2. Μπορεί να συνειδητοποιήσει V-οξυγόνο XY διπλής κατεύθυνσης αυτόματη κοπή, κόψιμο αλουμινίου & FR4 σανίδες χωρίς burr, μπορεί να συνδέσει τη γραμμή συναρμολόγησης για να συνειδητοποιήσει πλήρως αυτόματη depaneling,Δεν χρειάζεται να τοποθετήσετε χειροκίνητα την σανίδα, αντικαταστήστε απευθείας το πετσί του κοπτήρα και το στόμιο αναρρόφησης κατά την αντικατάσταση του προϊόντος.

Πλήρης αυτόματες λειτουργίες αποσύνδεσης PCB:

1Ο αποπροωθητής χρησιμοποιείται για την αποπροώθηση πλακέτων PCB.

2Έχει τις λειτουργίες της αυτόματης τροφοδοσίας και της αυτόματης φόρτωσης, και το μηχάνημα είναι εύκολο στη λειτουργία.

3Η ρύθμιση κάθε παραμέτρου εξασφαλίζει τη συνέπεια της τροφοδοσίας του πίνακα και της διαμόρφωσης του πίνακα.

4Χρησιμοποιώντας το Mitsubishi PLC και την οθόνη αφής της Ταϊβάν, το περιβάλλον λειτουργίας είναι απλό.

5. Αποτελεσματικότητα: 15s / PC (150x150mm, 8 σετ λεπίδων).

Συμπληρωματικά χαρακτηριστικά του πλήρως αυτόματου αποσυσκευαστή PCB:

1Μια ενιαία ομάδα πολλαπλών κοπτών μπορεί να διαιρεθεί αυτόματα και διαφορετικά κοπτήρες μπορούν να κατασκευαστούν ανάλογα με τα διαφορετικά προϊόντα.

2Εξοπλισμένο με ακρυλικό κάλυμμα για την ασφάλεια.

3Το ηλεκτρικό μέρος ελέγχου μπορεί να επιλεγεί στην διεπαφή άνθρωπος-μηχανή, βολικό για άνοιγμα ή προστασία.

4Υπάρχει ένα δίσκο που μαζεύει σκόνη κάτω από το μούχλο του μαχαιριού.

5. Υιοθετήστε τετράγωνο πλαίσιο συγκόλλησης, φύλλο μεταλλικής πλάκας σφράγισης, χρώμα χάλυβα ψήσιμο στην επιφάνεια.

6- Κατάλληλο για όλα τα πάνελ V-groove.

Πλήρης αυτοματοποιημένη προδιαγραφή του αποσυμπιεστή PCB:

Πλήρης αυτόματη διαδικασία κοπής με αποπερίολο PCB:

1Το μηχάνημα είναι εξοπλισμένο με ένα τετράγωνο κοπής για το κάτω τετράγωνο, το PCB του μηχανισμού της άνω πλακέτας αποστέλλεται στην προκαθορισμένη τροχιά, ο χειριστής μετακινείται,και χρησιμοποιεί το ακροφύσιο κενού για να μεταφέρει το PCB στο πετσί κοπής.

2Μετά την τοποθέτηση του PCB στο πίνακα κοπής, μετακινείται στην θέση κοπής. Ο κυκλικός κοπής σχίζει το PCB. Μετά από κάθε κοπή, ο κάτω πίνακας κοπής μετακινείται ξανά στην θέση κοπής.Μετά από όλες τις γραμμές V αυλαία στην κατεύθυνση X κόβονται, η πλατφόρμα αυτόματης περιστροφής περιστρέφεται 90 μοίρες προς την κατεύθυνση Y.

3Αφού το μηχάνημα κόψει το PCB, ο κόφτης πεθαίνει, ο χειριστής κινείται, ρουφάει το ενιαίο PCB και την άκρη των αποβλήτων ταυτόχρονα, κινεί το πλαίσιο αποβλήτων για να τοποθετήσει τα απόβλητα,και στη συνέχεια μετακινεί μεμονωμένες σανίδες στο δίσκο του μηχανισμού λήψης για να τοποθετήσει το προϊόν και να το στείλει μακριά από τη γραμμή μεταφοράς.

4Υπάρχει μια ηλεκτρική σκούπα κάτω από το κοπτήρα της μηχανής για να απορροφήσει τη σκόνη.

Συμπληρωματικές λεπτομέρειες για τον αυτόματο αποσυσκευαστή PCB
