Λεπτομέρειες:
|
ΝΕΟΣ: | 100% | Έγκριση CE: | ναι |
---|---|---|---|
Ταχύτητα αξόνων: | 60000rpm | Προσδιορισμός θέσης PCB: | Προσαρμοσμένο προσάρτημα |
Εξουσιοδότηση: | 1 έτος | Όνομα: | Ευθύγραμμη μηχανή δρομολογητών PCB |
Υψηλό φως: | Ευθύγραμμη μηχανή δρομολογητών PCB CE,2 μηχανή επιτραπέζιων ευθύγραμμη PCB δρομολογητών,Διασπασμένος δρομολογητής PCB ελέγχου PLC |

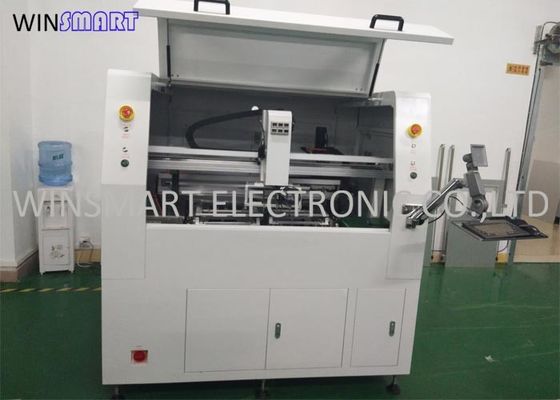

Ευθύγραμμη μηχανή δρομολογητών PCB για τη συνέλευση PCB με 2 πίνακες 0.83.0mm κόπτης
Αριθ. | ΠΕΡΙΓΡΑΦΗ | ΣΤΟΙΧΕΙΑ |
1 | Ανώτατο μέγεθος PCB | 400×400mm (μπόρεσε να προσαρμοστεί) |
2 | Σερβο σύστημα | Χ, άξονας σερβο μηχανών εναλλασσόμενου ρεύματος άξονα Υ (400W) Ζ (100W) |
3 | Ταχύτητα αξόνων | 2000-60000rpm/min |
4 | Τέμνουσα ταχύτητα | 1-100mm/sec |
5 | Θέση PCB | Jig προσάρτημα |
6 | Σύστημα επιλογής | Αυτόματος |
7 | Η σκόνη συλλέγει | Το κατώτατο σημείο συλλέγει |
8 | Εργαλείο | φ0.8~3mm |
9 | Τέμνουσα ακρίβεια | ±0.05mm |
10 | PC | Παράθυρα 7 ή παράθυρα 10 |
11 | Κινούμενη ταχύτητα | 1000mm το /s (ανώτατο) |
12 | Προγραμματισμός | PC/CCD |
13 | Παροχή αέρα | 5-8㎏/㎝ ³ |
14 | Παροχή ηλεκτρικού ρεύματος | AC220V±5% 50 /60Hz 3kw |
Προδιαγραφή:
1) Πρότυπο: Smt-IR500
2) Διάσταση μηχανών: 1902 (W) x1373 (D) x1700 (Χ), βάρος: 1400kgs
3) Σύστημα κινήσεων
a. Μηχανή: σερβο μηχανή λεωφορείων εναλλασσόμενου ρεύματος 7 άξονα
b. Επανάληψη: ±0.02mm
c. Τέμνουσα ακρίβεια: ±0.05mm
d. Επανάληψη: ±0.02mm
e. Ψήφισμα: ±0.01mm
f. Άξονας: X/Y1/Y2/Z/A/B/C

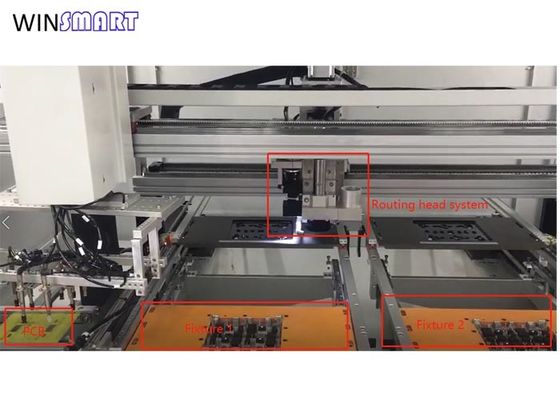

4) Λειτουργώντας πλατφόρμα
a. Λειτουργώντας πίνακες: 2
b. Τοποθετώντας τρόπος PCB: άκρη τρυπών καρφιτσών ή PCB αποβλήτων
c. Επιτροπή μπροστινή/που βγαίνουν: αυτόματος
d. Περιοχή άλεσης: 400x500mm
e. Πάχος PCB: 0.33mm
5) Μηχανή αξόνων
a. Δύναμη: 380W, εμπορικό σήμα: Γερμανία Kavo
b. Ανώτατη ταχύτητα αξόνων: 100000rpm/ESD
c. Δροσίζοντας τρόπος: αερόψυξη
d. Καθοδηγώντας κομμάτια: λαβή 3.175mm dia
e. Δρομολόγηση του κομματιού που αντικαθιστά τον τρόπο: αυτοκίνητο/εγχειρίδιο
6) Altimetry σύστημα λέιζερ
a. Λειτουργία: ελέγξτε το ύψος φόρτωσης PCB, αποτρέψτε το πιάτο πίεσης
b. Σειρά μέτρου: 0.005mm14mm
c. Ακρίβεια μέτρου: ±0.005mm
7) Κενό σύστημα
a. Ικανότητα: 63L/minute
b. Λειτουργία: Ανεξάρτητη κενή λειτουργία φυσήγματος
8) Σύστημα συλλογής σκόνης
a. Δύναμη: 3HP αεροκαθαριστήρας
b. Όγκος εξάτμισης: 4-5 M3/Minute
c. Στατική πίεση: -2300mmaq
9) Ηλεκτρικός ανεφοδιασμός
a. Δύναμη: 220V, φάση Ι, 20A, 50/60Hz
b. Πηγή αερίου: 4-5 L/Minute
Σύστημα λειτουργίας μηχανών
1. Διεπαφή λειτουργίας: Παράθυρα 7
2. Οπτικό σύστημα: Ψηφιακή κάμερα υψηλής ανάλυσης/σύστημα εικόνας Cognex
3. Προγραμματισμός:
a. Συντεταγμένες αρπαγών AOI scanning/CCD
b. Ψαρευμένη λειτουργία αντιγράφων ταινιών
c. Τροποποιήστε τις συντεταγμένες, ccd αυτόματα συγχρονισμός
d. Άλλες λειτουργίες: Αποζημίωση διαμέτρων εργαλείων, καθαρίζοντας άκρες συλλεκτών σκόνης
Χαρακτηριστικά γνωρίσματα μηχανών άλεσης:
1. Ο τέμνων πλήρης κλειστός βρόχος πορειών, σε πραγματικό χρόνο καταδίωξη λάθους, ανατροφοδοτεί, αποζημίωση, ευφυές σύστημα υψηλών σημείων της Κίνας πρώτο
2. Η χρησιμοποίηση εισήγαγε το διασπασμένο PLC, που σπάζει την παραδοσιακή βασισμένη σε υπολογιστή κάρτα ελέγχου PLC πινάκων, την υψηλότερη σταθερότητα και ισχυρότερο τον αντιπαρεμβατικό.
3. Λειτουργία μέτρησης ύψους λέιζερ της Κίνας πρώτη, απλή λειτουργία και υψηλότερη απόδοση ασφάλειας
4. Με την ανώτερη διαμόρφωση ξεσκονίσματος, με τη λειτουργία αδένων, η επίδραση σκουπίσματος με ηλεκτρική σκούπα είναι καλύτερη
5. Αυτόματα προσδιορίστε τους γραμμωτούς κώδικες και ανακτήστε τα τέμνοντα προγράμματα
