Λεπτομέρειες:
|
Άξονας: | Προαιρετικός | Πλεονέκτημα: | Χαμηλότερο κόστος |
---|---|---|---|
Τέμνουσα ακρίβεια: | ±0.05mm | Ανώτατο μέγεθος PCB: | 300x400mm |
Καθοδηγώντας κομμάτι: | αριστερός | Τέμνουσα ταχύτητα: | 1-100mm/s |
Ηλεκτρική σκούπα: | ναι | όνομα προϊόντων: | Μηχανή PCB Depanel |
Υψηλό φως: | Περιστροφική επιτραπέζια PCB Depaneling μηχανή,Χειρωνακτική μηχανή PCB Depaneling σίτισης,380V μηχανή δρομολογητών PCB |

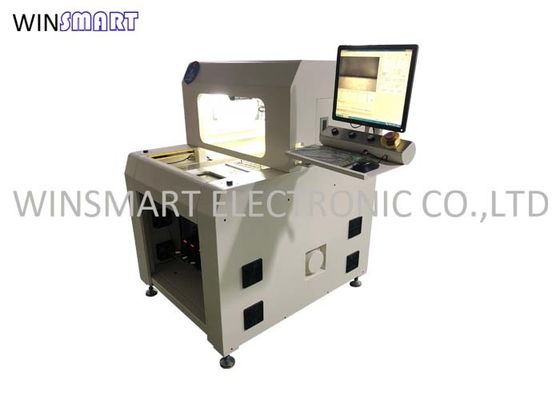

Επιτραπέζιος PCB δρομολογητής Rotable μηχανών PCB Depanel για τους πίνακες μεγάλης ποσότητας
Προδιαγραφή δρομολογητών PCB:
Πρότυπος αριθμός | SMTR288 |
Μέγεθος μηχανών | 1000 (L) Χ 1244 (W) Χ 1400 (Χ) χιλ. |
Τάση | 380V/50Hz, 3.5KW |
Ανώτατο μέγεθος PCB | 300x400mm |
Πάχος PCB | 0.46mm |
Τρόπος σίτισης | Χειρωνακτικός |
Προσδιορισμός θέσης PCB | Προσαρμοσμένο προσάρτημα |
Προγραμματισμός | Διδασκαλία οράματος, ευθύγραμμος προγραμματισμός |

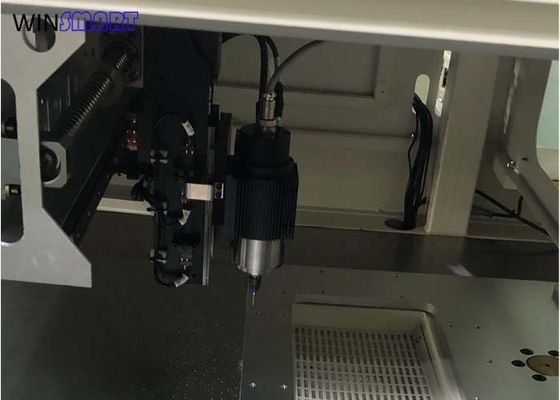

Τέμνων άξονας | SycoTec 60000rpm/min (πρότυπα) |
Δροσίζοντας τύπος | Μόνη ψύξη |
Τρόπος συλλογής σκόνης | Κατώτατη συλλογή |
Τέμνουσα ταχύτητα | 1-100mm/s |
Τέμνουσα ακρίβεια | ±0.01mm |
Καθοδηγώντας κομμάτι | 0.8-3.0 διάμετρος, αριστερή περιστροφή |
Επαναλάβετε την ακρίβεια | ±0.02mm |
Μέγεθος ηλεκτρικών σκουπών | 625 (L) Χ 600 (W) Χ 1160 (Χ) χιλ. |
Δύναμη ηλεκτρικών σκουπών | 3HP, 2.2KW |
Βάρος ηλεκτρικών σκουπών | 130kgs |
Ενεργός προστατευτική λειτουργία | Κουρτίνα φωτός ασφάλειας |
Πόρτα ασφάλειας | Χειρωνακτική πόρτα |
Μέθοδος προγραμματισμού | Βοηθημένη κάμερα διδασκαλία |
Χαρακτηριστικά γνωρίσματα δρομολογητών PCB:
1. Πλήρης ηλεκτρονικός έλεγχος, κανένα αίτημα αέρα
2. Υψηλή σταθερότητα, εύκολη συντήρηση
3. Απλή λειτουργία, σύντομος χρόνος μεταστροφής
4. Σχέδιο για το μικρό και μέσο μέγεθος PCBA

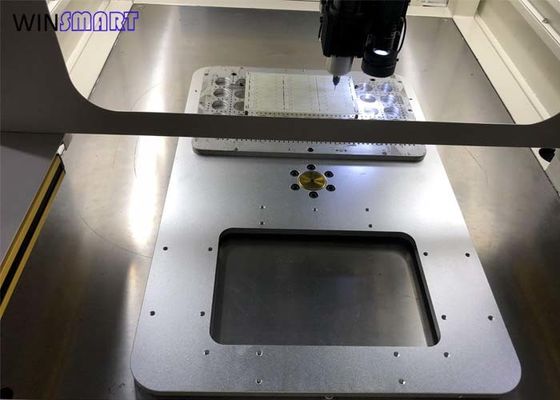

5. Περιστροφικοί λειτουργώντας πίνακες
Περίοδος εξουσιοδότησης και πεδίο υπηρεσιών:
Ο εξοπλισμός έχει διορθωθεί και έχει ελεγχθεί πρίν αφήνει το εργοστάσιο, και η επιχείρηση θα εγγυηθεί τη χρήση της μέσα στους ακόλουθους όρους.
1. Περίοδος εξουσιοδότησης
Ένα έτος μετά από να αφήσει το εργοστάσιο, τα κύρια τρεξίματα άξονων 3500 ώρες.
2. Πεδίο υπηρεσιών
Κατά τη διάρκεια της περιόδου εξουσιοδότησης, η επιχείρηση θα επισκευάσει το ελάττωμα - χωρίς δαπάνη, αλλά ακόλουθους όρους δεν θα καλυφθεί από την εξουσιοδότηση.
Πρόταση: παρακαλώ ελέγξτε το εγχειρίδιο οδηγίας ή ελάτε σε επαφή με την επιχείρησή μας εάν αντιμετωπίζετε οποιοδήποτε πρόβλημα που δεν καταλαβαίνετε στην πραγματική διαδικασία
Ρύθμιση περιβάλλοντος
1. Ο εξοπλισμός πρέπει να εγκατασταθεί σε μια αερισμένη και ξηρά θέση. Μην το εγκαταστήστε σε μια θέση που είναι εύκολο να διαβρωθεί ή εύφλεκτο.
2. Ο εξοπλισμός δεν πρέπει να εγκατασταθεί στις θέσεις που εκτίθενται στο φως του ήλιου και την υψηλή θερμότητα.
3. Μην τοποθετήστε τον εξοπλισμό σε ισχύ με την ισχυρή δόνηση και την εύκολη σύγκρουση.
Μηχανική εγκατάσταση
1. Τοποθετήστε τον εξοπλισμό στην οριζόμενη θέση.
2. Ρυθμίστε το επίπεδο του εξοπλισμού με ένα όργανο επιπέδων, και σφίγξτε έπειτα τη βίδα φλυτζανιών ποδιών.
3. Συνδέστε τη μάνικα του συλλέκτη σκόνης με τη σκόνη που συλλέγει το λιμένα του εξοπλισμού.
4. Συνδέστε το βούλωμα δύναμης του συλλέκτη σκόνης με τον εξοπλισμό για να επιβεβαιώσετε την επίδραση κατεύθυνσης λειτουργίας και συλλογής σκόνης. Εάν αντιστρέφεται, αντικαταστήστε τα οποια δήποτε δύο των τριών ηλεκτροφόρων καλωδίων.
5. Να στηρίξει τις απαιτήσεις: παρακαλώ συνδέστε τον εξοπλισμό με το επίγειο καλώδιο του κιβωτίου διανομής χωριστά, και μην συνδέστε με άλλο εξοπλισμό σωρηδόν.
Διαμόρφωση παροχής ηλεκτρικού ρεύματος
1. Η τυποποιημένη εισαγωγή του εξοπλισμού είναι μονοφασικό εναλλασσόμενο ρεύμα 220 Β.
2. Ο εξοπλισμός εισήγαγε 3 το εναλλασσόμενο ρεύμα φάσης 380V πρέπει να εξοπλιστεί με το μετασχηματιστή.
Δρομολογητής PCB που συσκευάζει:
