Λεπτομέρειες:
|
| ΝΕΟΣ: | 100% | Έγκριση CE: | ναι |
|---|---|---|---|
| Άξονας: | SycoTec 4024HY | Τέμνουσα ακρίβεια: | ±0.05mm |
| Εξουσιοδότηση: | 1 έτος | Όνομα: | Κόπτης δρομολογητών PCB |
| Υψηλό φως: | Βιομηχανική μηχανή PCB Depanelization ελέγχου PC,Μόνη δροσίζοντας μηχανή PCB Depanelization,2.5KW μηχανή δρομολογητών PCB |
||
Μέθοδος PCB Depanelization κοπτών δρομολογητών PCB για τους πίνακες δρομολογητών 0.62.5mm
Περιγραφή:
SMTR17 είναι ένα είδος εξοπλισμού που χρησιμοποιεί κυρίως τον κόπτη άλεσης που τρέχει με υψηλή ταχύτητα στο χωριστό πολυ συνδεδεμένο PCB σύμφωνα με την προ πορεία έκδοσης. Μπορεί να αντικαταστήσει τις χειρωνακτικές σπάζοντας ή κόβοντας ατέλειες της γ-περικοπής ή της ώθησης, να βελτιώσει την ποιότητα των προϊόντων και να μειώσει το ποσοστό απορρίματος. Αυτή η μηχανή υιοθετεί το πιό πρόσφατο λειτουργικό σύστημα με την ανθρώπου-μηχανής διεπαφή. Η τέμνουσα πορεία μπορεί να τροποποιηθεί από την υψηλή διδασκαλία εικονοκυττάρου CCD και έκδοση, και μπορεί επίσης να τροποποιηθεί βαθμιαία. Χρησιμοποιώντας την περιστρεφόμενη πλατφόρμα ως φόρτωση και ξεφορτώνοντας τη συσκευή του PCB, ο μη απασχόλησης χρόνος της μηχανής μπορεί να μειωθεί αποτελεσματικά, και η ιδανική αποδοτικότητα παραγωγής μπορεί να επιτευχθεί.
Χαρακτηριστικά γνωρίσματα δρομολογητών PCB:
1. Εξοπλισμένος με το υψηλό εικονοκύτταρο ενισχύοντας φακός χρώματος CCD, βοηθητική λειτουργία προσομοίωσης διδασκαλίας προγράμματος και έκδοσης, ακριβέστερη ακρίβεια και σαφέστερη εικόνα.
2. Ζωή εργαλείων που ελέγχει: μετά από να κόψει μια ορισμένη απόσταση, ο κόπτης άλεσης θα αυξηθεί αυτόματα/πέφτει στη θέση της εξέχουσας θέσης που δεν έχει κοπεί. Πάνω-κάτω
η απόσταση και οι χρόνοι μπορούν να τεθούν ως στόχος ελεύθερα σύμφωνα με το μήκος της εξέχουσας θέσης, ώστε να παραταθεί η ζωή του κόπτη άλεσης.
3. Το διαφανές σχέδιο πορτών ασφάλειας καθιστά τη διαδικασία επεξεργασίας σαφή με μια ματιά. Η πόρτα ανοίγει και σταματά για να αποτρέπει τα ατυχήματα κατά τη διάρκεια της επεξεργασίας, που παρέχει ένα ασφαλές λειτουργικό περιβάλλον για τους χρήστες
4. Αυτόματο σύστημα προσδιορισμού θέσης και διορθώσεων σημαδιών, κινούμενη επίδειξη πορειών και καταδίωξη, αυτόματη λειτουργία διορθώσεων εστίασης, υψηλότερη τέμνουσα ακρίβεια.
5. Τρία ίδια ή διαφορετικά προγράμματα μπορούν να χρησιμοποιηθούν για το ίδιο προσάρτημα που εντοπίζει από το σημάδι, ώστε να εξασφαλιστεί η τέμνουσα ακρίβεια
6. Ο ισχυρός συλλέκτης σκόνης μπορεί να καθαρίσει και να λύσει το πρόβλημα τη σκόνη. Ο εισαγόμενος ανεμιστήρας καθιστά τη συλλογή σκόνης καθαρότερη και χαμηλού θορύβου.
7. Χρησιμοποιήστε το αριστερό και το δεξιό worktable για να ανταλλάξετε την επεξεργασία και να τοποθετήσετε το υπόστρωμα PCB, να μειώσετε τον αναμονής χρόνο και να αυξήσετε τη ικανότητα παραγωγής.
8. Γενικά, η τέμνουσα μηχανή είναι ηλεκτρική, και ο worktable είναι πνευματικός. Εάν λειτουργεί για πολύ καιρό, το PCBA μπορεί να βλαφθεί λόγω της ανεπαρκούς πίεσης αέρα. Η μηχανή τροφοδοτείται εντελώς επάνω, ώστε να εξασφαλιστούν η ακρίβεια και η σταθερότητά της.
Προδιαγραφή δρομολογητών PCB:
| Πρότυπος αριθμός | SMTR17 |
| Μέγεθος μηχανών | 850 (L) Χ 750 (W) Χ 1455 (Χ) χιλ. |
| Τάση | 380V/50Hz, 2.5KW |
| Ανώτατο μέγεθος PCB | 410x460mm (ενιαίος πίνακας), 260x310mm (διπλός πίνακας) |
| Πάχος PCB | 0.45mm |
| Τρόπος σίτισης | Χειρωνακτικός |
| Προσδιορισμός θέσης PCB | Προσαρμοσμένο προσάρτημα |
| Προγραμματισμός | Διδασκαλία οράματος, ευθύγραμμος προγραμματισμός |
| Τέμνων άξονας | SycoTec 60000rpm/min (πρότυπα) |
| Δροσίζοντας τύπος | Μόνη ψύξη |
| Τρόπος συλλογής σκόνης | Κατώτατη συλλογή |
| Τέμνουσα ταχύτητα | 1-100mm/s |
| Επαναλάβετε την ακρίβεια | ±0.01mm |
| Καθοδηγώντας κομμάτι | 0.8-3.0 διάμετρος, σωστή περιστροφή |
| Επαναλάβετε την ακρίβεια | ±0.02mm |
| Σύστημα ελέγχου | Βιομηχανικό PC |
| Άξονας | Γερμανία SycoTec 4015HY |
| Έλεγχος κινήσεων | πίνακας ελέγχου κινήσεων 4 άξονα |
| Βίδα μολύβδου | C5 αλέθοντας μόλυβδος βιδών |
| Κάμερα | Greay κάμερα απεικόνισης 40W της Γερμανίας |
| LCD | 17 ίντσα |

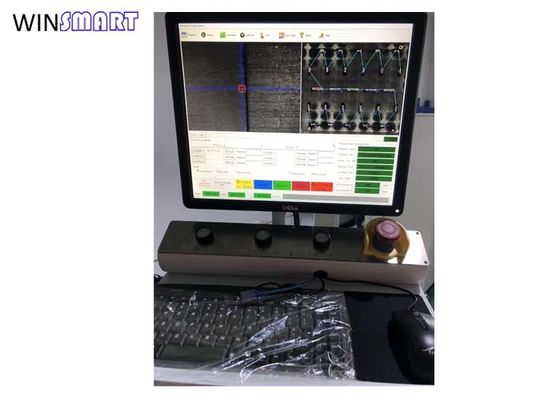

Φιλικό αγγλικό λογισμικό έκδοσης:
Συσκευασία:
Υπεύθυνος Επικοινωνίας: Ms. Amy
Τηλ.:: +86-752-6891906
