Λεπτομέρειες:
|
Χρώμα: | Άσπρος | Υλικό PCB: | FR4, αργίλιο |
---|---|---|---|
Πάχος PCB: | 0.83.0mm | Τέμνουσα ακρίβεια: | ±0.05mm |
Ανώτατο μέγεθος PCB: | 280x280mm | Χαρακτηριστικό γνώρισμα: | Τοπ κοπή |
Ηλεκτρική σκούπα: | 3HP/2.2KW | Καθοδηγώντας κομμάτι: | Dia 0.82.5mm |
επιτόπια εγκατάσταση: | ναι | Όνομα προϊόντων: | Ημι-αυτόματος δρομολογητής PCB |
Υψηλό φως: | Ημι αυτόματη μηχανή δρομολογητών PCB Depaneling,Χαμηλότερη μηχανή δρομολογητών PCB Depaneling πίεσης,Ημι αυτόματος δρομολογητής PCB |

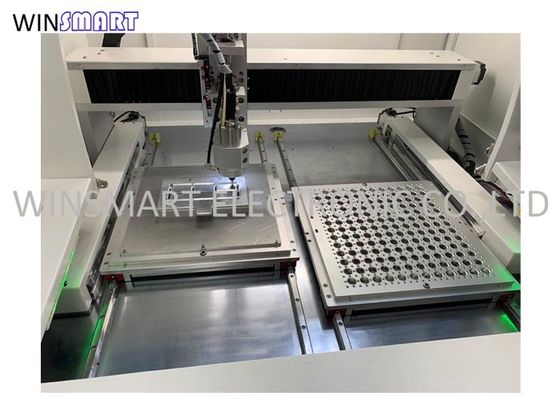

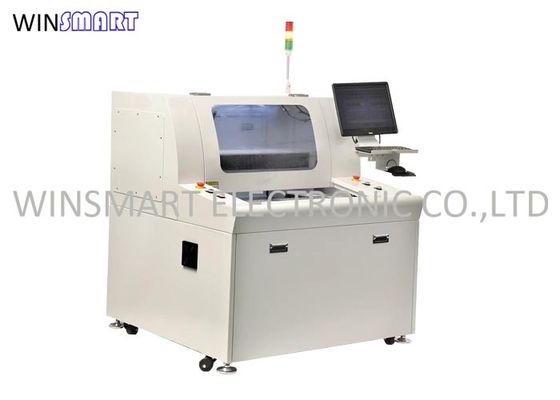

Ημι-αυτόματος δρομολογητής PCB για τον τυπωμένο πίνακα κυκλωμάτων Depaneling με τη χαμηλότερη πίεση
Προδιαγραφή δρομολογητών PCB:
Συνολικά | |
Διαστάσεις (W*D*H) | 1220mm*1200mm*1850mm |
Βάρος | 600KG |
Όφσετ ύψους | 60~110mm |
Χειριστής | |
Τύπος μηχανών | Σειρά JiaBao |
Επανάληψη προσδιορισμού θέσης | 0.01mm |
Περιοχή εργασίας άξονα (ανώτατη) | 730mm*450mm*50mm |
Σταθμός εργασίας | |
Σταθεροποίηση PCB | πρότυπα, ειδίκευση |
Φόρτωμα και εκφόρτωμα PCB | χειρωνακτικός |
Μέγεθος PCB (ανώτατο) | 280x280mm |
PCB πυκνά (ανώτατος) | 3.5mm |
Fixturing | |
Ακαμψίας | Προσαρμοσμένος κάνετε το προσάρτημα |
Σταθεροποίηση Fixturing | μηχανήματα |
Μηχανή αξόνων | |
Δύναμη | 150W |
Άξονας | 20000-60000rpm/min |
Προστατεύστε | μόνη/ψύξη αέρα |
Κόπτης αλλαγής | Ειδίκευση |
Ικανότητα δρομολόγησης | |
Τέμνουσα ταχύτητα (μέγιστο) | 80mm/s |
Οδηγώντας ταχύτητα (μέγιστο) | 2500mm/s |
Ακρίβεια της κοπής | 0.01mm |
Κενό σύστημα | |
Κενή δύναμη | 3.5KW εναλλασσόμενο ρεύμα 380V |
Κενό | βαρίδι |
Χρησιμότητες | |
Δύναμη | 2.0KW AC380V |
Παροχή αέρα | 5KG/cm2 |
Προγραμματισμός | |
Το πρόγραμμα εκδίδει | Ευθύγραμμος |
Η λειτουργία εκδίδει | Γραμμή, τόξο, circula, u-καμπύλη |
Αποθήκευση προγράμματος | HDD |
Σύστημα εικόνας | Χρώμα CCD SONE |
όφσετ κοπτών άλεσης | ΑΥΤΟΜΑΤΟΣ |
Κενή οργάνωση | ΑΥΤΟΜΑΤΟΣ |
Όργανα ελέγχου λειτουργίας | |
Iindicator | Κράτος μηχανών Iindicator |
έλεγχος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, η χρήση της χρονικής δοκιμής |
Η μηχανή προστατεύει | Έχετε την υπερθέρμανση, υπερφορτώστε, λειτουργία προστασίας χαμηλής τάσης |
μηχανή πέρα από τον έλεγχο φόρτωσης | Έχετε την υπερφόρτωση, η γραμμή είναι λειτουργία προστασίας κανονικής, χαμηλής τάσης |
Χρησιμοποιήσιμος χρόνος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, |
Στατιστική στοιχείων | Χωριστό πρότυπο πινάκων, που χωρίζει την αρίθμηση, διαφορετικές μετρώντας μέθοδοι |
Αρχείο λάθους | Το λογισμικό καταγράφει αυτόματα όλη τη μνήμη συναγερμών των μηχανών |
ΙΙΙ. ακρίβεια | |
Ακρίβεια άξονα | 0.001mm |
Τέμνουσα ακρίβεια | 0.1mm |
IV. ασφάλεια | |
Η περιοχή εργασίας προστατεύει | Αισθητήρας Safty |
Αισθητήρας πορτών | Μπροστινό και πίσω μέρος αισθητήρας μικροδιακοπτών πορτών ασφάλειας (προαιρετικός) |
Χαρακτηριστικά γνωρίσματα δρομολογητών PCB Depaneling:
1. Η εικόνα ζουμ κοντύτερα CCD κάνει το easier&increase προγραμματισμού την ακρίβεια της ρύθμισης σημείου.
2. Ο γλιστρώντας πίνακας δύο παρέχει ταυτόχρονα μέσα έξω τη μετακίνηση για να μειώσει το χρόνο καρφιών για την καλύτερη παραγωγικότητα.
3. Η ΑΥΤΟΜΑΤΗ εικόνα όφσετ system.CCD ΣΗΜΑΔΙΩΝ θα μπορούσε check&simulate η πορεία ή δρομολόγηση για να μειώσει το περιττό λάθος πριν από την κοπή.
4. Έχει το χρονικό έλεγχο ζωής κομματιών δρομολόγησης και το σύστημα συναγερμών για να υπενθυμίσει στο χειριστή για να αλλάξει τα κομμάτια δρομολόγησης όταν τελειώνει την κοπή 120M. Και το κομμάτι πρώτα 2mm δρομολόγησης έκοψε το πρώτο σημείο άλεσης, η μέση 2mm έκοψε το δεύτερο σημείο άλεσης, τα τελευταία 2mm κόβουν το τρίτο σημείο άλεσης για να αυξήσουν το χρόνο ζωής του.
5. Εγκαταστήστε τους αισθητήρες ασφάλειας για να εξασφαλίσετε ασφαλή παραγωγή κατά τη διάρκεια της κοπής.
6. Προαιρετικοί άξονες με το διαφορετικό κόστος για να καλύψει τις διαφορετικές απαιτήσεις προϋπολογισμών.
Δρομολογητής FAQ PCB:
1. Α: Τι είναι χρόνος ζωής της δρομολόγησης του κομματιού;
Q: 150-300 μέτρα.
2. Α: Μπορεί αυτό το πρότυπο να κόψει τους πίνακες PCB αργιλίου;
Q: Ναι.
3. Α: Τι γίνεται με τον προσδιορισμό θέσης PCB;
Q: Προσαρμοσμένο χρήση jig για τον προσδιορισμό θέσης.
4. Α: Ποιος είναι ο άξονας για τον ευθύγραμμο δρομολογητή PCB;
Q: Γερμανία SycoTec 4025.
5. Α: Πώς να το συσκευάσει;
Q: Ο δρομολογητής και ο καθαριστής συσκευάζονται στη χωρισμένη ξύλινη περίπτωση μετά από το κενό.
6. Α: Είναι επιτόπιες εγκατάσταση και κατάρτιση διαθέσιμες.
Q: Ναι, είναι διαθέσιμο.
7. Α: Ποιοι είναι οι όροι παράδοσής σας;
Q: Δεχόμαστε την πρώην-εργασία, τη ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ, CIF, DDU, DDP, κ.λπ.
