Κατώτατο σημείο που κόβει την οπτική μηχανή δρομολογητών PCB PCB Depanelizer συστημάτων CCD

Κατώτατο σημείο που κόβει την οπτική μηχανή δρομολογητών PCB PCB Depanelizer συστημάτων CCD

Λειτουργία PCB Depanelizer:

Αυτός ο δρομολογητής PCB PCB depanelizer χρησιμοποιείται για το καθοδηγημένο singulation επιτροπής PCB με τη χαμηλότερη πίεση.

Και χρησιμοποιεί μια χωρίς σκόνη τέμνουσα τεχνολογία για να εξασφαλίσει ότι ο χωρισμένος πίνακας είναι πολύ καθαρός και δεν χρειάζεται οποιαδήποτε άλλαδήποτε εργαλεία για να καθαρίσει τη σκόνη μετά από την κοπή. Αυτή η φαινομενικά απλή λειτουργία έχει γίνει κατανοητή έξυπνα και έχει σχεδιαστεί από πολλούς τεχνικούς.

Περιγραφή PCB Depanelizer:

Αυτός ο δρομολογητής PCB PCB depanelizer είναι ένα είδος εξοπλισμού που χρησιμοποιεί κυρίως τον κόπτη άλεσης που τρέχει με υψηλή ταχύτητα στο χωριστό πολυ συνδεδεμένο PCB σύμφωνα με την προ πορεία έκδοσης. Μπορεί να αντικαταστήσει τις χειρωνακτικές σπάζοντας ή κόβοντας ατέλειες της β-περικοπής ή punching, να βελτιώσει την ποιότητα των προϊόντων και να μειώσει το ποσοστό απορρίματος. Αυτή η μηχανή υιοθετεί το πιό πρόσφατο λειτουργικό σύστημα με την ανθρώπου-μηχανής διεπαφή. Η τέμνουσα πορεία μπορεί να τροποποιηθεί από την υψηλή διδασκαλία εικονοκυττάρου CCD και έκδοση, και μπορεί επίσης να τροποποιηθεί βαθμιαία.

PCB Depanelizer Advantange:

1. Προαιρετικός ενιαίος/διπλός λειτουργώντας πίνακας

2. Σύστημα εικόνας PC και CCD

3. Προγραμματισμός με την αποζημίωση και τη συλλογή σκόνης

4. Διαθέσιμος για τους ανώτατους πίνακες 410x460mm

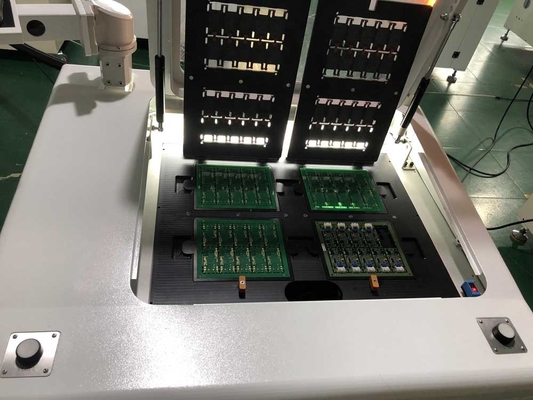

5. Εφαρμόσιμοι για ανώτατα 210x260mm οι πίνακες για τους διπλούς πίνακες, και επιτρέπουν σε αυτό τους διπλούς πίνακες που τρέχουν για δύο διαφορετικά PCB τις depaneling εφαρμογές

6. Κατώτατη κοπή με το κατώτατο vacuun καθαρίζοντας σύστημα, χωρίς σκόνη

Προδιαγραφή PCB Depanelizer:

Χαρακτηριστικά γνωρίσματα PCB Depanelizer:

1. Προγραμματισμός υπολογιστών, οπτικό σύστημα. Το φιλικό λογισμικό προγραμματισμού, και αυτό είναι πολύ εύκολο να καθεί ένα πρόγραμμα χωρίς επαγγελματική κατάρτιση.

2. Επιτρέψτε ανώτατα 460x410mm PCBA, μπορεί να εργαστεί ως διπλούς πίνακες για τις μικρές επιτροπές, να υποστηρίξει 2 διαφορετικές εφαρμογές τύπων ανά χρόνο.

3. Ανοικτό σχέδιο εργασίας για τη φόρτωση και την εκφόρτωση, χωρισμένος έλεγχος για κάθε λειτουργώντας πίνακα.

4. Φιλικό λογισμικό για τον εύκολους προγραμματισμό και την παραγωγή.

Διάσταση PCB Depanelizer:

Ανταλλακτικά:

1. Εφεδρικός άξονας SycoTec

2. Κομμάτια δρομολόγησης καλής ποιότητας

3. Προσαρμοσμένο jig

Δρομολόγηση των κομματιών που θέτουν:

Το μακράς διαρκείας κομμάτι χρονικής δρομολόγησης μπορεί να τεθεί από 3 τμήματα στην κοπή συνολικών 150 μέτρων.

Μετά από να κόψει 50 μέτρα, καθοδηγώντας το κομμάτι χαμηλότερα 2mm για την επόμενη κοπή τμημάτων.

Όρος εγκατάστασης PCB Depanelizer:

1. Το PCB depanelizer πρέπει να εγκατασταθεί σε μια αερισμένη και ξηρά θέση. Μην το εγκαταστήστε σε μια θέση που είναι εύκολο να διαβρωθεί ή εύφλεκτο.

2. Ο δρομολογητής PCB δεν πρέπει να εγκατασταθεί στις θέσεις που εκτίθενται στο φως του ήλιου και την υψηλή θερμότητα.

3. Μην τοποθετήστε το δρομολογητή σε ισχύ με την ισχυρή δόνηση και την εύκολη σύγκρουση.

4. Τοποθετήστε το δρομολογητή στην οριζόμενη θέση.

5. Ρυθμίστε το επίπεδο του εξοπλισμού με ένα όργανο επιπέδων, και σφίγξτε έπειτα τη βίδα φλυτζανιών ποδιών.

6. Συνδέστε τη μάνικα του συλλέκτη σκόνης με τη σκόνη που συλλέγει το λιμένα του δρομολογητή.

7. Συνδέστε το βούλωμα δύναμης του συλλέκτη σκόνης με τον εξοπλισμό για να επιβεβαιώσετε την επίδραση κατεύθυνσης λειτουργίας και συλλογής σκόνης. Εάν αντιστρέφεται, αντικαταστήστε τα οποια δήποτε δύο των τριών ηλεκτροφόρων καλωδίων.

8. Να στηρίξει τις απαιτήσεις: συνδέστε το δρομολογητή με το επίγειο καλώδιο του κιβωτίου διανομής χωριστά, και μην συνδέστε με άλλο εξοπλισμό σωρηδόν.

Εφαρμογή PCB Depanelizer:

Χρησιμοποιείται ευρέως στις ηλεκτρονικές βιομηχανίες κατασκευής: Οδηγήσεων, παροχή ηλεκτρικού ρεύματος, υπολογιστής, αυτοκίνητος, αεροδιαστημικός, παιχνίδια, ιατρικών, κ.λπ.
