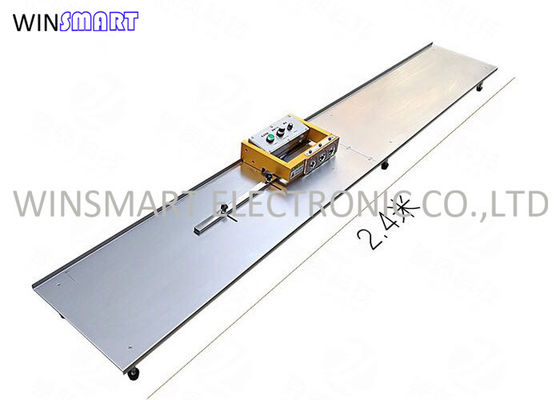

Μηχανή υψηλής ταχύτητας αυτόματης κοπής PCB V-Groove

Επισκόπηση της μηχανής κοπής V-groove:

Διαχωριστής PCB, γνωστός επίσης ως μηχανή διαμόρφωσης PCB ή μηχανή κοπής PCB,είναι ένα εξειδικευμένο εργαλείο που χρησιμοποιείται στην κατασκευή ηλεκτρονικών συσκευών για τον διαχωρισμό μεμονωμένων κυκλωτικών πλακών (PCB) από ένα πάνελ ή μεγαλύτερο σύνολο PCB.

Ο διαχωριστής PCB έχει σχεδιαστεί για να κόβει, να διαχωρίζει ή να διαχωρίζει τα PCB από ένα πάνελ ή συστοιχία μετά την ολοκλήρωση των διαδικασιών συναρμολόγησης και συγκόλλησης.Αυτό το μηχάνημα είναι κρίσιμο για την μαζική παραγωγή όπου τα PCB κατασκευάζονται σε πάνελ και στη συνέχεια διαχωρίζονται σε μεμονωμένες μονάδες για περαιτέρω επεξεργασία ή συναρμολόγηση.

Χαρακτηριστικά της μηχανής κοπής V-groove:

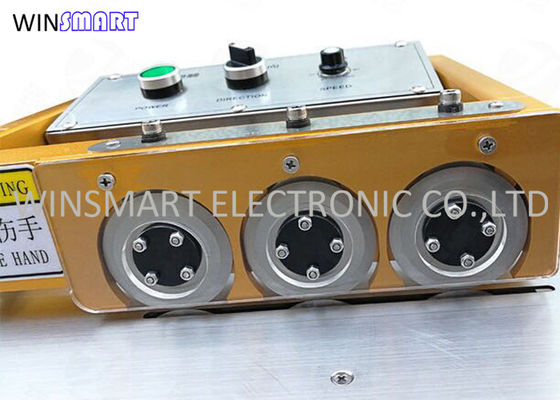

1Με τη μοναδική μέθοδο κοπής, η πλακέτα κυκλώματος κόπτεται από έξι λεπίδες. Είναι μια ομάδα που αποτελείται από μία άνω και μία κάτω λεπίδα, και είναι επίσης μια μονάδα κοπής. Υπάρχουν A, B, C, τρεις ομάδες.Ολόκληρη η διαδικασία κοπής χωρίζεται σε τρία στάδια από την λεπίδα της ομάδας Α που κόβει το 40% της σανίδας και στη συνέχεια στην λεπίδα της ομάδας Β που κόβει το μαχαίρι μέσα από το κόψιμο αυλαίας από την ομάδα Α για να ολοκληρώσει ένα άλλο 40%.Το τελευταίο 20% κόβεται με λεπίδα της ομάδας Γ και τελειοποίηση.η πίεση που παράγεται κατά τη διάρκεια της εξέλιξης της κοπής μειώθηκε κατά περισσότερο από 80% σε σύγκριση με την παραδοσιακή κοπή σε μια στιγμήΈτσι η άκρη της σανίδας και η επιφάνεια της είναι πολύ ομαλές χωρίς στρέβλωση.

Επί του παρόντος, είναι η μόνη μηχανή που μπορεί να εγγυηθεί την πλάκα αλουμινίου χωρίς παραμόρφωση μετά την κοπή.

2Λόγω της πολλαπλής κοπής, η διαδικασία κοπής είναι πολύ ομαλή και βελτιώνει σημαντικά την ικανότητα θέσης του V-CUT groove.

Ακόμα κι αν με ρηχή τρύπα V-CUT αυλάκι η σανίδα δεν θα πηδήξει από την λεπίδα, αποφεύγοντας δυσμενείς.

3Η αντοχή της λεπίδας βελτιώθηκε σημαντικά.και η διάρκεια ζωής μπορεί να είναι ένα έτος ή περισσότερο κατά την κοπή της πλακέτας αλουμινίου.

4Όλες οι λεπίδες κοπής βαθμολογούνται από το όργανο μέτρησης παρεμβολών λέιζερ διπλής συχνότητας Excitation.Βεβαιωθείτε ότι το τελευταίο μαχαίρι μπορεί με ακρίβεια να συνεχίσει να κόψει στις τρύπες που έχουν ήδη κοπεί από το προηγούμενο μαχαίριΗ τριβή της κορυφής του μαχαιριού είναι μικρότερη από 0,02mm.

Ειδικότητα της μηχανής κοπής με V-σχισμή:

Δραστηριότητα της μηχανής κοπής με V-σχιστήρα:

Η κύρια λειτουργία ενός διαχωριστή PCB είναι να διαχωρίζει με ακρίβεια και καθαρότητα τα μεμονωμένα PCB από ένα πάνελ ή συστοιχία.

1. Τρίψιμο ακριβείας: Οι διαχωριστές PCB παρέχουν ακριβή κοπή ή διάτρηση του πίνακα PCB για να διαχωρίσουν μεμονωμένες σανίδες χωρίς να βλάπτουν τα συστατικά ή τα κυκλώματα στις σανίδες.

2. Αποτελεσματική Αποκατάσταση: Με την αυτοματοποίηση της διαδικασίας αποσύνδεσης, οι διαχωριστές PCB αυξάνουν την αποτελεσματικότητα και την απόδοση στην ηλεκτρονική κατασκευή διαχωρίζοντας γρήγορα και με ακρίβεια τα PCB σε μεγάλες ποσότητες.

3. Μειωμένο στρες: Ο διαχωρισμός των PCB με ειδική μηχανή μειώνει την πίεση στις πλάκες και τα εξαρτήματα σε σύγκριση με τις μεθόδους χειροκίνητου διαχωρισμού, ελαχιστοποιώντας τον κίνδυνο ζημιών κατά τη διαδικασία αποσύνδεσης.

4. Πολλαπλομορφία: Οι διαχωριστές PCB μπορούν να χειριστούν διάφορους τύπους PCB, συμπεριλαμβανομένων των άκαμπτων, ευέλικτων και άκαμπτων-ελαστικών PCB, καθιστώντας τους ευπροσάρμοστα εργαλεία για διαφορετικές απαιτήσεις κατασκευής.

5. Υψηλή απόδοση: Αυτά τα μηχανήματα μπορούν να επεξεργαστούν πολλαπλά πάνελ PCB σε σύντομο χρονικό διάστημα, επιτρέποντας την παραγωγή μεγάλου όγκου και τη βελτίωση της αποδοτικότητας της κατασκευής.

6. Βελτιωμένος έλεγχος ποιότητας: Οι διαχωριστές PCB εξασφαλίζουν συνεπή και ακριβή διαχωρισμό των PCB, συμβάλλοντας στον συνολικό έλεγχο ποιότητας και μειώνοντας την πιθανότητα ελαττωμάτων στη διαδικασία παραγωγής.

Συσκευή:
