Λεπτομέρειες:
|
Ηλεκτρική σκούπα: | ναι | Εφαρμογή: | Κοπή PCBA |
---|---|---|---|
Πάχος PCB: | 0.83.0mm | Καθοδηγώντας κομμάτι: | Dia 0.83.0mm |
Τέμνουσα ακρίβεια: | ±0.05mm | Ταχύτητα αξόνων: | 60000rpm |
Άξονας: | SycoTec | Όνομα προϊόντων: | Δρομολογητής PCB |
Υψηλό φως: | Μηχανή δρομολογητών PCB SycoTec,μηχανή δρομολογητών PCB 0.05mm,Μηχανή δρομολογητών PCB Depaneling SMT |

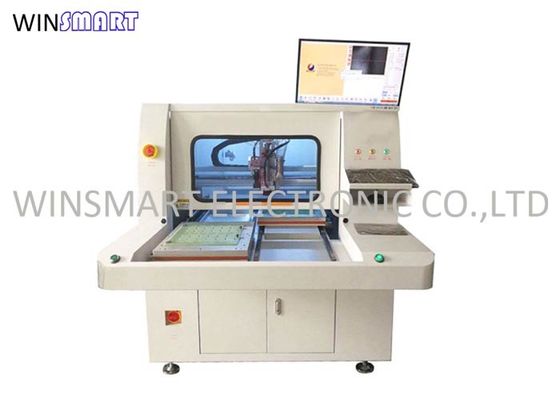

Μηχανή δρομολογητών PCB SMT για τους πίνακες κυκλωμάτων με την ακρίβεια 0.05mm
Μηχανή Advantanges δρομολογητών PCB
Ο δρομολογητής PCB ολοκληρώνεται με τη λεπτή λήξη σύμφωνα με τα ποιοτικά πρότυπα της βιομηχανίας.
Το ακριβές ποιοτικό σύστημα διαχείρισης μας διατηρεί την άριστες απόδοση και την ποιότητα των προϊόντων μας.
Το προϊόν είναι προτιμημένο στους τομείς για τα τεράστια οικονομικά οφέλη του.
Παράμετροι μηχανών δρομολογητών PCB:
Ι. υλικό | |
ΑΞΟΝΑΣ | SycoTec (KAVO) 4025HY |
CCD | Sony 520 βιομηχανικές κάμερες γραμμών |
ΦΑΚΟΣ | Υπολογιστής EX2C |
Βίδα | Εισαγωγές βιδών επίγειων σφαιρών ακρίβειας TBI |
Οδηγός | HIWIN που διευρύνει την εισαγόμενη γραμμική ράγα οδηγών |
ΜΗΧΑΝΗ | Panasonic |
I/O ΚΆΡΤΑ CONTRONL | HFC PCI-9074 |
ΚΆΡΤΑ ΟΔΗΓΩΝ CONTRONL | HFC PCI-9074 |
I/O ΚΑΡΤΑ | PCI-9074-64pcs/-38pcs |
Στατικός καθαρισμός | Στατικός-ST401A σειρά |
Υπολογιστής | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
Διεπαφή μηχανών | AOC LCD17», ποντίκι Logitech |
2. λογισμικό | |
Σύστημα ελέγχου | Επαγγελματίας παραθύρων XP (Service3, v.3244) |
Λειτουργία GUI | Αγγλικά παράθυρα XP |
Το πρόγραμμα εκδίδει | Ευθύγραμμος |
Σύστημα εικόνας | Όφσετ CCD AOTU |
Σύστημα ελέγχου | Έκδοση Φ 1.2.88 |
Μόνη προδιαγραφή δρομολογητών PCB στάσεων:
Συνολικά | |
Διαστάσεις (W*D*H) | 1250mm*1650mm*1450mm |
Βάρος | 750KG |
Όφσετ ύψους | 60~110mm |
Χειριστής | |
Τύπος μηχανών | Σειρά JiaBao |
Επανάληψη προσδιορισμού θέσης | 0.001mm |
Περιοχή εργασίας άξονα (ανώτατη) | 650mm*560mm*50mm |
Σταθμός εργασίας | |
Σταθεροποίηση PCB | πρότυπα, ειδίκευση |
Φόρτωμα και εκφόρτωμα PCB | χειρωνακτικός |
Μέγεθος PCB (ανώτατο) | 320*320mm |
PCB πυκνά (ανώτατος) | 5mm |
Fixturing | |
Ακαμψίας | Προσαρμοσμένος κάνετε το προσάρτημα |
Σταθεροποίηση Fixturing | μηχανήματα |
Μηχανή αξόνων | |
Δύναμη | 150W |
Άξονας | 60000rpm/min |
Προστατεύστε | μόνη/ψύξη αέρα |
Κόπτης αλλαγής | Ειδίκευση |
Ικανότητα δρομολόγησης | |
Τέμνουσα ταχύτητα (μέγιστο) | 80mm/s |
Οδηγώντας ταχύτητα (μέγιστο) | 2500mm/s |
Ακρίβεια της κοπής | 0.01mm |
Κενό σύστημα | |
Κενή δύναμη | 3.5KW εναλλασσόμενο ρεύμα 380V |
Κενό | βαρίδι |
Χρησιμότητες | |
Δύναμη | 2.0KW AC380V |
Παροχή αέρα | 4-6KG/cm2 |
Προγραμματισμός | |
Το πρόγραμμα εκδίδει | Ευθύγραμμος |
Η λειτουργία εκδίδει | Γραμμή, τόξο, circula, u-καμπύλη |
Αποθήκευση προγράμματος | HDD |
Σύστημα εικόνας | Χρώμα CCD SONE |
όφσετ κοπτών άλεσης | ΑΥΤΟΜΑΤΟΣ |
Κενή οργάνωση | ΑΥΤΟΜΑΤΟΣ |
Όργανα ελέγχου λειτουργίας | |
Iindicator | Κράτος μηχανών Iindicator |
έλεγχος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, η χρήση της χρονικής δοκιμής |
Η μηχανή προστατεύει | Έχετε την υπερθέρμανση, υπερφορτώστε, λειτουργία προστασίας χαμηλής τάσης |
μηχανή πέρα από τον έλεγχο φόρτωσης | Έχετε την υπερφόρτωση, η γραμμή είναι λειτουργία προστασίας κανονικής, χαμηλής τάσης |
Χρησιμοποιήσιμος χρόνος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, |
Στατιστική στοιχείων | Χωριστό πρότυπο πινάκων, που χωρίζει την αρίθμηση, διαφορετικές μετρώντας μέθοδοι |
Αρχείο λάθους | Το λογισμικό καταγράφει αυτόματα όλη τη μνήμη συναγερμών των μηχανών |
ΙΙΙ. ακρίβεια | |
Ακρίβεια άξονα | 0.001mm |
Τέμνουσα ακρίβεια | 0.1mm |
IV. ασφάλεια | |
Η περιοχή εργασίας προστατεύει | Με την τέσσερα σφραγισμένη προστασία |
Αισθητήρας πορτών | Μπροστινό και πίσω μέρος αισθητήρας μικροδιακοπτών πορτών ασφάλειας (προαιρετικός) |
Κουμπί στάσεων ανάγκης |

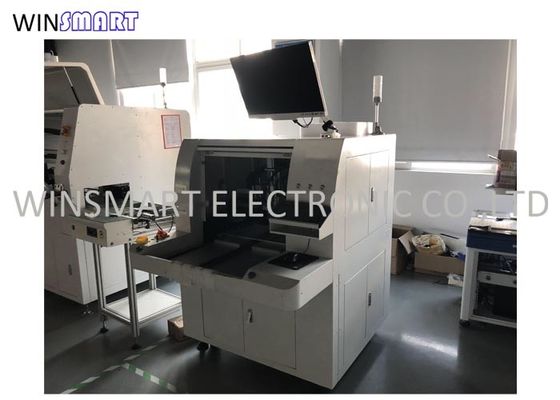

Λεπτομέρεια δρομολογητών PCB:
Στέλνοντας τρόποι δρομολογητών PCB:
FedEx/DHL/UPS/TNT σαφής
Ωκεανός
Αέρας
Σιδηρόδρομος
Φορτηγό
