Λεπτομέρειες:
|
Ηλεκτρική σκούπα: | Κορυφή ή κατώτατο σημείο | Εφαρμογή: | Κοπή PCBA |
---|---|---|---|
Πάχος PCB: | 0.83.0mm | Καθοδηγώντας κομμάτι: | Dia 0.83.0mm |
Τέμνουσα ακρίβεια: | ±0.05mm | τέμνων τρόπος: | Τοπ κοπή |
Νέος: | ναι | Όνομα προϊόντων: | Δρομολογητής Depanel PCB |
Υψηλό φως: | Ο αέρας που δροσίζει τη μηχανή δρομολογητών PCB Depaneling,δύο μηχανή επιτραπέζιων PCB Depaneling δρομολογητών,στέκεται το μόνο κόπτη PCB Depaneling |
Μόνη μηχανή δύο πίνακες PCBA Depanelization Depanel δρομολογητών PCB στάσεων
Ο δρομολογητής PCB depanel με το σύστημα άξονων υψηλής ακρίβειας μπορεί να κινηθεί γρήγορα για την κοπή ή να χωρίσει τον τυπωμένο PCB πίνακα κυκλωμάτων, παραγωγικότητα αύξησης διατηρώντας την υψηλή ακρίβεια.
Χρησιμοποιείται ευρέως στην κατασκευαστική βιομηχανία μηχανημάτων προϊόντων μηχανημάτων ηλεκτρονική. Παρέχουμε πάντα στους πελάτες τις λογικές και αποδοτικές μιας στάσης λύσεις βασισμένες στην επαγγελματική τοποθέτηση.
Μόνες παράμετροι δρομολογητών PCB στάσεων:
Ι. υλικό | |
ΑΞΟΝΑΣ | SycoTec (KAVO) 4025HY |
CCD | Sony 520 βιομηχανικές κάμερες γραμμών |
ΦΑΚΟΣ | Υπολογιστής EX2C |
Βίδα | Εισαγωγές βιδών επίγειων σφαιρών ακρίβειας TBI |
Οδηγός | HIWIN που διευρύνει την εισαγόμενη γραμμική ράγα οδηγών |
ΜΗΧΑΝΗ | Panasonic |
I/O ΚΆΡΤΑ CONTRONL | HFC PCI-9074 |
ΚΆΡΤΑ ΟΔΗΓΩΝ CONTRONL | HFC PCI-9074 |
I/O ΚΑΡΤΑ | PCI-9074-64pcs/-38pcs |
Στατικός καθαρισμός | Στατικός-ST401A σειρά |
Υπολογιστής | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
Διεπαφή μηχανών | AOC LCD17», ποντίκι Logitech |
2. λογισμικό | |
Σύστημα ελέγχου | Επαγγελματίας παραθύρων XP (Service3, v.3244) |
Λειτουργία GUI | Αγγλικά παράθυρα XP |
Το πρόγραμμα εκδίδει | Ευθύγραμμος |
Σύστημα εικόνας | Όφσετ CCD AOTU |
Σύστημα ελέγχου | Έκδοση Φ 1.2.88 |
Μόνη προδιαγραφή δρομολογητών PCB στάσεων:
Συνολικά | |
Διαστάσεις (W*D*H) | 1250mm*1650mm*1450mm |
Βάρος | 750KG |
Όφσετ ύψους | 60~110mm |
Χειριστής | |
Τύπος μηχανών | Σειρά JiaBao |
Επανάληψη προσδιορισμού θέσης | 0.001mm |
Περιοχή εργασίας άξονα (ανώτατη) | 650mm*560mm*50mm |
Σταθμός εργασίας | |
Σταθεροποίηση PCB | πρότυπα, ειδίκευση |
Φόρτωμα και εκφόρτωμα PCB | χειρωνακτικός |
Μέγεθος PCB (ανώτατο) | 320*320mm |
PCB πυκνά (ανώτατος) | 5mm |
Fixturing | |
Ακαμψίας | Προσαρμοσμένος κάνετε το προσάρτημα |
Σταθεροποίηση Fixturing | μηχανήματα |
Μηχανή αξόνων | |
Δύναμη | 150W |
Άξονας | 60000rpm/min |
Προστατεύστε | μόνη/ψύξη αέρα |
Κόπτης αλλαγής | Ειδίκευση |
Ικανότητα δρομολόγησης | |
Τέμνουσα ταχύτητα (μέγιστο) | 80mm/s |
Οδηγώντας ταχύτητα (μέγιστο) | 2500mm/s |
Ακρίβεια της κοπής | 0.01mm |
Κενό σύστημα | |
Κενή δύναμη | 3.5KW εναλλασσόμενο ρεύμα 380V |
Κενό | βαρίδι |
Χρησιμότητες | |
Δύναμη | 2.0KW AC380V |
Παροχή αέρα | 4-6KG/cm2 |
Προγραμματισμός | |
Το πρόγραμμα εκδίδει | Ευθύγραμμος |
Η λειτουργία εκδίδει | Γραμμή, τόξο, circula, u-καμπύλη |
Αποθήκευση προγράμματος | HDD |
Σύστημα εικόνας | Χρώμα CCD SONE |
όφσετ κοπτών άλεσης | ΑΥΤΟΜΑΤΟΣ |
Κενή οργάνωση | ΑΥΤΟΜΑΤΟΣ |
Όργανα ελέγχου λειτουργίας | |
Iindicator | Κράτος μηχανών Iindicator |
έλεγχος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, η χρήση της χρονικής δοκιμής |
Η μηχανή προστατεύει | Έχετε την υπερθέρμανση, υπερφορτώστε, λειτουργία προστασίας χαμηλής τάσης |
μηχανή πέρα από τον έλεγχο φόρτωσης | Έχετε την υπερφόρτωση, η γραμμή είναι λειτουργία προστασίας κανονικής, χαμηλής τάσης |
Χρησιμοποιήσιμος χρόνος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, |
Στατιστική στοιχείων | Χωριστό πρότυπο πινάκων, που χωρίζει την αρίθμηση, διαφορετικές μετρώντας μέθοδοι |
Αρχείο λάθους | Το λογισμικό καταγράφει αυτόματα όλη τη μνήμη συναγερμών των μηχανών |
ΙΙΙ. ακρίβεια | |
Ακρίβεια άξονα | 0.001mm |
Τέμνουσα ακρίβεια | 0.1mm |
IV. ασφάλεια | |
Η περιοχή εργασίας προστατεύει | Με την τέσσερα σφραγισμένη προστασία |
Αισθητήρας πορτών | Μπροστινό και πίσω μέρος αισθητήρας μικροδιακοπτών πορτών ασφάλειας (προαιρετικός) |
Κουμπί στάσεων ανάγκης |

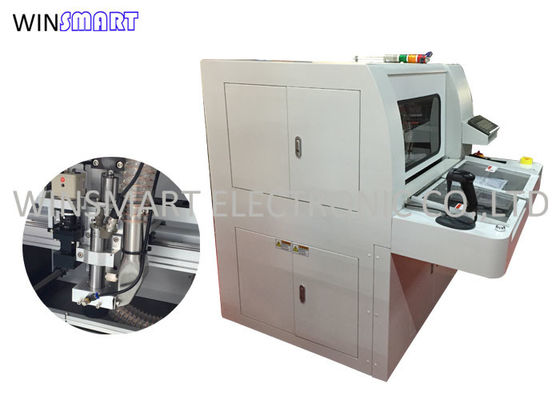

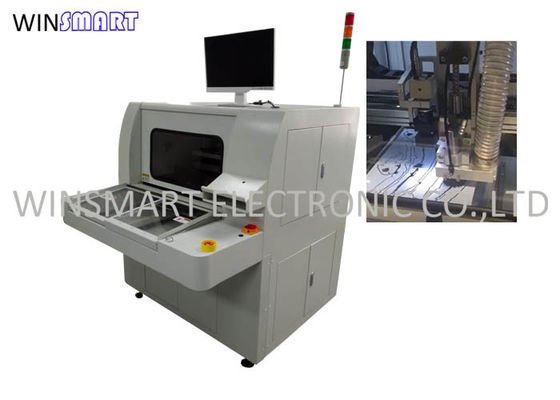

Μόνη φωτογραφία δρομολογητών PCB στάσεων:
Ο μόνος δρομολογητής PCB στάσεων περιλαμβάνει:
Ηλεκτρική σκούπα Χ 1pc
Άξονας Χ 1pc SycoTec
Δρομολόγηση του κομματιού Χ 10pcs
Εγχειρίδιο οδηγίας Χ 1pc
Βίντεο λειτουργίας
Στέλνοντας τρόποι δρομολογητών PCB στάσεων μόνοι
FedEx/DHL/UPS/TNT σαφής
Ωκεανός
Αέρας
Σιδηρόδρομος
Φορτηγό
