Λεπτομέρειες:
|
| Χρώμα: | Άσπρος | Υλικό PCB: | FR4, αργίλιο |
|---|---|---|---|
| Πάχος PCB: | 0.83.0mm | Εφαρμογή: | Επιτροπή ετικεττών PCBA |
| Τέμνουσα ακρίβεια: | ±0.05mm | Ανώτατο μέγεθος PCB: | 280x320mm |
| Χαρακτηριστικό γνώρισμα: | Τοπ κοπή | Ηλεκτρική σκούπα: | 3HP/2.2KW |
| Καθοδηγώντας κομμάτι: | Dia 0.82.5mm | Εγχειρίδιο χρηστών: | 1pc |
| Εξουσιοδότηση: | 2 έτη | επιτόπια εγκατάσταση: | ναι |
| Όνομα προϊόντων: | Δρομολογητής PCB Depaneling | ||
| Υψηλό φως: | Εξοπλισμός PCB Depaneling,κόπτης πινάκων PCB,ημι αυτόματος εξοπλισμός PCB Depaneling |
||

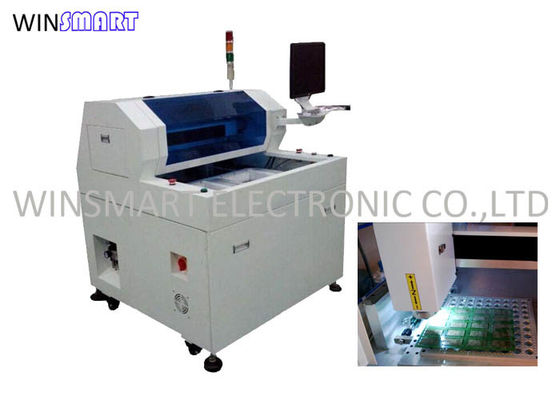

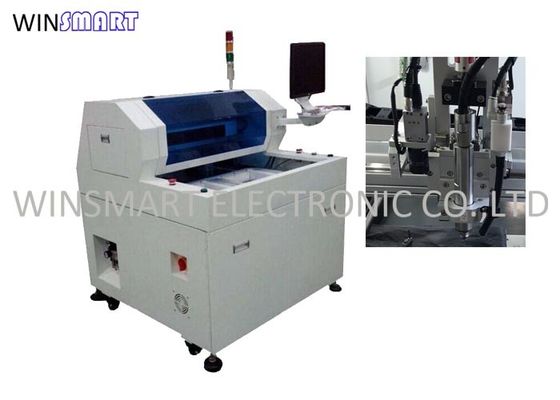

CNC μηχανών δρομολογητών PCB Depaneling ημι-αυτοκινήτων τέμνουσα μηχανή PCB για τον ακριβή χωρισμό
Εφαρμογή δρομολογητών PCB Depaneling:
Ευρέως χρησιμοποιημένος στη αυτοκινητοβιομηχανία, τη βιομηχανία των οδηγήσεων, τη βιομηχανία πηγής ισχύος, την κινητή τηλεφωνική βιομηχανία, τη βιομηχανία υπολογιστών, τις εγχώριες συσκευές, κ.λπ.,
Προδιαγραφή δρομολογητών PCB Depaneling:
| Ι. υλικό | |
| ΑΞΟΝΑΣ | Άξονας αστεριών πρωινού (προαιρετικός) |
| CCD | Sony 520 βιομηχανικές κάμερες γραμμών |
| ΦΑΚΟΣ | Computar EX2C |
| Βίδα | Εισαγωγές βιδών επίγειων σφαιρών ακρίβειας TBI |
| Οδηγός | HIWIN που διευρύνει την εισαγόμενη γραμμική ράγα οδηγών |
| ΜΗΧΑΝΗ | Σειρά JiaBao LCF |
| I/O ΚΆΡΤΑ CONTRONL | HFC PCI-9074 |
| ΚΆΡΤΑ ΟΔΗΓΩΝ CONTRONL | HFC PCI-9074 |
| I/O ΚΑΡΤΑ | PCI-9074-64pcs/-38pcs |
| Στατικός καθαρισμός | Στατικός-ST401A σειρά |
| Υπολογιστής | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Διεπαφή μηχανών | AOC LCD17», ποντίκι Logitech |
| 2. λογισμικό | |
| Σύστημα ελέγχου | Επαγγελματίας παραθύρων XP (Service3, v.3244) |
| Λειτουργία GUI | Αγγλικά παράθυρα XP |
| Το πρόγραμμα εκδίδει | Ευθύγραμμος |
| Σύστημα εικόνας | Όφσετ CCD AOTU |
| Σύστημα ελέγχου | Έκδοση Φ 1.2.88 |
Παράμετροι δρομολογητών PCB Depaneling:
| Συνολικά | |
| Διαστάσεις (W*D*H) | 1220mm*1380mm*1240mm |
| Βάρος | 450KG |
| Όφσετ ύψους | 60~110mm |
| Χειριστής | |
| Τύπος μηχανών | Σειρά JiaBao |
| Επανάληψη προσδιορισμού θέσης | 0.001mm |
| Περιοχή εργασίας άξονα (ανώτατη) | 650mm*560mm*50mm |
| Σταθμός εργασίας | |
| Σταθεροποίηση PCB | πρότυπα, ειδίκευση |
| Φόρτωμα και εκφόρτωμα PCB | χειρωνακτικός |
| Μέγεθος PCB (ανώτατο) | 280*320mm |
| PCB πυκνά (ανώτατος) | 3.5mm |
| Fixturing | |
| Ακαμψίας | Προσαρμοσμένος κάνετε το προσάρτημα |
| Σταθεροποίηση Fixturing | μηχανήματα |
| Μηχανή αξόνων | |
| Δύναμη | 150W |
| Άξονας | 60000rpm/min |
| Προστατεύστε | μόνη/ψύξη αέρα |
| Κόπτης αλλαγής | Ειδίκευση |
| Ικανότητα δρομολόγησης | |
| Τέμνουσα ταχύτητα (μέγιστο) | 80mm/s |
| Οδηγώντας ταχύτητα (μέγιστο) | 2500mm/s |
| Ακρίβεια της κοπής | 0.01mm |
| Κενό σύστημα | |
| Κενή δύναμη | 3.5KW εναλλασσόμενο ρεύμα 380V |
| Κενό | βαρίδι |
| Χρησιμότητες | |
| Δύναμη | 2.0KW AC380V |
| Παροχή αέρα | 4-6KG/cm2 |
| Προγραμματισμός | |
| Το πρόγραμμα εκδίδει | Ευθύγραμμος |
| Η λειτουργία εκδίδει | Γραμμή, τόξο, circula, u-καμπύλη |
| Αποθήκευση προγράμματος | HDD |
| Σύστημα εικόνας | Χρώμα CCD SONE |
| όφσετ κοπτών άλεσης | ΑΥΤΟΜΑΤΟΣ |
| Κενή οργάνωση | ΑΥΤΟΜΑΤΟΣ |
| Όργανα ελέγχου λειτουργίας | |
| Iindicator | Κράτος μηχανών Iindicator |
| έλεγχος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, η χρήση της χρονικής δοκιμής |
| Η μηχανή προστατεύει | Έχετε την υπερθέρμανση, υπερφορτώστε, λειτουργία προστασίας χαμηλής τάσης |
| μηχανή πέρα από τον έλεγχο φόρτωσης | Έχετε την υπερφόρτωση, η γραμμή είναι λειτουργία προστασίας κανονικής, χαμηλής τάσης |
| Χρησιμοποιήσιμος χρόνος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, |
| Στατιστική στοιχείων | Χωριστό πρότυπο πινάκων, που χωρίζει την αρίθμηση, διαφορετικές μετρώντας μέθοδοι |
| Αρχείο λάθους | Το λογισμικό καταγράφει αυτόματα όλη τη μνήμη συναγερμών των μηχανών |
| ΙΙΙ. ακρίβεια | |
| Ακρίβεια άξονα | 0.001mm |
| Τέμνουσα ακρίβεια | 0.1mm |
| IV. ασφάλεια | |
| Η περιοχή εργασίας προστατεύει | Με την τέσσερα σφραγισμένη προστασία |
| Αισθητήρας πορτών | Μπροστινό και πίσω μέρος αισθητήρας μικροδιακοπτών πορτών ασφάλειας (προαιρετικός) |
| Κουμπί στάσεων ανάγκης |
Χαρακτηριστικά γνωρίσματα δρομολογητών PCB Depaneling:
1. 1.X10 η εικόνα ζουμ κοντύτερα κάνει το easier&increase προγραμματισμού την ακρίβεια της ρύθμισης σημείου.
2. Ο γλιστρώντας πίνακας δύο παρέχει ταυτόχρονα μέσα έξω τη μετακίνηση για να μειώσει το χρόνο καρφιών για την καλύτερη παραγωγικότητα.
3. Η ΑΥΤΟΜΑΤΗ εικόνα όφσετ system.CCD ΣΗΜΑΔΙΩΝ θα μπορούσε check&simulate η πορεία ή δρομολόγηση για να μειώσει το περιττό λάθος πριν από την κοπή.
4. Έχει το χρονικό έλεγχο ζωής κομματιών δρομολόγησης και το σύστημα συναγερμών για να υπενθυμίσει στο χειριστή για να αλλάξει τα κομμάτια δρομολόγησης όταν τελειώνει την κοπή 120M. Και το κομμάτι πρώτα 2mm δρομολόγησης έκοψε το πρώτο σημείο άλεσης, η μέση 2mm έκοψε το δεύτερο σημείο άλεσης, τα τελευταία 2mm κόβουν το τρίτο σημείο άλεσης για να αυξήσουν το χρόνο ζωής του.
Δρομολογητής PCB Depaneling άλλα πρότυπα:
Δρομολογητής FAQ PCB:
1.A: Τι είναι χρόνος ζωής της δρομολόγησης του κομματιού;
Q: 150-300 μέτρα.
2.A: Μπορεί αυτό το πρότυπο να κόψει τους πίνακες PCB αργιλίου;
Q: Ναι.
3.A: Τι γίνεται με τον προσδιορισμό θέσης PCB;
Q: Προσαρμοσμένο χρήση jig για τον προσδιορισμό θέσης.
4.A: Ποιος είναι ο άξονας για τον ευθύγραμμο δρομολογητή PCB;
Q: Γερμανία SycoTec 4025.
5.A: Πώς να το συσκευάσει;
Q: Ο δρομολογητής και ο καθαριστής συσκευάζονται στη χωρισμένη ξύλινη περίπτωση μετά από το κενό.
6.A: Είναι επιτόπιες εγκατάσταση και κατάρτιση διαθέσιμες.
Q: Ναι, είναι διαθέσιμο.
7.A: Ποιοι είναι οι όροι παράδοσής σας;
Q: Δεχόμαστε την πρώην-εργασία, τη ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ, CIF, DDU, DDP, κ.λπ.
Η υπηρεσία μας:
1. Τεχνική υποστήριξη διάρκειας ζωής και 2 έτη εξουσιοδότησης.
2. Η ελεύθερη αντικατάσταση ή η επιστροφή θα γινόταν σε περίπτωση οποιουδήποτε ποιοτικού προβλήματος.
3. Η γρήγορη απάντηση/ανατροφοδοτεί μέσα σε 12 ώρες
4. Οι μηχανικοί είναι διαθέσιμοι για να σταλούν για να κάνουν oversea την εγκατάσταση και την κατάρτιση.
5. Στερεά συσκευασία για να αποτρέψει τη ζημία από τη μεταφορά.
