Λεπτομέρειες:
|
| Χρώμα: | Λευκό | Υλικό PCB: | άκαμπτο PCB |
|---|---|---|---|
| Πάχος PCB: | 0.83.0MM | Πλεονέκτημα: | Πλήρης αυτόματος |
| Τέμνουσα ακρίβεια: | ±0.05mm | ανώτατο μέγεθος PCB: | 300x340mm |
| Εφαρμογή: | Χωρισμός PCB ενώσεων άλεσης | Ονομασία προϊόντος: | Εσωτερικός δρομολογητής αποσύνδεσης PCB |
| Υψηλό φως: | Ευθύγραμμη μηχανή δρομολογητών PCB Depaneling,Κατώτατο σημείο που κόβει τον κόπτη PCB Depaneling,Άκαμπτη μηχανή δρομολογητών PCB Depaneling |
||

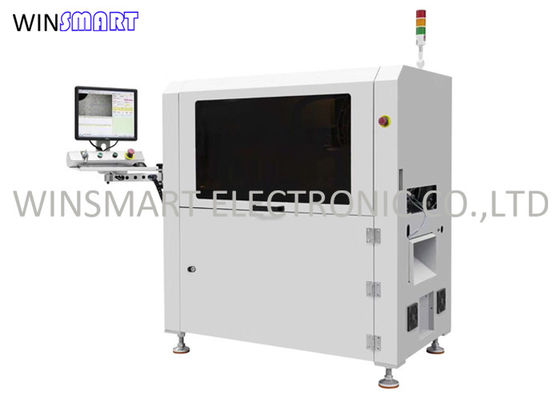

Πλήρως αυτόματη μηχανή διαδιδομέτρησης PCB για αυτοκινητοβιομηχανία
Ειδικά χαρακτηριστικά του δρομολογητή Inline PCB Depaneling:
1Πλήρως αυτόματο για μεγάλη παραγωγή.
2. σύστημα οραματισμού PC και CCD για ακριβή κοπή.
3Προγραμματισμός με αντιστάθμιση και συλλογή σκόνης.
4.Κατώτατη κοπή και σύστημα ηλεκτρικής σκούπας για να καθαρίσει την επιφάνεια PCB και το εργαστήριο.
5Ευέλικτο για διαφορετικό είδος προϊόντων, προσαρμοσμένο μοντέλο είναι διαθέσιμο.
Προδιαγραφές δρομολογητή διαχωρισμού πλακών PCB σε γραμμή:
| Αριθμός μοντέλου | ΜΜΤΙΡ811 |
| Μέγεθος μηχανής | 1500(L) x850(W) x1600(H) mm |
| Βάρος μηχανής | Περίπου 800 κιλά. |
| Μέγιστο μέγεθος PCB | 260x340mm (πρότυπο) |
| Δάχος PCB | 0.4-6mm |
| Υψόμετρο μετάδοσης | 900±50 mm |
| Κατεύθυνση μετάδοσης | Αριστερά -> Δεξιά |
| Ταχύτητα μεταφοράς | 1500 mm/s |
| Τρόπος τροφοδοσίας | Τύπος σιδηροτροχιάς καθοδήγησης μεταφοράς τμήματος |
| Προσαρμογή πλάτους σιδηροτροχιάς | Εγχειρίδιο |
| Επικοινωνιακό σήμα | SMEMA |
| Τοποθέτηση PCB | Τοποθέτηση των νημάτων |
| Σύστημα επιλογής | Κενό |
| Σπιντέλο κοπής | Συστήματα που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας |
| Τύπος ψύξης | Αυτοψύχωση |
| Αυτόματη αλλαγή εργαλείου | Προαιρετικό |
| Έλεγχος σπασμάτων μαχαιριού | - Ναι, ναι. |
| Ακριβότητα κοπής | ±0,01 mm |
| Bit δρομολόγησης | 0.8-3.0 Διά, δεξιά περιστροφή |
| Επαναλαμβανόμενη ακρίβεια | ±0,02 mm |
| Συντονισμένη ταχύτητα κίνησης | 1000 mm/s |
| Τρόπος εκφόρτωσης | Ζώνη ESD |
| Δρόμος συλλογής αποβλήτων | Συλλογή απορριμμάτων ντουλάπι |
| Προγραμματισμός διαδικασίας | Εισαγωγή/Επεξεργασία Προγράμματος Ζωγραφικής Gerber από Visual |
| Προμήθεια αέρα | 5-8 kg/cm2 |
| Ηλεκτρική τροφοδοσία | AC380V, 50/60Hz, 3KW |
Λεπτομέρειες δρομολογητή διαχωρισμού σε γραμμή PCB:
Πλεονεκτήματα του Inline PCB Router:
1- Εργασία σε γραμμή: Το μηχάνημα έχει σχεδιαστεί για ενσωμάτωση στην γραμμή παραγωγής, επιτρέποντας συνεχή και αυτοματοποιημένη διαμόρφωση PCB.Αυτό εξασφαλίζει ομαλή ροή εργασίας και αποτελεσματικές διαδικασίες παραγωγής στην κατασκευή ηλεκτρονικών συσκευών αυτοκινήτων.
2Ικανότητα κοπής κάτω: Το μηχάνημα είναι εξοπλισμένο με ειδικό δρομολογητή κοπής κάτω που κόβει και διαχωρίζει με ακρίβεια τα PCB από την κάτω πλευρά.Αυτό επιτρέπει την ακριβή αφαίρεση των ανεπιθύμητων τμημάτων του PCB, όπως οι αποσχισμένες καρτέλες ή οι επιφανειακές άκρες.
3. Πλήρως αυτόματη λειτουργία: Το μηχάνημα προσφέρει πλήρως αυτόματη λειτουργία, ελαχιστοποιώντας την ανάγκη χειροκίνητης παρέμβασης.βελτίωση της αποδοτικότητας της παραγωγής και της παραγωγής.
4. Ακριβότητα και ακρίβεια: Με την προηγμένη τεχνολογία κοπής, η μηχανή εξασφαλίζει υψηλή ακρίβεια και ακρίβεια στην κοπή κάτω.και διατηρεί την ακεραιότητα των κυκλωμάτων και των εξαρτημάτων.
5. Προσαρμόσιμες παράμετροι κοπής: Το μηχάνημα επιτρέπει την προσαρμογή παραμέτρων κοπής όπως το βάθος κοπής, η ταχύτητα και η τοποθέτηση του εργαλείου.Αυτή η ευελιξία επιτρέπει στους χειριστές να προσαρμόζουν το μηχάνημα σε συγκεκριμένα σχέδια PCB και να επιτυγχάνουν βέλτιστα αποτελέσματα κοπής.
6Σύστημα μεταφοράς: Το μηχάνημα είναι συνήθως εξοπλισμένο με σύστημα μεταφοράς που μεταφέρει PCB μέσω της διαδικασίας κοπής.μείωση του κινδύνου ζημιών και διατήρηση της αποδοτικότητας της παραγωγής.
7Σύστημα όρασης: Μερικά μηχανήματα ενσωματώνουν σύστημα όρασης για την ακριβή ευθυγράμμιση και τοποθέτηση των PCB κατά τη διάρκεια της διαδικασίας κοπής.Αυτό εξασφαλίζει την ακριβή κοπή κατά μήκος της προκαθορισμένης διαδρομής κοπής, βελτιώνοντας τη συνολική ποιότητα και την απόδοση.
8. Τεχνολογίες ασφαλείας: Τα χαρακτηριστικά ασφαλείας ενσωματώνονται στον σχεδιασμό του μηχανήματος για να διασφαλιστεί η ασφάλεια του χειριστή.
Επικαιροποιημένα ερωτήματα σχετικά με το Inline PCB Depaneling Router:
1.Α: Ποιο είναι το χρονικό διάστημα ζωής του bit δρομολόγησης;
Ε: 150-300 μέτρα.
2Α: Αυτό το μοντέλο μπορεί να κόψει πλακέτες PCB από αλουμίνιο;
Ε: Ναι, μπορεί.
3.Α: Τι γίνεται με την τοποθέτηση PCB;
Ε: Χρησιμοποιήστε προσαρμοσμένο τζιχ για την τοποθέτηση.
4.Α: Τι είναι το σπιντέλ για το ενδογραμμικό δρομολογητή PCB;
Ε: Γερμανία SycoTec 4025.
5Α: Πώς να το συσκευάσω;
Ε: Ο δρομολογητής και το καθαριστικό συσκευάζονται σε ξεχωριστή ξύλινη θήκη μετά την εκκένωση.
6.Α:Υπάρχει εγκατάσταση και εκπαίδευση επί τόπου.
Ε: Ναι, είναι διαθέσιμο.
7Α: Ποιοι είναι οι όροι παράδοσης;
Ε: Δέχουμε ex-work, FOB, CIF, DDU, DDP, κλπ.
Υπηρεσία μας:
1- Τεχνική υποστήριξη ζωής και 2 χρόνια εγγύηση.
2Η δωρεάν αντικατάσταση ή επιστροφή χρημάτων θα γίνει σε περίπτωση οποιασδήποτε ποιότητας.
3. Γρήγορη απάντηση/ανάδραση εντός 12 ωρών
4Οι μηχανικοί είναι διαθέσιμοι για να σταλούν για να κάνουν εγκατάσταση και εκπαίδευση στο εξωτερικό.
5- Σκληρή συσκευασία για την πρόληψη ζημιών κατά τη μεταφορά.
